При беспривязном содержании животных с выгульно-кормовых площадок и при привязном с выгульных дворов навоз удаляют тракторным бульдозером типа БН, навешиваемого на тракторы типа МТЗ-5Л и ДТ-20. Бульдозер имеет отвал и швеллерную ферму, при помощи последней отвал крепится шарнирно к обвязочной раме, которая в свою очередь закреплена на тракторе. Подъем и опускание отвала производится гидроцилиндром, имеющим привод от распределителя гидросистемы трактора. Производительность бульдозера БН-1 при ширине захвата в 2 м около 50 м3/час.
Навоз сгребают на погрузочную площадку, с которой вывозят в навозохранилища для складирования. При погрузке используют грейферные погрузчики, наклонные платформы и другие средства.
Для удаления навоза из скотных дворов, где животные содержатся на привязях, используют скребковые транспортеры ТСН-ЗБ, ТСНК-2, ТШ-30А, применяют системы напорного и самотечного гидротранспорта. Большие перспективы имеет также и пневматический способ удаления навоза.
На рисунке 54 показан вариант удаления навоза с помощью электрифицированной саморазгружающейся вагонетки типа ВНЭ-1Б с тросовым приводом, работающим от электродвигателя мощностью 3 квт и числом оборотов 1420. Эстакада установки имеет высоту 4 м и длину до 50 м.

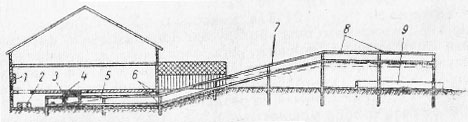

Рис. 54. Схема вывозки навоза из коровника с помощью вагонетки типа ВНЭ-1Б:
1 — пульт управления; 2 — лебедка; 3 — вагонетка; 4 — люки; 5 — трос; 6 — ролики; 7 — эстакада; 8 — опрокидыватель; 9 — навозохранилище
Армянским НИИМЭСХ предложена подвесная канатная дорога ПДК-1 аналогичного назначения. Она состоит из приводного устройства, канатной дороги, вагонетки, тягового каната, взвешивающего и натяжного устройства, направляющих роликов, концевой подвижной опоры и восстановителя вагонетки. При заполнении вагонетки навозом дорога автоматически (аналогично вагонетке ВНЭ-1Б) включается в работу, причем выключаются все навозоуборочные транспортеры в помещении. Вагонетка, приводимая в движение тяговым канатом, перемещается по несущему канату до концевой опоры, где и происходит выгрузка. По выгрузке вагонетка возвращается обратно в помещение и отключает привод концевым выключателем. Конструкция вагонетки и привода позволяет равномерно распределять навоз по всей площади хранилища.
В таблице 38 приведены технические характеристики эстакадной и канатной навозоудаляющих установок.
Таблица 38. Техническая характеристика установок ВНЭ-1Б и ПДК-1
Показатели |
ВНЭ-1Б | ПДК-1 |
Мощность электродвигателя, квт |
3,0 | 1,7 |
Емкость кузова загонетки, м3 |
1,0 | 1,0 |
Скорость движения, м/сек |
0,32 | 1,5 |
Производительность, т/час |
5 | 23 |
Габариты вагонетки, мм: | ||
длина |
1532 | 1300 |
ширина |
1450 | 1000 |
высота |
1280 | 800 |
Общий вес установки, кг |
96 | 850 |
