Техническое описание
- дышло прицепа;
- масляный бак;
- вытяжной вентилятор;
- дробящая горловина;
- колеса;
- пневмогидроаккумулятор;
- выгрузной шнек;
- подборщик (приемноигольчатая борона);
- транспортер;
- подкладочные клины;
- телескопический цилиндр;
- цилиндр для регулирования уровня;
- пульт комбайном (монтируется в кабине трактора);
Техническая спецификация
- Производительность: 0,6-0,9 га в час.
- Энергопотребление:81 кВт/около 110 л.с.
- Освещение: 12 В.
- Колеса: 500/60-15,5 или 500/40-20.
- Тормоза: пневматический тормоз.
- Привод: карданный вал, скорость оборотов 540 об/мин.
- Гидросистема: шестеренный насос (35 л/мин), вместимость 100 л.
- Просеивающий барабан: погонаж полукрукглого сечения, длина 3000 мм, Д=1200 мм.
- Игольчатая борона (подборщик): Д=1500мм, Ш=1040 мм, транспортер ДхШ=1430 х 450 мм.
- Выгрузной шнек: около 5,5 мин на 1 бак; высота разгрузки при откинутом шнеке: 2700 мм.
- Вытяжка: вентилятор:4500 об/мин 1; барабан из жести с отверстиями диам. 8мм, ДхШ=120 х 480 мм.
- Регулирование уровня: вручную (авт.возм.)
- Размер: ДхШхВ= 6300х2580х3480 мм без дышла; ДхШхВ=6600х2580х3480 мм с дышлом.
- Вес: около 5400 кг.
- Блок управления: 175 бар.
- Цепь управления разгрузочного шнека: 80 бар.
Принцип действия

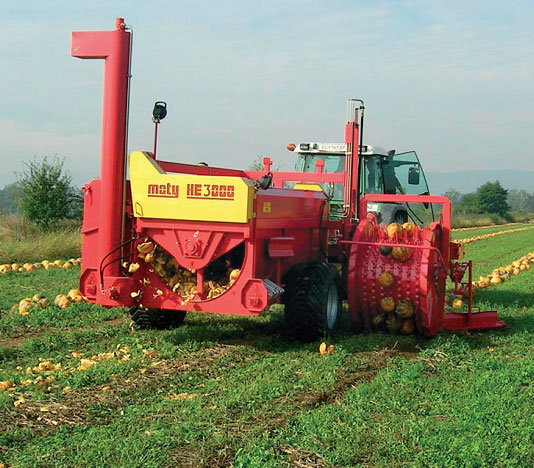

Машина прицепляется к трактору и во время продвижения накалыванием тыквы приемноигольчатой бороной подает ее на износостойкий транспортер.С транспортера тыква поступает в дробящую горловину, затем дробящий барабан раздавливает тыкву, и вся масса поступает в решетчатый разделительный барабан, в котором масса находится в постоянном движении. Через щели между прутками барабана семечки падают в нижнюю часть корпуса барабана, а остальная масса в конце барабана падает обратно на почву. Часть мякоти тыквы, попавшая вместе с семечками в нижнюю часть барабана, и удаляется через перфорацию. Отсюда тыквенные семечки подаются в очистной барабан, где с помощью отсасывающего вентилятора удаляется остаток мякоти.
Транспортировка
Для транспортировки тыквоуборочной машины снимаются колеса, подборщик с транспортером (приемноигольчатая борона), выгрузной шнек, направляющие и вал.
