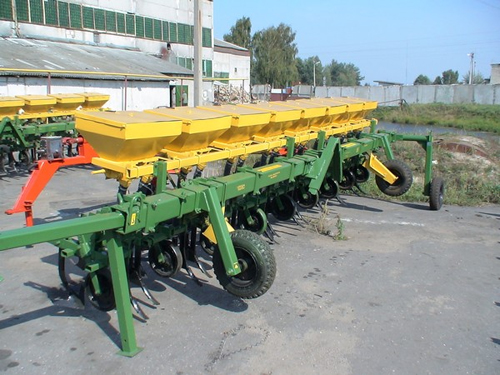

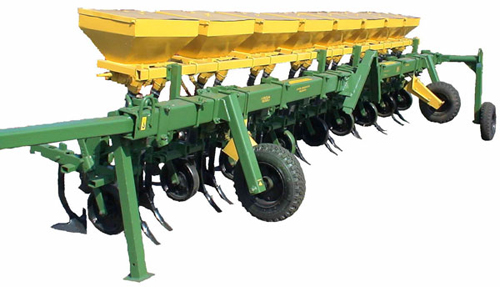

Предназначен для междурядной обработки 8-ми рядных посевов кукурузы, подсолнечника, клещевины и других пропашных культур, высеянных с междурядьем 700 мм.

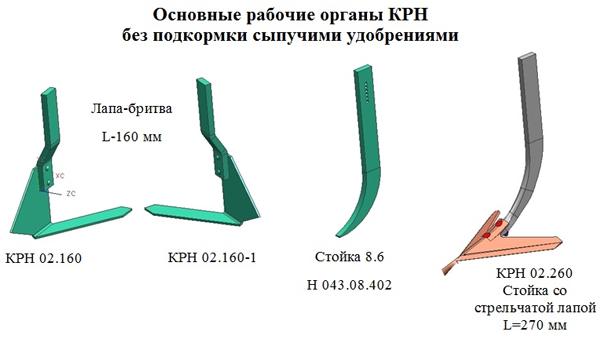

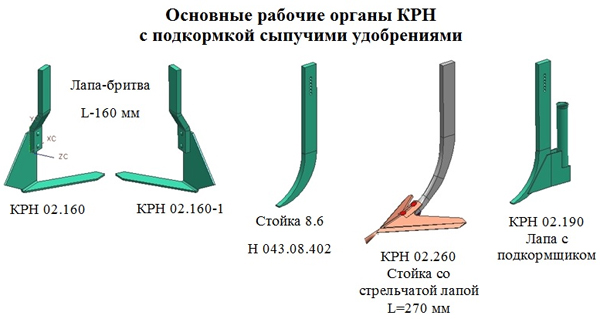

Основная комплектация: лапы подрезные односторонние 165 мм (правые и левые), лапы стрельчатые 270 мм, долото.

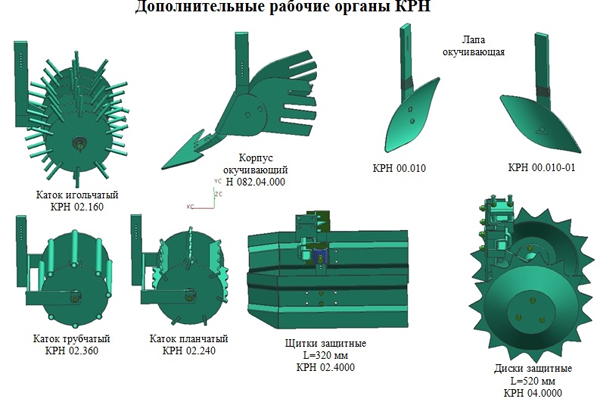

По заявке покупателя культиватор комплектуется дополнительным оборудованием:
- подкормочное приспособление для внесения сыпучих минеральных удобрений,
- устройство для ленточного внесения гербицидов и КАСов (жидкие минеральные удобрения),
- защитные диски,
- окучники,
- лапы-отвальчики.

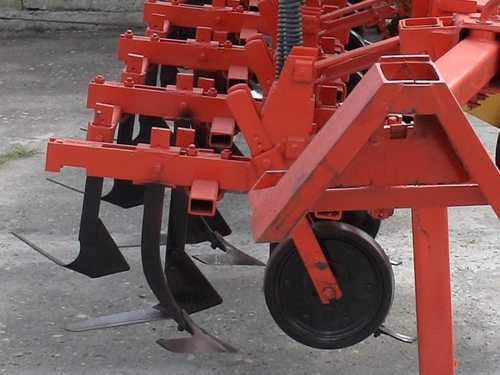

Обеспечивает качественное рыхление почвы в междурядьях на заданную глубину с уничтожением сорняков, параллелограммная подвеска секций рабочих органов обеспечивает копирование рельефа почвы, шины атмосферного давления и обрезиненные катки культиватора обеспечивают их самоочистку от налипшей грязи, наличие транспортного устройства позволяет транспортировать по дорогам общего назначения с габаритом 2,5 м, данное устройство устанавливается на КРН-5,6 и КРН-8,4. НА КРН-4,2 данное устройство может быть установлено за дополнительную оплату.
ПРЕИМУЩЕСТВА (ОСОБЕННОСТИ):
Крепление секций к брусу рамы. Производится двумя хомутами и скобой «ласточкин хвост», что повышает надежность крепления и исключает изменение ширины междурядий во время работы. (Аналог – производится Г-образным хомутом и пластиной, что не гарантирует постоянного выдерживания размера междурядий).

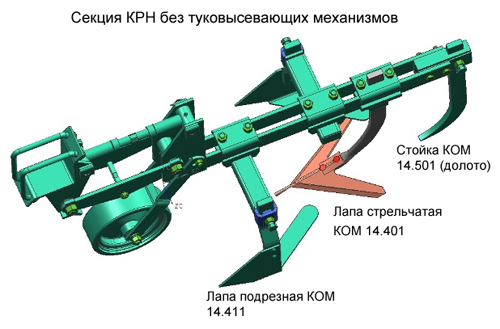

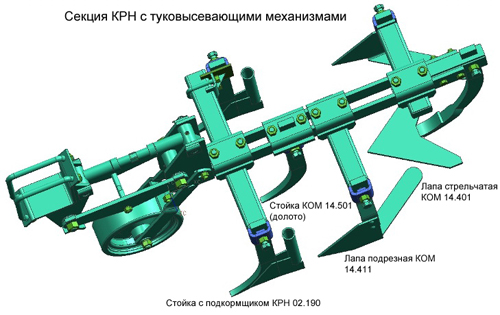

Конструкция параллелограмного механизма секций:
- В обоймах запрессованы металлокерамические втулки с заложенной в них смазкой и установлена дополнительная масленка. (Аналог – в обойме запрессованы чугунные втулки без маслёнки).
- Установлена двойная защита от попадания пыли и грязи (пыльник и уплотнительное резиновое кольцо). (Аналог – защита отсутствует).
- В обоймах установлена ось, изготовленная методом механической обработки, с закрепленными на ней по обеим сторонам тяговыми пластинами. (Аналог – в обоймах установлен П – образный круг без обработки, что приводит к смещениям секции во время работы).
Данные конструктивные особенности позволяют повысить срок службы параллелограмного механизма без ремонта и гарантируют постоянную ширину защитной зоны.
Копирующее колесо секции:
Установлено широкое копирующее колесо, что позволяет лучше копировать почву независимо от влажности. (Аналог – установлено узкое колесо).
Конструкция секции:
Изготовлена из полосы 10*60, расстояние между полосами 42мм, что обеспечивает жесткость конструкции, и позволяет стабильно выдерживать ширину защитной зоны (расстояние от растения до рабочего органа). (Аналог – изготовлена из полосы 10*45, расстояние между полосами 25 мм).
Крепление рабочих органов на секции:
Рабочие органы закреплены на прямоугольной трубе 60*40мм, что гарантирует надежность крепления и качество выполнения технологического процесса. (Аналог – рабочие органы закреплены на квадрате 25 мм).

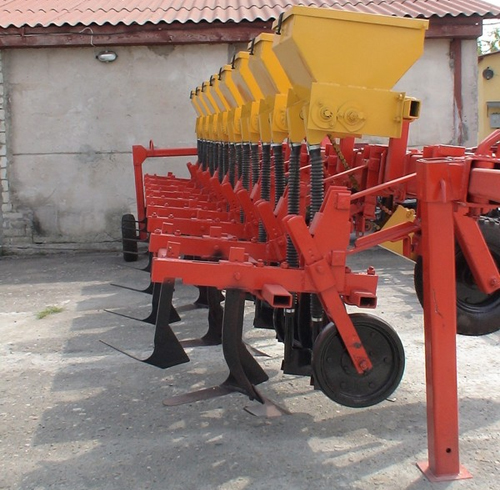

Подкормочное приспособление для внесения сыпучих минеральных удобрений:
Дозирование подачи удобрений из бункера в тукопровод производится катушкой изготовленной из полиамида, что позволяет выдерживать равномерность подачи, точность нормы высева, а так же исключает самопроизвольное высыпание удобрений при неработающем механизме. (Аналог – подача удобрений из бункера в тукопроводы производится пружинным шнеком, что не гарантирует равномерность подачи и точность нормы высева, а также позволяет самопроизвольное высыпание удобрений при неработающем механизме).
Устройство для ленточного внесения гербицидов и КАСов (жидкие минеральные удобрения):
Входит в дополнительную комплектацию. (Аналог – отсутствует).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
| 4,2 | 5,6 | 8,4 | |
| Производительность, га/час | 2,5-3,7 | 3,3-5,0 | 5,9-7,9 |
| Рабочая ширина захвата | 4,2 | 5,6 | 8,4 |
| Глубина обработки почвы, см | 3-14 | 3-14 | 3-14 |
| Агрегатируется с тракторами, класса | 1,4 | 1,4 | 2,0 |
| Глубина заделки удобрений, см | до 14 | до 14 | до 14 |
| Норма высева, кг/га | 80-550 | 120-700 | 180-850 |
| ГАБАРИТНЫЕ РАЗМЕРЫ, мм | |||
| Длина/ширина/высота |
1590/4400/1250 | 1590/6200/1250 | 2000/9200/1900 |
| Масса, кг | 1040 | 1500 | 2900 |
Руководство по эксплуатации:
Инструкция КРН-4,2
Инструкция КРН-5,6
