ИНФОРМАЦИЯ О ПРИБОРАХ СПУТНИКОВОЙ НАВИГАЦИИ (СИСТ... - Статьи

В настоящее время рост цен на  семена, минеральные удобрения, средства защиты растений,  технику и другие средства производства в сельском хозяйстве приводит к необходимости повышать эффективность их использования.

Перед руководителями и специалистами сельского хозяйства стоит задача повышения уровня менеджмента, как важного фактора для достижения результативного хозяйствования. Поставленную задачу решает новое направление под названием точное (прецизионное) земледелие,  которое в настоящее время получает все большее распространение во многих странах.

Точное земледелие – это комплексная высокотехнологичная система сельскохозяйственного менеджмента, включающая в себя технологии глобального позиционирования (GPS), географические информационные системы (GIS), технологии оценки урожайности (Yield Monitor Technologies), технологию переменного нормирования (Variable Rate Technology) и технологии дистанционного зондирования земли (ДЗЗ).

Суть точного земледелия  в том, что обработка полей производится в зависимости от реальных потребностей выращиваемых в данном месте культур. Эти потребности определяются с помощью современных информационных технологий, включая космическую съемку. При этом  средства обработки дифференцируются в пределах различных участков поля, давая максимальный эффект при минимальном ущербе окружающей среде и снижении общего расхода применяемых веществ. Наиболее важным вопросом, решенным в последнее время в европейских странах было нахождение оптимального уровня использовния удобрений и химикатов в растениеводстве, а также определение доз их внесения, исключающих негативное воздействие на почву, растения и окружающую среду.

Накопление статистики обработки (куда и сколько внесли каждого вещества) и получаемых результатов (урожайность) позволяет применять различные виды анализа с тем, чтобы в дальнейшем корректировать применяемые дозы для получения максимума отдачи на каждый вкладываемый в обработку рубль.

Основные результаты, достигаемые посредством применения технологий точного земледелия:

  • оптимизация использования расходных материалов (минимизация затрат);
  • повышение урожайности и качества сельхозпродукции;
  • минимизация негативного влияния сельскохозяйственного производства на окружающую природную среду;
  • повышение качества земель;
  • информационная поддержка сельскохозяйственного менеджмента.

Основными компонентами системы точного земледелия являются:
        система сбора пространственной информации (ДЗЗ, наземные аналитические методы); система пространственного контроля выполнения операций: GPS (приборы спутниковой навигации) и сенсорные датчики.


Приборы спутниковой навигации, используемые в сельском хозяйстве

Принцип работы системы приборов спутниковой навигации  (GPS)

В околоземном пространстве развернута сеть искусственных спутников Земли (ИСЗ), равномерно «покрывающих» всю земную поверхность. Орбиты ИСЗ определяются  с очень высокой точностью, поэтому в любой момент времени известны координаты каждого спутника. Радиопередатчики спутников непрерывно излучают сигналы в направлении Земли. Эти сигналы принимаются GPS-приемником, находящимся в некоторой точке земной поверхности, координаты которой нужно определить.

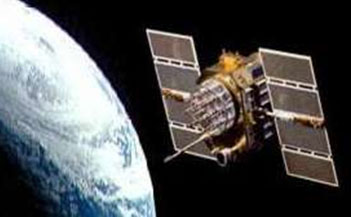

GPS спутник

Приемник измеряет время распространения сигнала от ИСЗ и вычисляет дальность «спутник-приемник» (радиосигнал, как известно, распространяется со скоростью света).

Для определения местоположения точки нужно знать три координаты (плоские координаты X, Y и высоту H), следовательно,  в приемнике должны быть измерены расстояния до трех различных ИСЗ). При таком методе радионавигации (он называется беззапросным) точное определение времени распространения сигнала возможно лишь при наличии синхронизации временных шкал спутника и приемника.

В связи с этим,   в состав аппаратуры ИСЗ и приемника входят эталонные часы (стандарты частоты),  точность которых исключительно высока (долговременная относительная стабильность частоты обеспечивается на уровне 10-13 — 10-15 за сутки). Бортовые часы всех ИСЗ синхронизированы и привязаны к так называемому «системному времени». Эталон времени GPS- приемника менее точен, чтобы чрезмерно не повышать его стоимость. Этот эталон должен обеспечивать только кратковременную стабильность частоты - в течение процедуры измерений.

На практике в измерениях времени всегда присутствует ошибка, обусловленная несовпадением шкал времени ИСЗ и приемника. По этой причине в приемнике вычисляется искаженное значение дальности до спутника или «псевдодальность». Измерения расстояний до всех ИСЗ, с которыми в данный момент работает приемник, происходит одновременно. Следовательно, для всех измерений величину временного несоответствия можно считать постоянной. С математической точки зрения это эквивалентно тому, что неизвестными являются не только координаты X,Y и H, но и поправка часов приемника D t. Для их определения необходимо выполнить измерения псевдодальностей не до трех, а до четырех спутников. В результате обработки этих измерений в приемнике вычисляются координаты (X,Y и H) и точное время.

Если приемник установлен на движущемся объекте и наряду с псевдодальностями измеряет доплеровские сдвиги частот радиосигналов, то может быть вычислена и скорость объекта. Таким образом, для выполнения необходимых навигационных определений надо обеспечить постоянную видимость с нее, как минимум, пяти спутников. После полного развертывания созвездия ИСЗ в любой точке Земли могут быть видны от 5 до 12 спутников в произвольный момент времени. Современные GPS-приемники имеют до 12 каналов, т.е. могут одновременно принимать сигналы от такого количества ИСЗ. Избыточные измерения (сверх пяти) позволяют повысить точность определения координат и обеспечить непрерывность решения навигационной задачи.

В состав системы входят:

  • созвездие ИСЗ (космический сегмент);
  • сеть наземных станций слежения и управления (сегмент управления);
  • собственно GPS-приемники (аппаратура потребителей).

Практическое применение

Технология отлично зарекомендовала себя и успешно применяется в США, Канаде, Бразилии и в странах Европы. В США и Канаде навигационное оборудование особенно распространено, т.к. в производстве используется широкозахватная техника.

На сегодняшний момент все мировые лидеры по производству сельскохозяйственных машин (CLAAS, John Deer, Case и др.), комплектуют свою технику навигационной системой GPS. В России «пионером» в этом направлении стала компания «Евротехника», с 2004 года все производимые сельскохозяйственные машины на заводе можно дооснастить навигационной системой GPS.

GPS – оборудование  востребовано в связи с тем, что  обеспечивает экономию средств. В Европе, например, подсчитано, что  экономический эффект от применения GPS – оборудования достигает 50-60 Евро на гектар. Кроме того, пользователи данного оборудования получаю возможность проводить полевые работы ночью, в тумане, при повышенной запыленности и т.д.

В настоящее время, сравнивая производимые российские и зарубежные приборы  спутниковой навигации для работы в сельском хозяйстве, можно сказать, что  иностранные приборы имеют преимущества по своим функциям.

Навигационных приборов российского производства пока еще очень мало. В качестве примера можно привести  навигационный прибор «Агронавигатор».  Он достаточно многофункционален: позволяет вести параллельно трактор  при опрыскивании, внесении минеральных удобрений, записывать и хранить информацию с площади  до 10 000 га. Однако  точность данного прибора составляет от 1,5-2 м, что не допустимо в сельскохозяйственных работах.

Зарубежный опыт насчитывает гораздо больше подобных приборов: это известная  компания John Deere с прибором Green Star Parallel Tracking System, и менее известные:

Mid-Tech Center-Line, Raven RGL 500, Cultiva ATC, Outback S, и другие. Однако, неоспоримым лидером в данном направлении на сегодняшний день является компания Trimble с семейством навигационных приборов серии AgGPS, которые широко применяются в точном земледелии в Европе, США, Канаде, а теперь и в России.

Обработка почвы и посев

Обработка почвы и посев являются такими технологическими  операциями, которые должны быть выполнены в сжатые сроки и с максимальной точностью. Существует много различных решений в данной области, начиная от простого параллельного вождения и заканчивая автопилотированием.

При обработке  почвы и посеве следует применять высокоточные приборы, такие как AgGPS EZ-Guide Plus 252 System, которые позволяют:

  • повышать продуктивность  полей за счет более быстрого и точного выполнения операций;
  • сокращать  сроки  за счет  работы в ночное время;
  • создавать и записывать  различную детализированную по участкам поля информацию, топографические данные и т.д.

В таблице приводится характеристика  навигационных приборов, применяемых для обработки почвы и посева.

 Характеристика приборов спутниковой навигации, применяемых для обработки почвы и посева

 Операция

 Необходимая точность, см

 Навигационный прибор

 Обработка почвы

 5-10

 AgGPS EZ-Guide Plus 252 System с подпиской на сервис OmniSTAR HP

 Посев

2,5-5

 AgGPS EZ-Guide Plus 252 System с подпиской на сервис OmniSTAR HP или RTK в комплектации с подруливающим устройством AgGPS EZ-Steer или системой автоматического вождения AgGPS Autopilot

Техническое описание приборов:

Навигационные приборы серии AgGPS состоят из: курсоуказателя, антенны и GPS-приемника, который может быть встроенным или внешним.

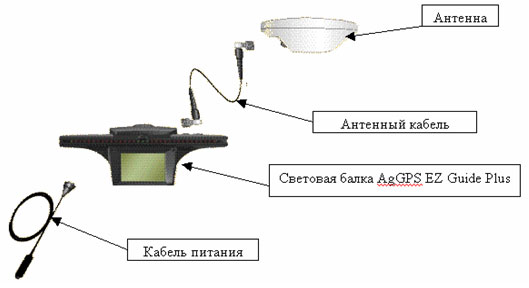

Компоненты навигационного прибора серии AgGPS

Курсоуказатель
a. 35 световых индикаторов для вождения,
b. Графический жидкокристаллический дисплей размером 160*120 пикселей,
c. Возможность регулировки яркости,
d. Вакуумное крепление для быстрого монтажа в кабине,
e. Встроенный GPS приемник.

GPS приемник
a. 12 канальный DGPS приемник,
b. Позиционирование, базирующееся на высокоточной системе приемника,
c. Технология мультипроходного отклонения EVEREST™.

Антенна EZ-Guide
a. Высококачественная устойчивая к ударам антенна,
b. Антенный кабель длиной 8 м,
c. Магнитная подставка и подставочная пластина для простой установки,
d. Небольшой размер для удобства размещения.

Передвижение  трактора с использованием данного прибора может осуществляться при наименьшем вмешательстве механизатора. Это достигается путем дооснащения навигационного прибора AgGPS EZ-Guide Plus 252 System подруливающим устройством EZ-Steer (см. рис. ниже), которое крепится на рулевой механизм трактора и получает сигналы от навигационного прибора AgGPS EZ-Guide Plus 252 System. Таким образом, снижается необходимость механизатора постоянно следить за индикаторами движения LED на курсоуказателе. Эту функцию выполняет подруливающее устройство EZ-Steer. При этом значительно повышается точность вождения.


Подруливающее устройство EZ-Steer

В этом случае механизатору остается лишь браться за руль на поворотах, когда трактор подходит к концу ряда. Для этого достаточно перехватить руль, либо откинуть подруливающее устройство EZ-Steer в сторону.  Монтаж данного устройства занимает  несколько минут, что позволяет с легкостью переставлять его на другие  трактора.

Подруливающее устройство EZ-Steer может быть установлено на любую импортную технику. Вопрос о дооснащении данным прибором тракторов российского производства необходимо рассматривать в каждом отдельном случае т.к., основной проблемой отечественных машин является тяжелая гидравлика (гидроусилитель руля).

Существует также  система полного автоматического вождения AgGPS Autopilot, при которой может использоваться  еще и навигационный контроллер AgGPS, являющийся необходимым устройством для систем автоматического вождения. Используя выход GPS- приемника, и свои собственные встроенные сенсоры, прибор передает точный сигнал, необходимый для автоматического вождения.

Уход за растениями.

В этом случае механизатору остается лишь браться за руль на поворотах, когда трактор подходит к концу ряда. Для этого достаточно перехватить руль, либо откинуть подруливающее устройство EZ-Steer в сторону.  Монтаж данного устройства занимает  несколько минут, что позволяет с легкостью переставлять его на другие  трактора.
Подруливающее устройство EZ-Steer может быть установлено на любую импортную технику. Вопрос о дооснащении данным прибором тракторов российского производства необходимо рассматривать в каждом отдельном случае т.к., основной проблемой отечественных машин является тяжелая гидравлика (гидроусилитель руля).
 Существует также  система полного автоматического вождения AgGPS Autopilot, при которой может использоваться  еще и навигационный контроллер AgGPS, являющийся необходимым устройством для систем автоматического вождения. Используя выход GPS- приемника, и свои собственные встроенные сенсоры, прибор передает точный сигнал, необходимый для автоматического вождения.

Уход за растениями

В процессе  ухода за растениями при внесении минеральных удобрений и средств защиты, использование приборов спутниковой навигации позволяет   решить следующие задачи:

  • максимально сократить пропуски и перекрытия. По результатам замеров проходов техники при обработке растений  на полях ЗАО «ТСЦ» в 2004 году, на 4 %  площади поля имеют место пропуски, а на 11% поля – перекрытия, то есть при  среднем размере поля  50 га,   7,5 га обрабатываются некачественно. Следствием этого являются  потеря урожая и недополучение выручки в случае пропусков и перерасход материала в случае перекрытий;
  • уменьшить затраты  расходных материалов, топлива за счет точного параллельного вождения;
  • выполнить операции в максимально короткий срок.

Эти задачи позволяет выполнить   навигационный прибор AgGPS EZ-Guide Plus, заявленная точность которого составляет выше 30 см, что является допустимой величиной для выполнения  операций по уходу за растениями.

Данные навигационные приборы имеют ряд преимуществ перед различными маркерами, полностью их заменяя.

 Сравнение условий использования приборов и маркеров

 Помехи

 AgGPS

 Механический маркер

 Пенный маркер

 Погодные условия

 +

 +

 -

 Препятствия в виде камней, деревьев и т.д.

 +

 -

 -

 Плохая видимость

 +

 -

 -

Уборка урожая

Использование навигационных приборов серии AgGPS при уборке урожая позволяет максимально сократить время уборки за счет более быстрого и уверенного передвижения по полю в заданном направлении. При использовании комбайнов с большой шириной жатки оператор иногда не может видеть краев жатки. В данном случае на выручку приходит навигационный прибор, обеспечивающий параллельное вождение с заданной шириной ряда.

Для уборки урожая идеально подходит навигационный прибор AgGPS EZ-Guide Plus 252 System с подпиской на сервер OmniSTAR, который обеспечивает точность в 5-10 см.
Для создания и хранения информации, создания карт урожайности и решения других задач можно использовать полевой компьютер AgGPS (рис.4.4), который является революционным решением в области управления. Работая совместно с навигационным прибором AgGPS, полевой компьютер позволяет хранить данные, производить картирование, анализировать образцы почвы, вести топографическую карту.

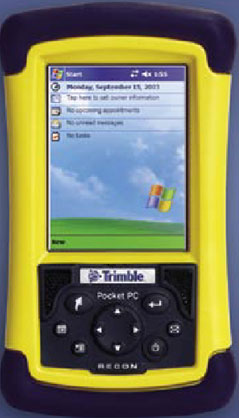

Полевой компьютер

Для всех вышеперечисленных навигационных приборов серии AgGPS характерна возможность задания 6 образцов движения:

  • Прямая линия АБ;
  • Прямая линия А+;
  • Идентичная кривая;
  • Адаптивная кривая;
  • Движение по периметру;
  • Вращение изнутри.

Выбор варианта вождения обусловлен такими факторами, как параметры поля, наличие на поле препятствий и т.д.

Что касается техники, на которую могут устанавливаться подобные приборы, то  определенных требований к ней нет. Единственным моментом является наличие прикуривателя в кабине.

Также следует отметить, что для всех вышеперечисленных навигационных приборов характерно то, что они могут работать на бесплатных дифференциальных поправках WAAS (для Америки) и EGNOS (для Европы), обеспечивая суб-метровую точность. Для обеспечения более высокой точности следует использовать платные дифференциальный сервис HP и RTK. При использовании поправок HP точность составит 10 см. и выше, а при использовании RTK – до 1 см.

Максимальный положительный эффект в сельскохозяйственном производстве достигается, как говорилось выше,  при использовании параллельного вождения  в  точном земледелии.

Дело в том, что традиционно принято рассматривать поле как некую единицу, для которой присущи одинаковые оценки развития растений, и следовательно, одинаковой урожайности на всей площади. Поэтому, рассматривая поле как однородную единицу, в нее вкладывается  одинаковое количество средств: минеральных удобрений, средств защиты растений и т.д. Однако, в действительности,   вариация плодородия почвы и степень развития растений внутри поля огромна.

Это подтверждают изображения растительности  полей, полученные с космического снимка, по которым с помощью программы   «Агровью» строится цифровая карта всхожести и развития растений. Увидев на ней проблемные зоны, агроном выезжает уже непосредственно в эти зоны, проводит анализ почвы и вносит необходимые удобрения дифференцированно.

Использование программы AgroView и GPS-оборудования, которые сочетают в себе высокую точность измерения поверхности и быстроту получения необходимой информации, могут служить базой для определения стоимости сельскохозяйственных угодий.

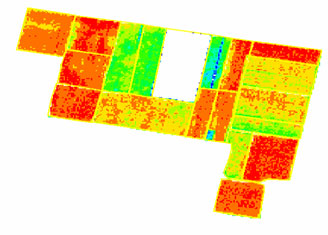

Карта всхожести и развития растений

Экономический аспект использования системы точного земледелия

Экономические выгоды от применения системы точного земледелия можно обозначить на основе теоретических изысканий и огромного опыта предприятий Европы и Америки. Например, в условиях Германии наибольшее значение имеют преимущества экологические (уменьшение загрязнения окружающей среды) и экономические (снижение затрат за счет более экономного использования удобрений, средств защиты растений). Весьма значимым эффектом в условиях России, однако, представляется как раз экономия агрохимикатов и дорогостоящего посевного материала. По причине дороговизны средств производства и относительной дешевизны инженерных услуг (которые в ФРГ очень дороги) рентабельность применения  точных технологий в сельскохозяйственном производстве может быть даже выше, чем в Германии. Следует учесть, что данные технологии дают значительные положительные эффекты  на крупных сельскохозяйственных предприятиях, где затраты на их внедрение распределяются на большую массу производимой продукции или на большую обрабатываемую площадь. Этим фактором  обуславливается  актуальность внедрения технологий точного земледелия в условиях российского сельского хозяйства.

Как показали полевые испытания приборов спутниковой навигации на полях некоторых хозяйств Самарской области,  при уходе за растениями средняя экономия на минеральных удобрениях при использовании GPS-оборудования составляет около 100 руб./га.

Сенсорные датчики, применяемые в сельскохозяйственном производстве

Разработаны различные системы сенсорных датчиков, которые устанавливаются на конкретных участках местности, где вносятся азотные удобрения. В Германии применяется ряд таких систем, достоинства которых оценены специалистами Гумбольдского университета.

Принцип работы сенсорных датчиков

Датчики определяют в реальном времени основные параметры состояния почв, которые необходимо учитывать для регулирования роста растений. С помощью компьютера и соответствующего программного обеспечения происходит обработка данных, определяется  количество удобрений, необходимое для конкретного участка земли; затем данные передаются на агрегаты, которые вносят удобрения.

С помощью датчиков предыдущего поколения подача удобрений определялась взаимозависимостью: хлорофилл – биомасса – масса растения и осуществлялась опосредованно. Достоинствами таких систем являются малый расход удобрений, рост урожайности, более высокое качество продукции и более равномерная продуктивность.

Фирма Hydro Agri производит четыре новые  системы, которые обладают значительными преимуществами:
- Система Greenseeker,
- Система MiniVeg N,
- Система N-Sensor,
- Система Crop-Sensor.

Система Greenseeker

Система снабжена активным источником  света, излучаемого в диапазоне 600 нм (красный) и 780 нм (близкий к инфракрасному). Часть отраженного света попадает на фотодиоды, где измеряется его количество.  После вычисления на компьютере выдается индекс вегетации, который служит показателем плотности травостоя и его жизнеспособности. Рабочий захват системы равен 18 м. через каждые 0,6 м и монтируется 30 датчиков и жиклеров. Бортовой компьютер позволяет вычислять необходимое количество удобрений и подавать их в каждый жиклер отдельно. Алгоритм для внесения удобрения с локальной спецификой существует для озимой пшеницы, вскоре ожидается появление соответствующих версий для кукурузы и ячменя. Работает пока только на жидком удобрении, но разработка версии для гранулированных удобрений близится к завершению.

Создаются системы, работающие по такому же принципу и позволяющие вносить фунгициды и стимуляторы роста. Система совместима с аппаратурой позиционного управления и соответствует всем международным нормам.

Система MiniVeg N

Система работает по принципу лазерной флюоресценции. В спектре излучения измеряется концентрация хлорофилла. Имеется активный источник лазерного излучения, после отражения попадающий в детектор. Датчики крепятся на штанге, которая поворачивается в сторону по ходу движения техники. Система обладает способностью определять заболевания на листьях растений. Активный источник излучения обеспечивает ее работу независимо от солнечного освещения. Испытания системы проводились на зерновых культурах и кукурузе. Система совместима с аппаратурой позиционного управления и соответствует всем международным нормам.

Система N-Sensor

Система предназначена для оптического замера плотности посевов и концентрации хлорофилла в листьях растений. Источником освещения служат солнечные лучи. В датчике происходит их разложение на 256 диапазонов спектра и сравнение с лучами от растений.

В зависимости от содержания хлорофилла  в видимой части спектра отражается больше или меньше света. Определяется цвет листьев, а также плотность травостоя. После определения этих двух параметров  компьютер с использованием математической функции вычисляет необходимое количество удобрений. Программируются алгоритмы для  их повторных внесений. Датчик монтируется выше тягача. Площадь захватываемой поверхности зависит отавысоты крепления датчика.

Так при высоте 3,5 метра с обеих сторон образуется эллипс шириной по 2,85 метра.

Алгоритм, заложенный в системе, позволяет локально вносить необходимое количество удобрений под зерновые, кукурузу и рапс.

Бортовой компьютер имеет полную совместимость со всеми современными системами управления.
В сочетании с системой точного позиционирования он выполняет аналогичные функции при внесении фунгицидов и стимуляторов роста.

Недостатком системы является ограничение ее работы в зависимости от солнечного освещения. Наиболее выгодным положением солнца считается угол больше 250 от горизонта.

При меньшей освещенности посевов чувствительность датчика снижается.

Система Crop-Sensor

В системе установлен механический датчик, измеряющий массу растений.

На передней части трактора крепится маятник, с помощью которого на постоянной высоте измеряется сила сопротивление растений при их отклонении от вертикального положения. Установка высоты зависит от массы и количества отдельных растений. Такая система может применяться только для растений, имеющих вертикально стоящий стебель. Чтобы избежать дальнейших погрешностей измерения, необходимо выдерживать постоянную скорость движения машины. Все другие условия, влияющие на точность измерения, например, глубина колеи трактора или его наклон из-за неровности местности, должны учитываться автоматически, благодаря дополнительной установке соответствующих устройств.

Оценка массы растений происходит между колесами трактора, проходящего по междурядьям. Датчик применяется для измерения массы всех видов колосовых культур при отсутствии их полегания. Система может применяться для внесения фунгицидов и стимуляторов роста. Функционирует она независимо от условий погоды и освещения.

Особенно важно  использование сенсорных датчиков при внесении азотных удобрений, применение  которых  является решающим фактором для поддержания плодородия почв, получения высоких урожаев и улучшения качества сельхозпродукции. Одинаковое внесение удобрений при неоднородном составе питательных веществ в почве приводит к их локальной передозировке или недостаточности. Следовательно, удобрения необходимо вносить в соответствии с потребностями растений, что обеспечивает оптимальную эффективность их использования.

Дифференциальное внесение минеральных удобрений одно из важнейших экономических и экологических аспектов «точного земледелия». Применение данной технологии и оборудование позволяет значительно сократить затраты на удобрения, т.е.  вносить их в зависимости  от потребности почвы, а также обеспечивает оптимальное содержание питательных веществ в почве.
Во время проведения работ, при условии наличия GPS-оборудования строится  карта внесения удобрения.

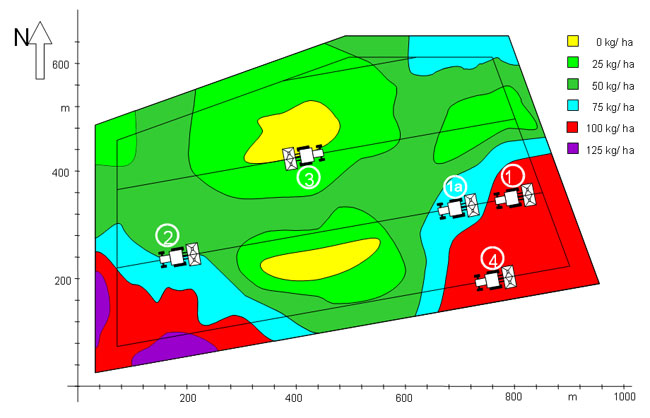

Карта внесения удобрений

Количество вносимых удобрений фиксируется в системе местных координат и представляться  в виде карт GIS, которые могут в дальнейшем использоваться для анализа, при принятии решений.

 Сравнительная характеристика сенсорных датчиков

 Показатели

 Система Greenseeker

 Система MiniVeg N

 N-Sensor

 Crop-Sensor

Обрабатываемая культура

озимая пшеница,  кукуруза, и ячмень

зерновые культуры и кукуруза

зерновые культуры, кукурузы и  рапса

все виды колосовых культур при отсутствии их полегания

Вносимые материалы жидкое

удобрение, ведется разработка версии для гранулированных удобрений

удобрения фунгициды, стимуляторы роста

удобрения, фунгициды, стимуляторы роста

удобрения, фунгициды, стимуляторы роста

 Принцип работы

Часть отраженного света попадает на фотодиоды, где измеряется его количество. После вычисления на компьютере выдается индекс вегетации, который служит показателем плотности травостоя и его жизнеспособности. Бортовой компьютер позволяет вычислять необходимое количество удобрений и подавать их в каждый жиклер отдельно.

Датчики крепятся на штанге, которая поворачивается в сторону по ходу движения техники. В датчике происходит разложение солнечных лучей и сравнение с лучами от растений. В зависимости от содержания хлорофилла в видимой части спектра отражается
больше или меньше света. Определяется цвет листьев, а также плотность травостоя.  Компьютер вычисляет необходимое количество удобрений.
Определяет заболевание на листьях растений.

Датчик монтируется на крыше тягача В датчике происходит разложение солнечных лучей на 256 диапазонов спектра и сравнение с лучами от растений. В зависимости от содержания хлорофилла в видимой части спектра отражается больше или меньше света. Определяется цвет листьев, а также плотность травостоя.  Компьютер вычисляет необходимое количество удобрений. Программируются алгоритмы для их повторных внесений.

На передней части трактора крепится маятник, с помощью которого на постоянной высоте измеряется сила сопротивления растений при их отклонении от вертикального положения. Установка высоты зависит от массы и количества отдельных растений. Чтобы избежать погрешностей измерения, необходимо выдерживать постоянную скорость движения машины.   Условия, влияющие на точность измерения, например, глубина колеи трактора или его наклон из-за неровности местности, должны учитываться автоматически, благодаря дополнительной установке соответствующих устройств. Оценка массы растений происходит между колесами трактора, проходящего по междурядьям.

Цена

 Дороже 20.000 евро Рекомендуется  для  крупных предприятий

20.000 евро
Рекомендуется  для  крупных и средних предприятий

20.000 евро
Рекомендуется  для  крупных и средних предприятий

 5.000 евро
Рекомендуется для  малых предприятий

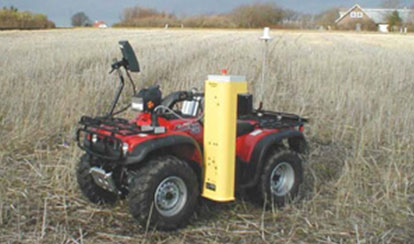

Автоматический пробоотборник Wintex 1000

Автоматический пробоотборник Wintex 1000 производит отбор однородных проб почвы на глубине до 30 см. Глубина может регулироваться от 10 до 30 см. Wintex 1000 производит отбор проб с помощью специально спроектированного зонда, который при протыкании почвы поворачивается по спирали, уменьшая тем самым нагрузку на механизм и обеспечивая высокую скорость забора грунта.

Зонд имеет такой размер, что за 10-14 раз он набирает необходимое для лабораторного анализа количество грунта (около 300 грамм). Образцы почвы автоматически помещаются в коробочку, которая потом отправляется в лабораторию.

Всеми операциями можно управлять с водительского сиденья (в случае, когда он монтируется на ATV типа Honda TRX 450 FE Foreman).

Wintex 1000 может также устанавливаться и на другие автомобили, в том числе отечественные – типа Нива, УАЗ. В этом случае необходимо после 10 проколов выходить из машины, извлекать коробочку с грунтом и вставлять пустую.

Технические характеристики Wintex 1000

Производительность – 38 образцов в час (каждый из них включает 10 мини-образцов (конусов), которые достаются за 10 проколов почвы).

Питание – от бортовой сети автомобиля 12 Вольт, ток потребления - 14 Ампер, мощность 250 Ватт.
Производительность гидравлической помпы, которая подключается к батарее - 7.5 л/мин при давлении 75 – 100 бар.

Результативными  данными являются почвенные карты, которые отображают информацию о наличии питательных веществ на определенном поле или участке.


Почвенная карта

Полученная информация является основой для внесения минеральных удобрений.

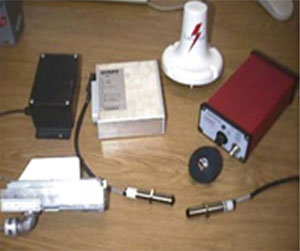

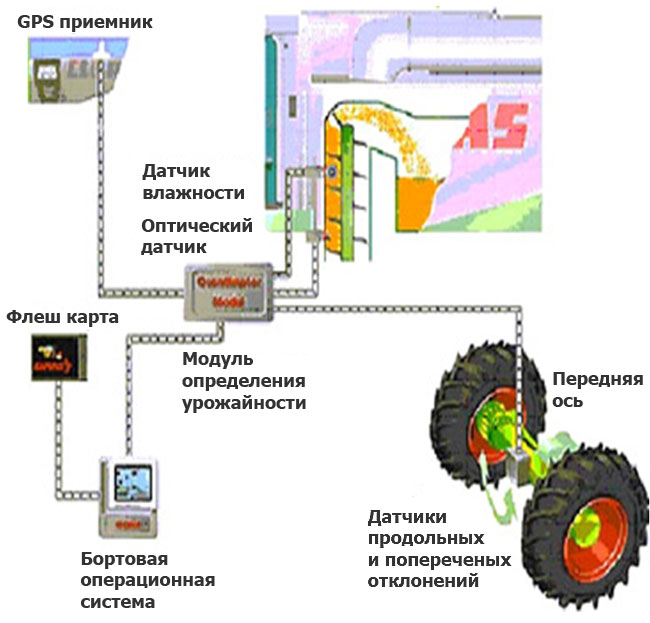

Система определения урожайности

Предназначена для определения урожайности и влажности зерна с единицы площади, с учетом местоположения комбайна и неровностей поля.




Состав:

  • приемник GPS;
  • оптический датчик;
  • датчик влажности;
  • датчик поперечных и продольных отклонений;
  • электронно-вычислительный модуль определения урожайности;
  • бортовая информационная система;
  • карточка памяти;
  • калибратор.



Положительный эффект от внедрения системы:

  • Существенное уменьшение количества агрохимических проб почвы за счет направленного поиска проблемных участков поля. Анализ проводится на компьютере с помощью специализированной программы на базе карты урожайности и распределения влажности.
  • Уменьшение количества разбрасываемых удобрений и химикатов за счет составления технологических карт для опрыскивателей и разбрасывателей с учетом карт агрохиманализов и карт урожайности.

Функциональные возможности:

  • определение объемного количества зерна оптическим датчиком, установленным в элеваторе комбайна;
  • определение влажности зерна диэлектрическим датчиком, установленным в тракте движения зерна или в специальном отводном канале.



Условия эксплуатации:

  • Система может устанавливаться на любой комбайн.
  • Очистку оптического датчика проводить (в зависимости от типа зерна, влажности и т.д.) -
    1-2 раза в день.
  • Калибровку системы проводить 1-3 раза в день, 1-2 раза на одно поле.

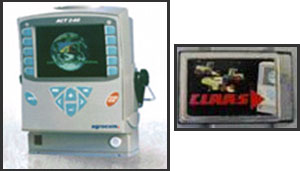

Приборы для сбора и хранения данных

Одной из важных задач в «точном» сельском хозяйстве является сбор, хранение и предоставления полевой информации. Эта задача  решается при помощи специализированных полевых компьютеров (контроллеров) или обыкновенных КПК. Полевые компьютеры решают такие задачи, как картирование, сбор и хранение статистической информации (указывается площадь  обработанной территории, время простоя техники, скорость агрегата при выполнении работ и качество). В настоящее время на мировом рынке существует большой выбор данных приборов  от таких компаний производителей как Trimble, ACT, Fieldstar, John Deer, Outack и AgLeader. Однако бесспорным лидером в этой области является компания Trimble.

В данном разделе представлена  последняя разработка компании Trimble -  полевой компьютер- контроллер Recon.

Контроллер Trimble® Recon™ предназначен для сбора данных мобильными ГИС в реальных полевых условиях. Этот компактный и прочный компьютер полностью соответствует самым жестким требованиям военных спецификаций к падению, вибрации, погружению в воду и к диапазону рабочих температур.

Возможности наращивания для решения усложняющихся задач.

Поскольку технологии мобильных устройств быстро развиваются, компьютер Trimble Recon был разработан с расчетом на будущее расширение возможностей системы. Он поставляется вместе с операционной системой Microsoft® Windows Mobile™ 2003 для карманных компьютеров Pocket PC, поэтому пользователь  получает  все преимущества этой стандартной и открытой платформы для мобильных устройств, которые позволяют работать с любым программным обеспечением, совместимым с операционной системой Microsoft Windows Mobile 2003, включая  полевые программы мобильных ГИС.

Trimble Recon имеет два слота CompactFlash, благодаря которым можно легко  расширить объем доступной памяти. Кроме этого, поддерживаются подходящие сменные карты памяти с технологией беспроводной связи Bluetooth®.

Удобные программы для увеличения производительности

В операционную систему Windows Mobile для Trimble Recon входят привычные и удобные инструменты Microsoft, включая Pocket Word, Pocket Excel и Pocket Outlook®. Программа ActiveSync® позволяет осуществлять полную синхронизацию своего контроллера с офисным компьютером, что гарантирует  хранение только свежих версий важных документов и данных, а также сообщений, пришедших по электронной почте, информацию о встречах, задачах. Таким образом, пользователь  всегда будет получать необходимую информацию  находясь как в офисе, так и на улице.

Вместе с компьютером Recon пользователь  получает бесплатную копию программного обеспечения Microsoft Streets & Trips* 2004 и сможете воспользоваться подробными картами  и туристической информацией для упрощения навигации и планирования маршрутов.

Исключительные характеристики при ежедневной работе в поле Миниатюрный и легкий компьютер Trimble Recon готов к работе в любом месте, где бы  ни находился пользователь.

Благодаря мощной батарее пользователь может работать в поле весь день, не беспокоясь о сохранности данных. Встроенная флэш-память гарантирует сохранность  данных даже при перезагрузке или полной разрядке батареи.

Экран Trimble Recon позволяет быстро выводить большие графические изображения и файлы данных ГИС. При этом изображение на цветном сенсорном экране хорошо читается даже при прямом солнечном освещении, поэтому  можно просматривать детализированную графику непосредственно в поле.

Trimble Recon – это сверхпрочный компьютер для использования данных используемой  ГИС в самых сложных полевых условиях.

Использование вышеперечисленных современных приборов  в сочетании с системой точного позиционирования и географической системой информации является надежной предпосылкой успеха для эффективного ведения земледелия.




перейти в раздел  Статьи

последние Статьи




АгроПоиск - аграрная поисковая система Бесплатный анализ сайта Рейтинг@Mail.ru Яндекс.Метрика
Все права защищены
OOO «НТА» 2005 - 2019
Политика конфиденциальности Специальная оценка условий труда ООО НТА

Тип машины *
Пожалуйста, заполните обязательные поля.

Производитель *
Пожалуйста, заполните обязательные поля.

Год выпуска *
Пожалуйста, заполните обязательные поля.

Наработка

Ваше имя *
Пожалуйста, заполните обязательные поля.

Ваш телефон *
Пожалуйста, заполните обязательные поля.

Ваша электронная почта

Нажимая на кнопку «Отправить», Вы даете согласие на обработку своих персональных данных.

Во исполнение требований Федерального закона «О персональных данных» № 152-ФЗ от 27.07.2006 г. Все персональные данные, полученные на этом сайте, не хранятся, не передаются третьим лицам, и используются только для отправки товара и исполнения заявки, полученной от покупателя. Все, лица, заполнившие форму заявки, подтверждают свое согласие на использование таких персональных данных, как имя, и телефон, указанные ими в форме заявки, для обработки и отправки заказа.
Хранение персональных данных не производится.
