Обзор

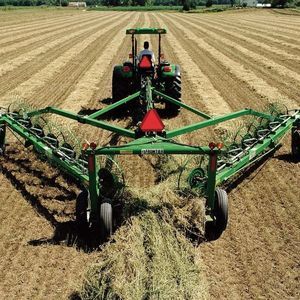

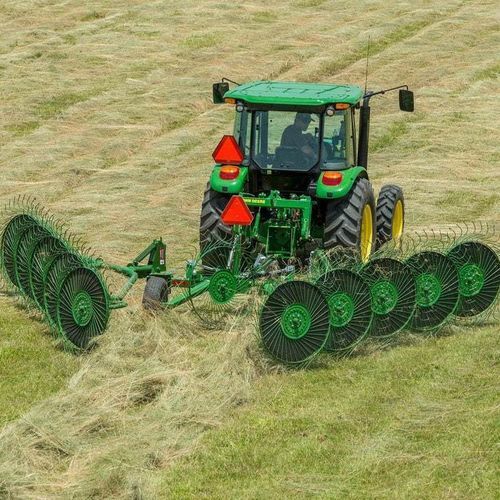

Серия WR00 представляет собой колесные грабли на тележке, разработанные для сгребания сена. Модель отличается компактными габаритами в транспортном положении, удобными регулировками в полевых условиях и возможностью подстройки под разную высоту дышла трактора.
Ключевые особенности
Компактные размеры в сложенном состоянии для удобной транспортировки
Быстрая регулировка ширины грабления и валика без использования инструментов
Универсальный прицепной узел для совместимости с разными тракторами
Тележечная конструкция с увеличенной колеёй и высоким клиренсом для устойчивой работы на неровном рельефе
Прочные грабли с зубьями толщиной 7 мм и смазочными узлами на каждое колесо
Характеристики
Транспортировка: в сложенном состоянии ширина составляет 2,5 м (8,2 фута). Фиксация крыльев обеспечивается гидравлическими клапанами и транспортными цепями.
Конструкция: колесная база 1,8 м (6 футов) гарантирует стабильное сцепление с грунтом, а клиренс рамы 50,8 см (20 дюймов) предотвращает налипание сена.
Износостойкость: грабельные колёса оснащены зубьями диаметром 7 мм (0,28 дюйма). Смазочные узлы на каждом колесе и раме продлевают срок службы подвижных частей.
Регулировки: два варианта настройки ширины (штифтовая фиксация и отверстия), подвеска рычагов с двойной пружиной и тремя положениями для адаптации к рельефу и типу культуры.
Прицепной узел: регулируемая конструкция для совмещения с различными тракторными дышлами.
Технические данные
Габариты в транспортном положении:
- Ширина: 2,5 м (8,2 фута)
- Длина: 5,3 м (17,5 фута)
- Высота: 2,75 м (9,0 фута)
Примечание: высота может колебаться в зависимости от комплектации.
Рабочие параметры:
- Клиренс рамы: 50,8 см (20 дюймов)
- Макс. ширина грабления: 6,4 м (21 фут)
- Ширина валика: от 61 см (24 дюйма) до 129,5 см (51 дюйм)
Масса:
- Эксплуатационный вес: 669 кг (1 475 фунтов)
- Вес для отгрузки: 725 кг (1 599 фунтов)
Колёса граблей:
- Количество: 10
- Диаметр: 140 см (55 дюймов)
- Зубьев на колесо: 40
- Диаметр зубьев: 7 мм (0,27 дюйма)
- Подшипники: конические
Ход гибкости крыла:
- Подъём: 50 см (19,7 дюйма)
- Опускание: 10 см (3,9 дюйма)
Совместимость с тракторами:
- Минимальная мощность: 22 кВт (31 л.с.)
- Гидравлические выходы (SCV): 1
Транспортные колёса тележки:
- Размер: 205/70-15
- Количество: 2
Безопасность:
- Фары: не предусмотрены
- Маркировка: SMV
- Стандартные элементы: стойка подъёмного устройства, створая цепь
Сборка: ориентировочное время – 8 часов.
Гарантия: 1 год.
| Технология | солнечный |
| Рабочая ширина | 5,4 m, 6,4 m, 7,4 m (17'08" , 20'11" , 24'03" ) |
