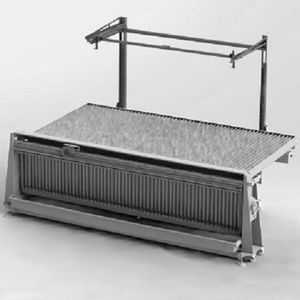

Механическое определение распределения жидкости под распылительной штангой
Даже при идеальной работе каждой форсунки в отдельности, общее распределение жидкости может быть неравномерным. Для проверки качества перекрытия используется шаблонизатор. Он позволяет выявить отклонения распределения жидкости по длине штанги от нормы. В случае обнаружения проблем необходимо провести корректировки, например, заменить часть форсунок, чтобы добиться равномерного распределения.

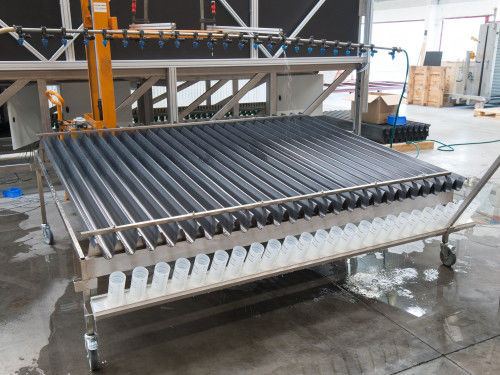

Процедура измерения включает установку распылительной штанги на стандартной высоте над распределителем. Жидкость, стекая по желобам, собирается в мерные стаканы в течение заданного времени. Затем объем жидкости в стаканах анализируется для оценки равномерности распределения.
Рабочая ширина одного модуля составляет 240 см, глубина измерения — 188 см. Каждый желоб имеет ширину 10 см. Мерные стаканы рассчитаны на объем 500 мл с шагом шкалы 10 мл.
Для увеличения площади измерений несколько шаблонизаторов можно установить рядом, создавая более широкую рабочую поверхность. Все элементы конструкции изготовлены из прочных материалов, устойчивых к воздействию химических средств защиты растений.
Установка состоит из легких и компактных модулей, что упрощает транспортировку и хранение. Шаблонизатор является полезным учебным инструментом. В нижней части конструкции предусмотрены колеса для удобного перемещения распылительного стола.
Горизонтальный шаблонизатор AAMS применяется в официальных испытательных системах для проверки работы распылителей в реальных условиях эксплуатации.
| Применение | для распылителя, для насадки для распыления |
