Угловой соединитель 90 градусов

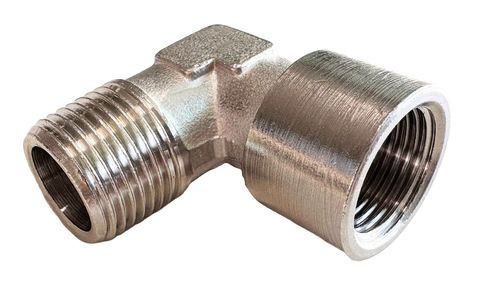

Угловой элемент с наружным коническим (мужским) и внутренним цилиндрическим (женским) соединением предназначен для вертикального монтажа вентиляционных пробок при боковой установке на редукторах и резервуарах. Корпус выполнен из никелированной латуни.
Технические параметры
Модель | Наружный диаметр D1 | Внутренний диаметр D2 | Высота CH | Длина L1 | Длина L2 | Длина L3
1CURV00O | Конический 1/8" | Цилиндрический 1/8" | 10 | 7,5 | 18 | 21
1CURV10O | Конический 1/4" | Цилиндрический 1/4" | 13 | 11 | 25 | 26
1CURV20O | Конический 3/8" | Цилиндрический 3/8" | 17 | 11,5 | 28 | 30
1CURV30O | Конический 1/2" | Цилиндрический 1/2" | 21 | 14 | 30 | 34
1CURV40O | Конический 3/4" | Цилиндрический 3/4" | 25 | 14,5 | 32 | 36,5
1CURV50O | Конический 1" | Цилиндрический 1" | 30 | 16,8 | 39 | 45
Ключевые характеристики
Материал корпуса: латунь с никелевым покрытием
Угол соединения: 90 градусов
Тип резьбы: наружная коническая и внутренняя цилиндрическая
Основное назначение: вертикальная установка вентиляционных пробок при боковом креплении к редукторам и бакам
Модельный ряд и размерные параметры:
1CURV00O: наружная резьба 1/8" коническая; внутренняя резьба 1/8" цилиндрическая; CH=10; L1=7,5; L2=18; L3=21
1CURV10O: наружная резьба 1/4" коническая; внутренняя резьба 1/4" цилиндрическая; CH=13; L1=11; L2=25; L3=26
1CURV20O: наружная резьба 3/8" коническая; внутренняя резьба 3/8" цилиндрическая; CH=17; L1=11,5; L2=28; L3=30
1CURV30O: наружная резьба 1/2" коническая; внутренняя резьба 1/2" цилиндрическая; CH=21; L1=14; L2=30; L3=34
1CURV40O: наружная резьба 3/4" коническая; внутренняя резьба 3/4" цилиндрическая; CH=25; L1=14,5; L2=32; L3=36,5
1CURV50O: наружная резьба 1" коническая; внутренняя резьба 1" цилиндрическая; CH=30; L1=16,8; L2=39; L3=45
| Форма | изогнутое |
