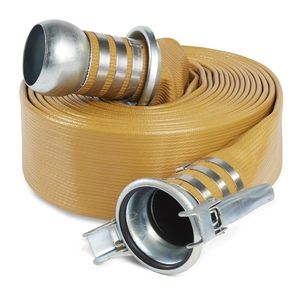

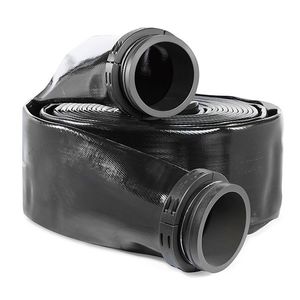

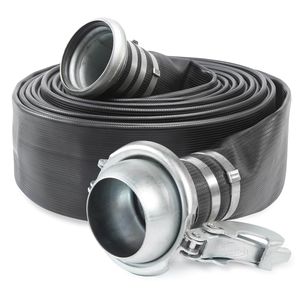

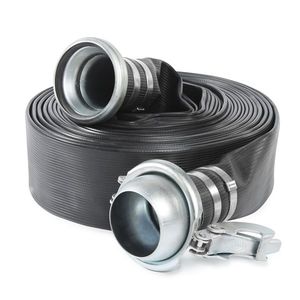

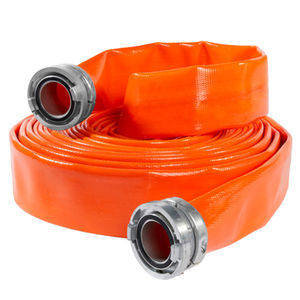

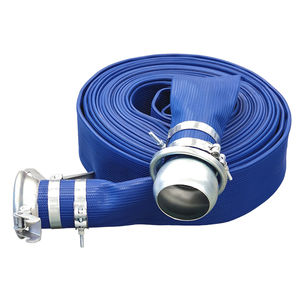

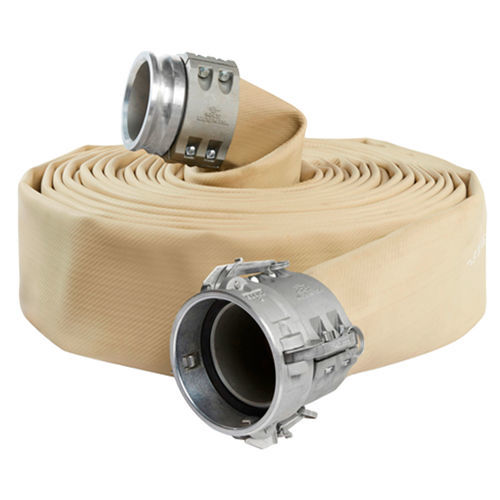

Гибкий шланг Oroflex Oil для непрерывной подачи нагнетания из полиуретана

Тип изделия

Экструдированный плоский шланг из TPU, предназначенный для перекачки и слива топлива и масел.

Основные характеристики

Шланг создан для транспортировки топлива и масел.

Материал – термопластичный полиуретан (TPU), устойчивый к УФ-излучению и озону.

Антистатическая конструкция: четыре заземляющих провода встроены в корпус шланга.

Размеры: 2", 3", 4" и 6", соответствующие стандарту MIL-PRF-370 type C (отдельные размеры).

Применение

Используется на нефтеперерабатывающих заводах, в морской и прибрежной промышленности, на химических предприятиях и военных объектах. Основные задачи: разгрузка судно-берег, заправка судно-судно, погрузка/разгрузка наливных грузов, перекачка резервуар-резервуар, заправка самолётов, перекачка солоноватой и морской воды, доставка топлива.

Конструкция

Шланг изготовлен из кругловязаной синтетической нити высокой прочности, полностью покрытой термопластичным полиуретаном (TPU). Конструкция однородная, без клеевых соединений. Включает четыре заземляющих провода, защищенных полиэфирной лентой для предотвращения статического заряда. Устойчив к коррозии, абразии и порезам. Максимальное удлинение – 2%, расширение – 10%.

Свойства внутреннего покрытия

Прочность на разрыв: минимум 5 800 psi (40 MPa).

Удлинение покрытия: минимум 500%.

Стойкость к истиранию

Материал TPU обеспечивает высокую износостойкость при эксплуатации.

Рабочий температурный диапазон

От -50C до 65C, с кратковременными пиками до 80C. Возможны версии для экстремальных температур по запросу.

Устойчивость к озону

Шланг устойчив к озону, не растрескивается. Хорошо переносит воздействие УФ-излучения и атмосферных условий.

Химическая стойкость

Не подвержен влиянию морской воды, углеводородов, масел и большинства химических веществ. Доступна таблица химической стойкости по запросу.

Соединения

Поставляется с фитингами Camlock, Victaulic, Storz и другими по запросу. Требуется подключение к проводящим фитингам и надёжное заземление.

Физические характеристики

Номер детали | Внутренний диаметр (мм / дюйм) | Толщина стенки (мм / дюйм) | Рабочее давление (bar / psi) | Давление разрыва (bar / psi) | Прочность на разрыв (kg / lb) | Вес (kg/m / lb/ft)

F558504A | 52 mm / 2" | 1.9 mm / 0.08" | 10.5 bar / 150 psi | 42 bar / 600 psi | 5,200 kg / 11,500 lb | 0.39 kg/m / 0.26 lb/ft

F558506A | 65 mm / 2 1/2" | 2.2 mm / 0.09" | 10.5 bar / 150 psi | 42 bar / 600 psi | 5,200 kg / 11,500 lb | 0.52 kg/m / 0.35 lb/ft

F558509A | 76 mm / 3" | 2.3 mm / 0.09" | 10.5 bar / 150 psi | 42 bar / 600 psi | 7,400 kg / 16,000 lb | 0.64 kg/m / 0.43 lb/ft

F558511A | 90 mm / 3 1/2" | 2.6 mm / 0.10" | 10.5 bar / 150 psi | 42 bar / 600 psi | 6,800 kg / 15,000 lb | 0.85 kg/m / 0.57 lb/ft

F558510A | 102 mm / 4" | 2.7 mm / 0.11" | 10.5 bar / 150 psi | 42 bar / 600 psi | 9,400 kg / 20,000 lb | 1.00 kg/m / 0.67 lb/ft

F558512A | 152 mm / 6" | 3.2 mm / 0.13" | 10.5 bar / 150 psi | 42 bar / 600 psi | 17,700 kg / 39,000 lb | 1.75 kg/m / 1.1 lb/ft

* Максимальное рабочее давление указано с коэффициентом запаса 4:1. Фактическое давление определяется наименьшим значением шланга или фитинга.

Шланги Oroflex Oil поставляются при минимальном заказе. Фактический диаметр может незначительно отличаться для обеспечения корректной сборки с фитингами.

Технические характеристики

Наименование: Oroflex Oil

Производитель: TIPSA

Материал: TPU с кругловязаным синтетическим полотном.

Антистатическая конструкция: 4 заземляющих провода с полиэфирной защитой.

Диаметры: от 52 mm (2") до 152 mm (6").

Толщина стенки: от 1.9 mm до 3.2 mm.

Рабочее давление: 10.5 bar (150 psi).

Давление разрыва: 42 bar (600 psi).

Прочность внутреннего слоя: минимум 5,800 psi (40 MPa).

Удлинение внутреннего слоя: минимум 500%.

Максимальное удлинение шланга: 2%; расширение: 10%.

Длина: стандартно 100 m и 200 m, возможны другие длины по запросу.

Соответствие: MIL-PRF-370 type C.

Фитинги: Camlock, Victaulic, Storz; требуют подключения к проводящим фитингам и заземления.
