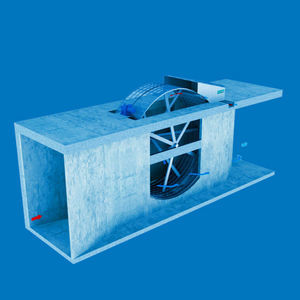

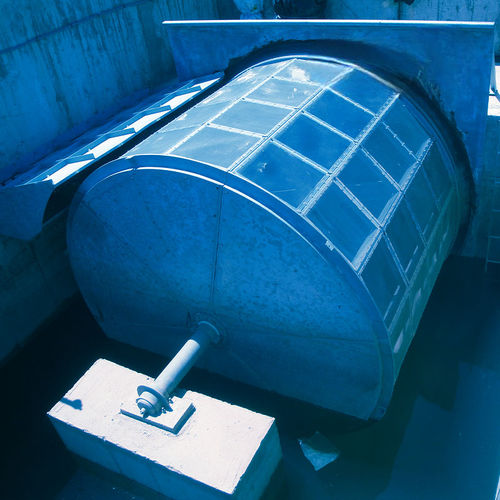

Вращающееся барабанное сито GRSI предназначено для микрофильтрации в системах водозабора.
Применение
GRSI используется на водозаборах из моря, озёр или рек для систем охлаждения, опреснения, очистки питьевой воды, орошения и промышленных процессов.
Конструкция
Прочный цилиндрический каркас усилен радиальными стальными профилями, обеспечивающими устойчивость к гидравлическим нагрузкам и вращению в воде.
Съёмные фильтрующие панели закреплены на каркасе; каждая панель состоит из рамы и фильтрующего элемента (сетка или перфорированный лист).
Фиксированный центральный вал поддерживает барабан.
Две боковые опоры с самосмазывающимися втулками рассчитаны на непрерывную работу в воде и восприятие вращающего момента.
Редукторный электродвигатель с цилиндрическими шестернями приводит барабан в движение через шестерёнчатую передачу.
Промывочная балка противоточного типа оснащена форсунками высокого давления для очистки фильтрующей поверхности изнутри наружу.
Бункер собирает отфильтрованные частицы и промывочную воду.
Система уплотнений с прокладками предотвращает протечки между вращающимся барабаном и неподвижной частью, закреплённой на стенке канала.
Защита от перегрузок реализована с помощью динамометрических устройств или электронных ограничителей (по запросу).
Принцип работы
Вода поступает по оси барабана, встречает закрытую переднюю часть и проходит через фильтрующую поверхность снаружи внутрь. Очищенная вода собирается внутри барабана и отводится через центральный вал. Задержанные частицы смываются промывочной водой и попадают в бункер.
Преимущества
Минимальное обслуживание благодаря отсутствию подводных подвижных элементов.
Энергоэффективность и долгий срок службы за счёт неподвижности барабана вне циклов промывки.
Высокая пропускная способность.
Прочная конструкция для тяжёлых условий эксплуатации.
Технические характеристики
Модель: GRSI (вращающееся барабанное сито).
Назначение: водозабор для охлаждения, опреснения, очистки воды, орошения и промышленных процессов.
Фильтрующие панели: съёмные, с сеткой или перфорированным листом.
Привод: редукторный двигатель с шестерёнчатой передачей.
Промывка: противоточная система с форсунками высокого давления.
Опоры: боковые с самосмазывающимися втулками; фиксированный центральный вал.
Уплотнение: система прокладок между барабаном и неподвижной частью.
Бункер: сбор отфильтрованных частиц и промывочной воды.
Защита: динамометрические устройства или электронные ограничители (по запросу).
Эксплуатация: автоматическая очистка; барабан неподвижен вне промывки для снижения энергопотребления.
Конструкция: стальная, с радиальными профилями для повышенной прочности.
| Тип | с барабаном, ротационный, решетчатый, с системой подвода жидкости |
| Другие характеристики | механический |
