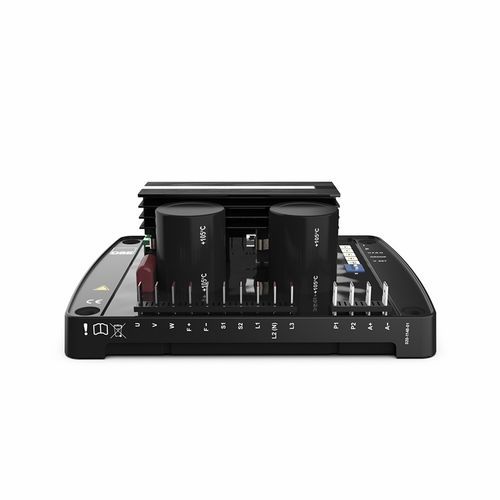

Автоматический цифровой регулятор напряжения DSEA109 обеспечивает контроль выходного напряжения генератора переменного тока. Устройство получает питание от генератора с постоянными магнитами (PMG), вспомогательной обмотки статора или работает в режиме самовозбуждения от основной обмотки генератора (шунтовый режим).
DSEA109 лишен недостатков аналоговых AVR, которые чувствительны к колебаниям температуры и могут вызывать нестабильность выходного напряжения. Этот регулятор поддерживает стабильное напряжение независимо от нагрузки. Для точного управления используется трехфазный датчик напряжения генератора.
ГАБАРИТНЫЕ РАЗМЕРЫ
180 145 61 мм (7,09 4,72 2,40 дюйма)
ВЕС
0,62 кг (1,37 фунта)
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Светодиодная индикация состояния и неисправностей.
Встроенный DIP-переключатель для выбора из 6 конфигураций и 2 диапазонов стабильности.
Регулировка уставки напряжения генератора с помощью потенциометра на плате.
Настройка процента понижения напряжения потенциометром.
Корректировка частоты срабатывания защиты от снижения частоты (UFRO).
Регулировка коэффициента усиления (P) и стабильности (I) потенциометром на плате.
Возможность дистанционной настройки напряжения генератора.
Поддержка однофазных и трехфазных источников питания.
Определение напряжения на клеммах генератора (однофазное/трехфазное).
Защита от потери напряжения на клеммах генератора.
Защита от снижения частоты (UFRO) с мгновенным срабатыванием.
Защита от перегрузки по току возбуждения.
Функция обнаружения холостого хода для предотвращения перегрузки возбуждения.
Плавное нарастание напряжения при запуске до заданного значения.
