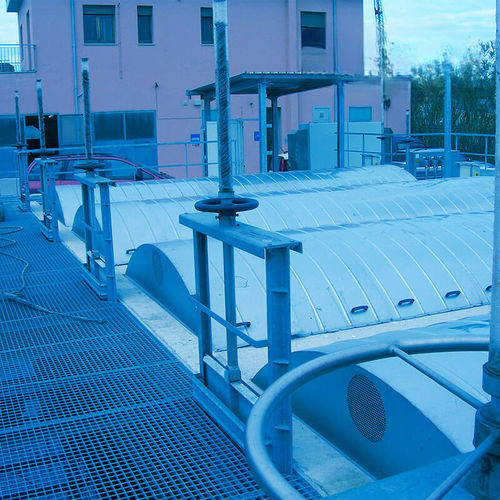

Затворы серии PV применяются в качестве запорных устройств для каналов, регуляторов уровня воды и резервуаров. Конструкция включает монолитный стальной щит с усилением, боковые уплотнения из полой круглой штанги из эластомера SBR, рамы из стандартных стальных профилей и приводную систему со стальным винтом, закреплённым шарнирно на заслонке. Маховик установлен на опорный роликовый подшипник и напрямую управляет винтом, что делает PV подходящими для малогабаритных систем с низким гидростатическим давлением, где не требуется коробка передач. Доступны модели с уплотнением по трём сторонам (PV3) или по четырём сторонам (PV4). Стандартное исполнение — углеродистая сталь, возможна поставка из нержавеющей стали по запросу.
Категория
Забор воды
Затворы для напорных трубопроводов
Преимущества
Высокая степень гидравлической герметичности
Простота ручного управления
Лёгкость конструкции
Особенности
Монолитный стальной щит с усилением
Боковые уплотнения из полой круглой штанги SBR
Рамы из стандартных стальных профилей
Приводная система со стальным шарнирным винтом
Маховик с опорным роликовым подшипником для прямого управления
Варианты уплотнения: PV3 (три стороны) и PV4 (четыре стороны)
Материал: углеродистая сталь (стандарт), нержавеющая сталь (по запросу)
Технические параметры
Серия: PV
Назначение: запорные элементы для каналов, регуляторов уровня, резервуаров
Заслонка: усиленный монолитный стальной щит
Уплотнения: полая круглая штанга SBR, варианты PV3 и PV4
Рама: стальные профили стандартного типа
Привод: стальной винт с шарнирным креплением, маховик на роликовом подшипнике
Область применения: системы малых размеров с низким гидростатическим давлением без коробки передач
Материал: углеродистая сталь (стандарт), нержавеющая сталь (по запросу)
| Тип | шлюз |
| Другие характеристики | из нержавеющей стали |
