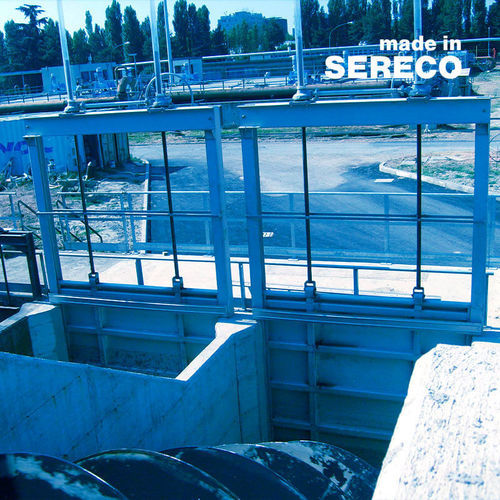

Шлюзовые задвижки P2V применяются в качестве запорных устройств для каналов, погружных отверстий и резервуаров. Конструкция включает цельнометаллический стальной щит с усилением, боковые уплотнения из полого круглого стержня на основе SBR-эластомера, рамы из стандартных стальных профилей и приводную систему. Привод состоит из двойных стальных винтов с шарнирным креплением к створке, двухступенчатого редуктора и рукоятки.
Уплотнительная система может быть выполнена по плоской схеме или по клиновому принципу. В клиновом варианте используются четыре подвижных бронзовых ролика на осях и четыре клина, закреплённых на раме, что создаёт горизонтальное усилие для сжатия уплотнительных поверхностей.
Доступны модификации с уплотнением по трём сторонам (P2V3) или по четырём сторонам (P2V4). Версии P2V3A и P2V4A имеют аналогичные технические параметры, но оснащаются электроприводом. Все модели могут поставляться в лёгком, среднем или тяжёлом исполнении, с подъёмным либо неподъёмным винтом. Стандартный материал изготовления — углеродистая сталь, возможен полный нержавеющий корпус по спецзаказу.
Категория / Тип
КАТЕГОРИЯ: ВОДОЗАБОР
ТИП: ЗАДВИЖКИ ДЛЯ ВОДОВОДОВ
Модификации
P2V3 (уплотнение по трём сторонам)
P2V4 (уплотнение по четырём сторонам)
P2V3A, P2V4A (версии с электроприводом)
Преимущества
Подходят для конструкций с большими пролётами
Простое управление — ручное или электрическое
Варианты исполнения под разные условия эксплуатации
Технические параметры
Материал: стандарт — углеродистая сталь, возможна нержавеющая сталь
Щит: усиленный стальной монолитный щит
Рамы: стальные профили стандартного типа
Уплотнения: боковые элементы из SBR-эластомера в виде полого стержня, варианты на три или четыре стороны
Типы уплотнения: плоское или клиновое с бронзовыми роликами и клиньями для создания горизонтального усилия
Привод: двойные стальные винты с редуктором и рукояткой
Управление: ручное или электрическое (для P2V3A и P2V4A)
Серии: лёгкая, средняя, тяжёлая
Тип винта: подъёмный или неподъёмный
| Тип | шлюз |
| Другие характеристики | из нержавеющей стали |
