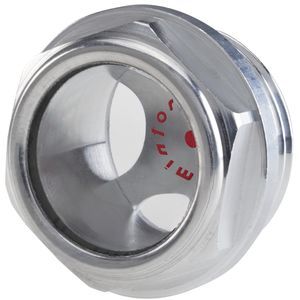

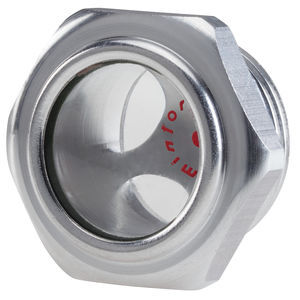

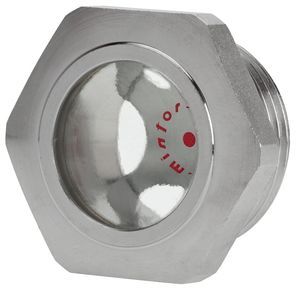

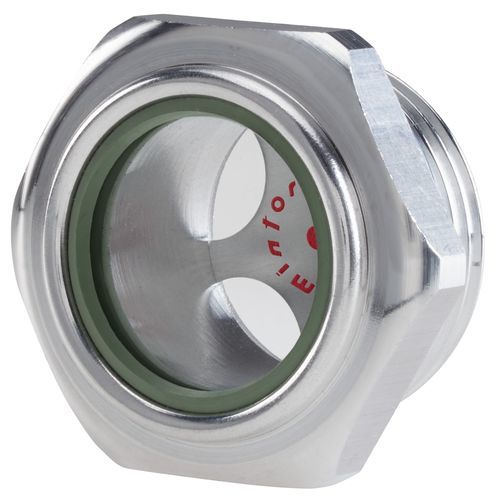

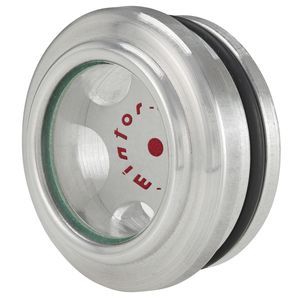

Визуальный указатель уровня TLAX со стеклом Pyrex предназначен для контроля уровня жидкости в промышленных установках. Корпус выполнен из алюминиевого сплава, смотровое окно изготовлено из термостойкого стекла Pyrex. Диапазон рабочих температур: от -20°C до +200°C, максимальное рабочее давление — 3 бар. В стандартной комплектации предусмотрено уплотнение. По запросу доступны варианты из латуни и с анодированным покрытием.
Конструкция и материалы
Основной материал корпуса — алюминиевый сплав. Смотровое окно выполнено из стекла Pyrex. В комплект входит уплотнительная прокладка. Возможно изготовление корпуса из латуни. Анодирование поверхности доступно по специальному запросу.
Технические параметры - GAS ISO 228
ТИП | КОД | РЕЗЬБА | f | t | v | e | ВЕС (г)
TLAX1G * | 1GTLX10A | 1/4" | 8 | 9 | 10 | 17 | 5
TLAX2G | 1GTLX20A | 3/8" | 10.5 | 10 | 13 | 22 | 11
TLAX3G | 1GTLX30A | 1/2" | 11 | 9 | 16 | 27 | 14
TLAX4G | 1GTLX40A | 3/4" | 12 | 9 | 21 | 32 | 20
TLAX5G | 1GTLX50A | 1" | 15.5 | 10 | 27 | 40 | 34
TLAX6G | 1GTLX60A | 1" 1/4 | 15 | 10 | 37 | 50 | 49
TLAX7G | 1GTLX70A | 1" 1/2 | 15 | 10 | 40 | 55 | 61
TLAX8G | 1GTLX80A | 2" | 17 | 14 | 50 | 70 | 127
Технические параметры - MB METRIC
ТИП | КОД | РЕЗЬБА | f | t | v | e | ВЕС (г)
TLAX1M * | 1MTLX10A | 14 x 1.5 | 8 | 9 | 10 | 17 | 5
TLAX2M | 1MTLX20A | 16 x 1.5 | 10.5 | 10 | 13 | 22 |
TLAX3M | 1MTLX30A | 18 x 1.5 | 10.5 | 10 | 13 | 22 | 11
TLAX4M | 1MTLX40A | 20 x 1.5 | 11 | 10 | 16 | 24 | 11
TLAX5M | 1MTLX50A | 22 x 1.5 | 11 | 9 | 16 | 27 | 15
TLAX6M | 1MTLX60A | 27 x 1.5 | 12 | 9 | 21 | 32 | 22
TLAX7M | 1MTLX70A | 33 x 1.5 | 15.5 | 10 | 27 | 40 | 36
TLAX8M | 1MTLX80A | 33 x 2 | 15.5 | 10 | 27 | 40 | 37
TLAX9M | 1MTLX90A | 35 x 1.5 | 15.5 | 10 | 27 | 40 | 39
TLAX10M | 1MTLX91A | 40 x 1.5 | 12 | 10 | 37 | 50 | 44
TLAX11M | 1MTLX92A | 42 x 3 | 15 | 10 | 37 | 50 |
Примечания
* Модели TLAX1G (1/4") и TLAX1M (14 x 1.5) поставляются без контрастной звезды.
Основные характеристики
Модель: TLAX
Тип: визуальный индикатор уровня со стеклом Pyrex
Материал корпуса: алюминиевый сплав (стандарт), возможна латунь
Смотровое окно: стекло Pyrex
Температурный диапазон: от -20°C до +200°C
Рабочее давление: до 3 бар
Дополнительные опции: анодирование
Типы резьбы: GAS ISO 228 и метрическая MB (указаны в таблицах)
Отдельные модели (TLAX1G, TLAX1M) не комплектуются контрастной звездой.
| Другие характеристики | визуальный |
