Подборщик полной ширины
Зубья подборщика и узкие фланцевые стрипперы выдвигаются до краёв корпуса, обеспечивая полный охват рабочей зоны для широких валков. Плотное расположение зубьев гарантирует сбор всего материала, включая тяжёлые валки, а стрипперы предотвращают потерю листьев и мелких частиц. Ширина подборщика — 188 см (74 дюйма), смещение относительно камеры тюка — 25,4 см (10 дюймов) вправо. Привод ременного типа исключает необходимость использования проскальзывающих сцеплений.
Количество зубьев подборщика:
Модель 328 — 104 зуба
Модели 338 и 348 — 156 зубьев
Регулируемый компрессор сена
Компрессор закреплён на подборщике и перемещается вместе с ним, сохраняя постоянное положение относительно зубьев при любых условиях работы. Он регулирует подачу материала в шнек и имеет девять положений настройки для работы с валками разной плотности. Для обслуживания шнека или отверстия подачи компрессор легко снимается с помощью двух пружинных штифтов.
Шнековая подача с глубокими лопастями
Глубокий шнек обеспечивает непрерывную подачу урожая от подборщика в камеру предварительного уплотнения, повышая производительность и качество сена. Плавающий шнек автоматически подстраивается под объём поступающего материала. Конусный кожух и питательные вилы формируют равномерные порции перед входом в камеру. Система имеет минимальное количество движущихся частей, что снижает износ.
Точные узловязальные механизмы
Узловязатели приводятся в действие валом и шестернями, обеспечивая надёжную работу. Регулировка синхронизации узловязателя и иглы выполняется просто. Тяговый палец удерживает шпагат в процессе связывания, уменьшая его повреждение. Нож из прочной стали съёмный для заточки. Дополнительные особенности: регулируемый диск шпагата, настраиваемая кромка щётки, шарнирные звенья для точной настройки, пружина катушечного типа, вал подъёма иглы увеличенного диаметра и разъёмная рама узловязателя.
Гидравлическое натяжение тюка (опция)
Гидравлическая система позволяет регулировать плотность тюка в зависимости от условий уборки и требуемого веса. Гидроцилиндры заменяют пружины, обеспечивая равномерное давление. Настройка выполняется одним регулятором.
Равномерные тюки
Материал равномерно распределяется в камере, что обеспечивает стабильные по форме и плотности тюки, удобные для транспортировки и штабелирования. Питательные вилы регулируются в пяти положениях и оснащены защитными пружинами.
Тихая и надёжная работа
Головка плунжера установлена на трёх прецизионных подшипниках, что снижает шум и износ. Сжатие происходит на нижнем ходе кривошипно-шатунного механизма для уменьшения ударных нагрузок. Шатун смещён в сторону ножа для равномерного распределения нагрузки. Маслёнка обеспечивает лёгкий доступ для смазки. Предусмотрена аварийная остановка плунжера.
Технические характеристики

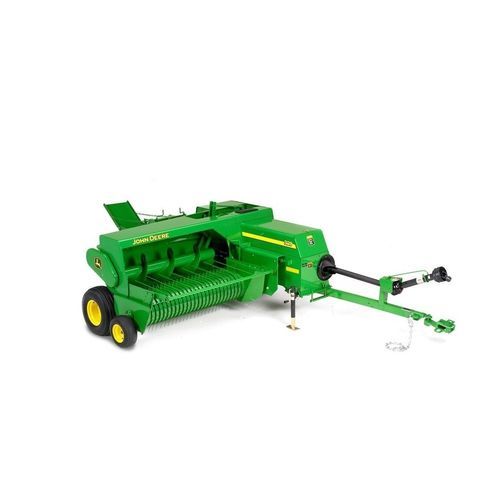

Производитель: John Deere
Модель: 328
Категория: Малый пресс для квадратных тюков
Минимальная мощность ВОМ: 26 кВт (35 л.с.)
Частота ВОМ: 540 об/мин
Ширина подборщика: 187,9 см (74 дюйма)
Количество зубьев: 4 палочки, 104 зуба
Диаметр подборщика: 49,5 см (19,5 дюйма)
Диаметр шнека: 41 см (16 дюймов)
Длина шнека: 154,9 см (61 дюйм)
Размер тюка (высота ширина): 36 46 см (14 18 дюймов)
Длина тюка: 30,7–127 см (12–50 дюймов)
Скорость плунжера: 80 ходов/мин
Регулировка плотности: механическая (гидравлика — опция)
Количество узловязателей: 2
Вместимость шпагата: 4 катушки
Тип шпагата: пластик или сизаль
Центральная смазка: опция
Привод: ременной (подборщик), шестерни и вал (плунжер, узловяз, питательные вилы)
Защита трансмиссии: проскальзывание ремня, предохранительные болты
Габариты (с длинной тягой): 576,5 274,3 170,2 см (227 108 67 дюймов)
Вес: 1208 кг (2685 фунтов)
Шины: 26x12.0-12 (справа), 11L-14 (слева)
Калибровочные колёса: опция (16.5x6.50-8)
Выбрасыватель тюков: опция
Опции желоба: короткий, длинный, боковой, фаркоп для тележки.
| Тип кипы | для квадратных кип |
| Другие характеристики | небольшого размера |
| Ширина кипы | 460 mm (18,1 in) |
| Длина кипы | МАКС.: 127 cm (50 in) МИН.: 30,5 cm (12 in) |
| Высота кипы | 360 mm (14,2 in) |
| Мощность двигателя | 26 kW (35,4 hp) |
| Скорость отбора мощности | 540 rpm (3 392,9 rad.min-1) |
