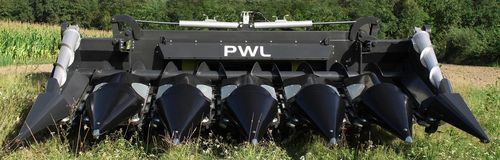

MasterFlow — кукурузная жатка, созданная для эффективной уборки урожая. Конструкция отличается прочностью и простотой, оснащена удлинёнными роторами и стандартным измельчающим режущим узлом roto-cut. Секции обеспечивают непрерывный поток массы без засоров, что позволяет работать на скоростях до 12 км/ч. Доступны модели с жёсткой рамой (4–12 рядов) и гидравлически складной рамой (6–12 рядов).
Система roto-cut
Система roto-cut управляется с помощью ключа и напрямую соединена с коробкой передач жатки. Режущий блок расположен сзади секции, ножи изготовлены из стали 60 HRC с карбид-вольфрамовым покрытием. Такое расположение снижает риск повреждения почвы и исключает дополнительные редукторы. Доступны варианты с 2 или 3 ножами.
Качество реза
Скорость реза на конце лезвия достигает 25 м/с, обеспечивая стабильный срез. Конструкция стриппер-секции и расположение ножа увеличивают срок службы лезвий и надёжность работы в разных условиях.
Редукторы в чугунных корпусах
Конические редукторы размещены в прочных чугунных корпусах, выдерживающих ударные нагрузки. Шестерни из углеродистой стали закалены до 50 HRC и работают в масляной ванне для долговечности.
Долговечность рабочих элементов
Рабочие элементы секций выполнены из износостойких материалов с карбид-вольфрамовым покрытием (60 HRC), что обеспечивает ресурс до 200 га на ряд. Лезвия ротора можно переворачивать, а контрножи регулируются для работы во влажных и засорённых условиях, предотвращая наматывание растений.
Длинные рабочие секции
Роторы имеют длину 680 мм при входной частоте коробки 620 об/мин. Это позволяет работать на скоростях до 12 км/ч с минимальными потерями зерна.
Регулировка пластин стриппера
Центральная система регулировки позволяет изменять зазор пластин стриппера из кабины оператора с помощью гидравлических или электрических механизмов. Отдельные секции можно настраивать вручную. Цепи работают на крупных звёздочках, что снижает риск срезания початков и уменьшает частоту регулировок.
Универсальность

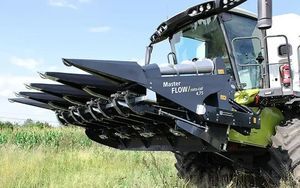

Жатки MasterFlow совместимы с большинством комбайнов. Крепёжные рамы, гидравлические соединения и редукции подбираются под конкретную модель. Регулировка наклона и универсальные настройки рамы позволяют выбрать оптимальный рабочий угол.

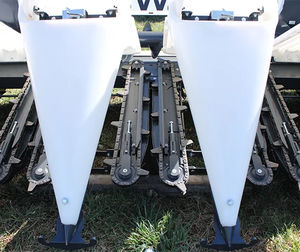

Делители рядов
Крышки рядов и делители изготовлены из лёгкого гибкого пластика для снижения потерь и массы машины. Доступны варианты для шага 70 и 75 см.
Боковые спирали
Конические боковые спирали для полегшей кукурузы входят в стандартную комплектацию. Они лёгкие, долговечные и эффективны при повреждённых посевах.
Передача привода
Жёсткие жатки оснащены внешним приводом через чугунные конические редукторы и ВОМ. Складные модели используют внутреннюю цепь и центральные кулачковые соединения, управляемые из кабины. Центральная фрикционная муфта защищает механизм от повреждений при заклинивании.
Активные натяжители цепи
Цепи автоматически натягиваются внутренними пружинами, обеспечивая правильное натяжение. Замена цепи выполняется после ослабления одного винта.
Технические характеристики
Модели: MasterFlow — 4-75, 5-75, 6-75, 8-75, 6-75 H, 8-75 H
Общая ширина (м): 3,2; 3,95; 4,7; 6,2; 4,7; 6,2
Масса: 1600 кг; 1900 кг; 2200 кг; 2600 кг; 2350 кг; 3000 кг
Класс комбайна: 120–140 кВт; 140–200 кВт; 160–240 кВт; 220–300 кВт; 180–260 кВт; 260–350 кВт
Рабочая скорость: 4–8 км/ч
Междурядье: 75 см
Регулировка зазора: гидравлическая или электрическая
Скорость roto-cut: 25 м/с
Твердость покрытия лезвия: 60 HRC (карбид вольфрама)
Количество лезвий: 2 или 3
Длина ротора: 680 мм
Входная скорость редуктора: 620 об/мин
Материал: износостойкие элементы с карбид-вольфрамовым покрытием, шестерни из углеродистой стали (50 HRC)
Привод: внешние чугунные редукторы и ВОМ (жёсткие модели), внутренняя цепь и центральные муфты (складные модели)
Защитные функции: фрикционная муфта, чугунные корпуса редукторов, активные натяжители цепи
Интервал обслуживания: 12 часов
| Тип культуры | для кукурузы |
| Структура | жесткая |
| Другие характеристики | с гидравлическим регулятором, для зерноуборочного комбайна, поворотная |
| Совместимость с брендом | универсальная |
| Ширина | 6,2 m (20'04" ) |
