Категория и тип
КАТЕГОРИЯ: ВОДОЗАБОРЫ
ТИП: ФИЛЬТРЫ
Продукт
GRSIS — компактный ротационный барабанный фильтр, используемый для очистки сточных, морских, озерных и речных вод с малым расходом (до нескольких сотен м3/ч). Применяется в промышленных процессах, производстве питьевой воды, системах орошения и других технологических операциях.

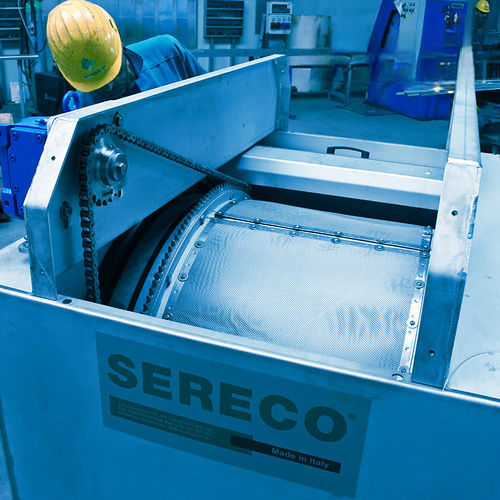

Конструкция
Корпус выполнен из нержавеющей стали в форме параллелепипеда, полностью закрыт и включает все необходимые компоненты.
Горизонтальный цилиндр усилен радиальными стальными профилями для устойчивости к вращению и гидравлическим нагрузкам.
Фильтрующие панели съемные, крепятся болтами, могут быть выполнены из квадратной сетки или перфорированного листа для удобства замены.
Конструкция поддерживается фиксированным валом.
Две боковые опоры оснащены самосмазывающимися втулками, рассчитанными на длительную работу в водной среде.
Привод включает редуктор с цилиндрическими шестернями, вращение барабана обеспечивается шестерней и рейкой.
Промывка осуществляется противотоком через сопла высокого давления, очищающие фильтр изнутри наружу.
Бункер собирает задержанные частицы и промывную воду, уплотнение между барабаном и корпусом выполнено с помощью прокладок.
Защита от перегрузки реализована через динамометрические устройства или опциональные электронные ограничители мощности. В комплект входит шкаф управления.
Принцип работы
Вода поступает через фланцевое соединение, проходит через фильтрующие панели снаружи внутрь. Очищенная вода выводится через выходной фланец. Загрязнения с поверхности фильтра смываются промывной водой в бункер и удаляются через слив. Система комплектуется фильтром для промывной воды, переливным фланцем и нижним сливом.
Преимущества
Компактные габариты и мобильность, подходят для установки в ограниченном пространстве.
Корпус из нержавеющей стали обеспечивает устойчивость к коррозии в пресной и морской воде.
Автоматическая промывка снижает потребность в обслуживании.
Сменные фильтрующие элементы позволяют адаптировать систему к различным типам загрязнений.
Технические характеристики
Модель: GRSIS
Расход: малый (до нескольких сотен м3/ч)
Применение: очистка сточных, морских, речных и озерных вод, промышленные процессы, производство питьевой воды, орошение
Материалы: нержавеющая сталь
Фильтрующие элементы: съемные панели с квадратной сеткой или перфорированным листом, регулируемый размер ячеек
Привод: мотор-редуктор с цилиндрическими шестернями, шестерня и рейка
Очистка: автоматическая промывка противотоком под высоким давлением
Опоры: самосмазывающиеся втулки для непрерывной работы
Уплотнение: прокладки между барабаном и корпусом
Соединения: входные и выходные фланцы, перелив, нижний слив, бункер для загрязнений
Дополнительно: фильтр для промывной воды, шкаф управления
Защита: динамометрическая или электронная система ограничения мощности
| Фильтруемый продукт | для воды |
| Технология | панельный |
