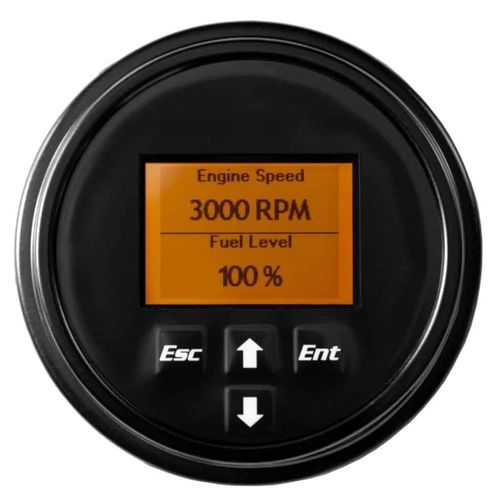

Панель управления CANbus maxAI™ 200 цифровая с индикатором с подсветкой

MaxAI 200 представляет собой компактный и универсальный дисплей, который отличается высокой степенью настройки. Вместе с поддержкой CAN bus и DDBI он позволяет адаптировать до 50 параметров для обеспечения гибкости в использовании.

Технические характеристики

Основные параметры устройства приведены ниже. Эти данные также доступны в брошюре, которую можно скачать или заказать в печатном виде. Стоит учитывать, что технические характеристики могут обновляться, поэтому актуальную информацию всегда можно найти в соответствующих источниках. Подробные сведения содержатся в технической документации и руководствах по программному обеспечению.

Процессорное обеспечение

Основной процессор: ARM® Cortex®-M3 32-бит

Внутренняя память: 64 КБ ОЗУ, 512 КБ флеш-памяти

Внешняя память: 64 КБ EEPROM

Дисплей

Тип: ЖК-экран с янтарной подсветкой

Размер и разрешение: диагональ 2,0", 128 x 96 пикселей

Глубина цвета: монохромный, 1 бит

Программное обеспечение

Прикладное ПО: разработано компанией maxAI™, поддерживает настройку на устройстве

Интерфейс пользователя

Клавиатура: 4 кнопки для навигации по параметрам и выбора меню

Интерфейсы

CAN: один канал, поддерживает J1939, скорость передачи 250 или 500 кбит/с

Питание: номинальное напряжение 12 или 24 В, диапазон 9–32 В постоянного тока

Разъемы: 2 шт. 6-контактных разъемов Deutsch серии DT

Индикаторы: 2 светодиода (янтарный и красный) с функцией мертвого фронта

Входы: 4 настраиваемых входа для резистивных или цифровых сигналов

Выходы: 2 цифровых выхода (драйверы низкой/высокой стороны)

Условия эксплуатации

Класс защиты IP: IP67 (на передней панели)

Стандарты EMS: ISO 13766 (выбросы), SAE J1113-21 (помехоустойчивость)

Соответствие SAE: устойчивость к вибрации, УФ-излучению, соляному туману и химическим веществам

Температурный диапазон: от -30 до 85°C (работа), от -55 до 85°C (хранение)
