Обзор

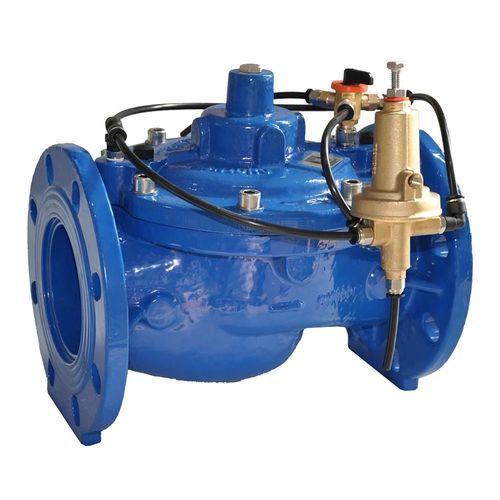

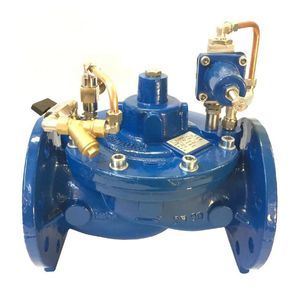

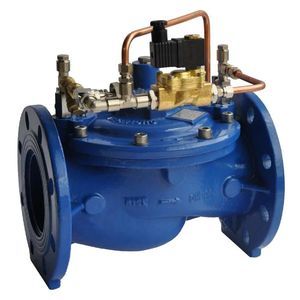

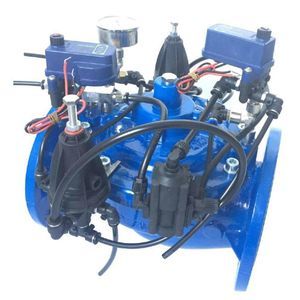

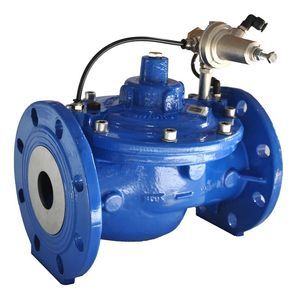

Клапан поддержания давления Hydromodul-C от Tecnidro представляет собой пилотируемое регулирующее устройство, предназначенное для поддержания минимального давления в верхнем участке трубопровода в системах водоснабжения и орошения. Он отличается высокой гидравлической эффективностью, защитой от кавитации и удобством обслуживания.
Основные характеристики
Корпус гидродинамического типа «глобус» исключает зоны застоя и минимизирует потери давления.
Корпус выполнен из ковкого чугуна GS500/GGG50, возможен вариант из углеродистой стали по запросу.
Покрытие — порошковая полиэфирная краска, нанесённая в печи при 200°C, с минимальной толщиной 250 m.
Шток поршня полностью направлен для плавного хода.
Конструкция диска и седла снижает вероятность кавитации.
Направляющая штока отделена от уплотнительного седла.
Опционально доступно съёмное седло из нержавеющей стали для повышенной устойчивости к кавитации.
Свободный проход без препятствий обеспечивает бесперебойный поток.
Отсутствие спиц и решёток в закрывающей части уменьшает риск засоров и упрощает обслуживание.
Рассеивающий корпус-затвор (dissipating cage obturator) может быть установлен без доработок для стабилизации работы при высоком перепаде давления.
Шток и возвратная пружина изготовлены из нержавеющей стали, причём пружина расположена вне зоны потока.
Крышка клапана фиксируется болтами из нержавеющей стали.
Мембрана выполнена из Buna-N с нейлоновым армированием.
Уплотнительная пластина поршня изготовлена из износостойкого полиуретана.
Конструкция позволяет проводить обслуживание внутренних компонентов без демонтажа клапана.
Управляющие подключения расположены только на крышке, корпус не имеет дополнительных соединений.
Пилотный контур можно обслуживать без остановки работы клапана.
Опционально предусмотрена сливная пробка для полного осушения при риске замерзания.
В комплект входит основной манометр для калибровки пилота, дополнительные манометры доступны по запросу.
Функциональность клапана легко расширяется за счёт модификации пилотного контура.
Технические характеристики
Производитель: Tecnidro
Модель: Hydromodul-C
Тип: регулирующий клапан поддержания давления для водоснабжения и орошения
Материал корпуса: ковкий чугун GS500/GGG50 (углеродистая сталь по запросу)
Покрытие: порошковая полиэфирная краска, 200°C, толщина от 250 m
Материал мембраны: Buna-N с нейлоновым усилением
Уплотнение поршня: полиуретан
Шток и пружина: нержавеющая сталь (пружина вне потока)
Дополнительные опции: съёмное седло, рассеивающий корпус-затвор, сливная пробка, дополнительный манометр
Документация: технический паспорт (доступен в PDF)
Категория: Hydromodul C Control Valves — водоснабжение и орошение
Наличие: в наличии
| Применение | для орошения |
| Привод | гидравлический, с ручным управлением |
| Материал | нейлоновый, из нержавеющей стали, из чугуна |
| Степень защиты | усиленный |
| Другие характеристики | резьбовой, 3 канала |
| DN | МАКС.: 300 mm (11,811 in) МИН.: 80 mm (3,15 in) |
