Mafo двухлинейная промышленная мойка для лотков и ящиков с сушилкой 340MGN + 370MA

Данная машина изготовлена в соответствии с требованиями директивы ЕС по машиностроению 98/37-CE, поэтому имеет маркировку «CE».

Очистка осуществляется по следующим этапам:

Подача: механизированный стол длиной 1,5 метра для установки ящиков и лотков.

Основная мойка: резервуар заполняется горячей водой из системы горячего водоснабжения (± 40 °C). Большое количество воды распыляется через сопла при правильно отрегулированной температуре со всех сторон очищаемых продуктов. В воду можно добавлять моющее средство, благодаря чему расход воды и энергии остаются ограниченными. Распылительная схема адаптирована к очищаемым продуктам и обеспечивает оптимальные результаты очистки.

Рециркуляционное ополаскивание: для экономии воды вода для ополаскивания рециркулируется. Резервуар объёмом ± 250 литров наполняется чистой тёплой водой при ± 40 °C. Температура воды поддерживается на уровне ± 60 °C с помощью одного нагревательного элемента мощностью 10 кВт. Вода циркулирует обратно в резервуар через фильтрующий ящик. Ополаскивающая вода обновляется с помощью автоматического заполнения резервуара. В воду для ополаскивания можно добавлять релаксант для улучшения результатов обдува.

Блок обдува:

Здесь холодный воздух подаётся через точно настроенные воздушные ножи на вымытые продукты, чтобы максимально удалить оставшуюся влагу. Однако конечный результат зависит от формы продукта, использования релаксанта при ополаскивании и температуры ополаскивающей воды.

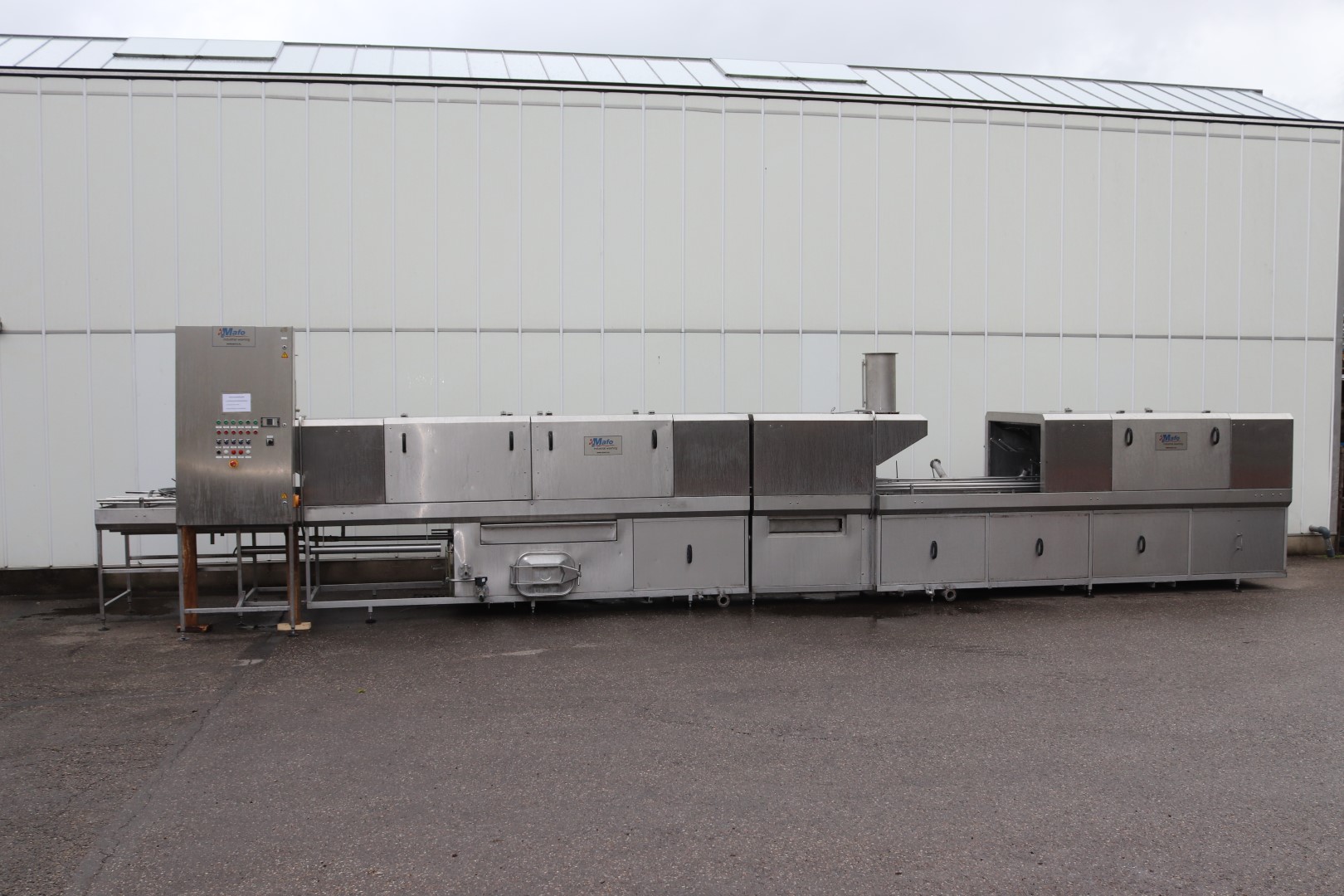

ТЕХНИЧЕСКОЕ ОПИСАНИЕ МАШИНЫ.

Габариты [метр]:

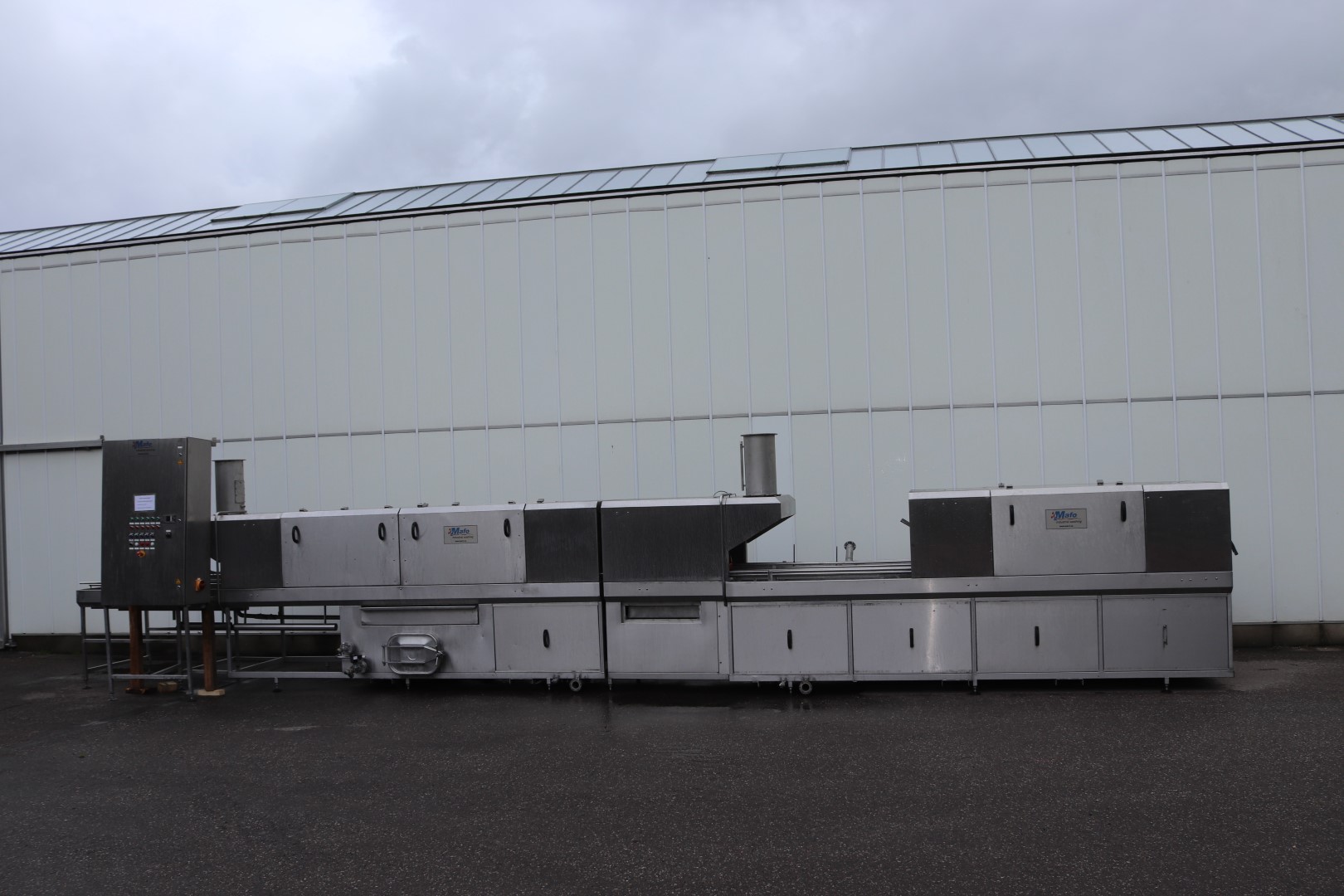

Общие Д x Ш x В: ± 10,1 x 1,4 x 1,6 м

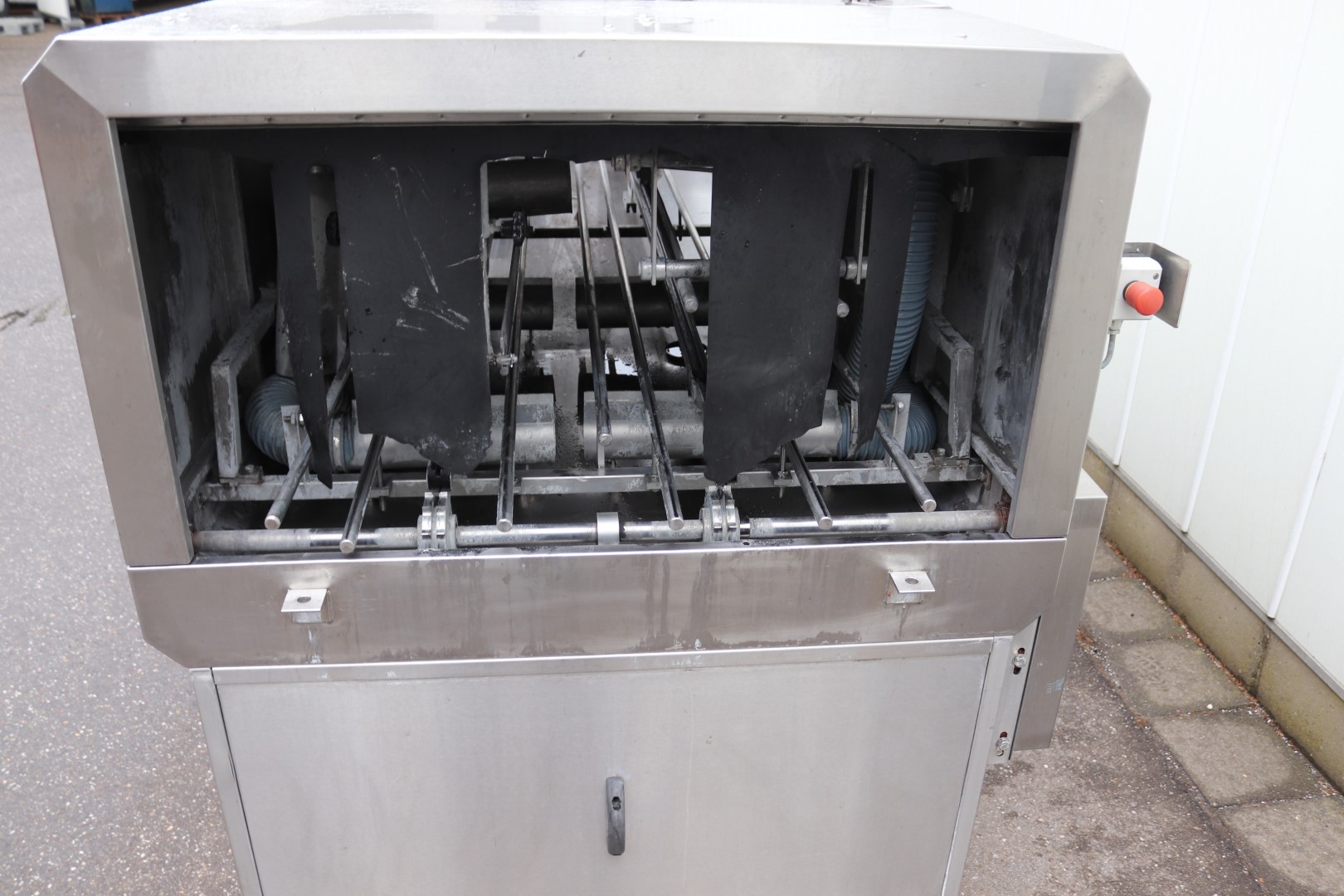

Ш x В прохода через туннель: ± 0,8 x 0,4 м

Высота входа и выхода: ± 0,9 м

Ящики / лотки очищаются снизу вверх.

Классификация

Импорт

Механизированный стол 1,5 м

Шкаф управления пуском/остановом транспорта

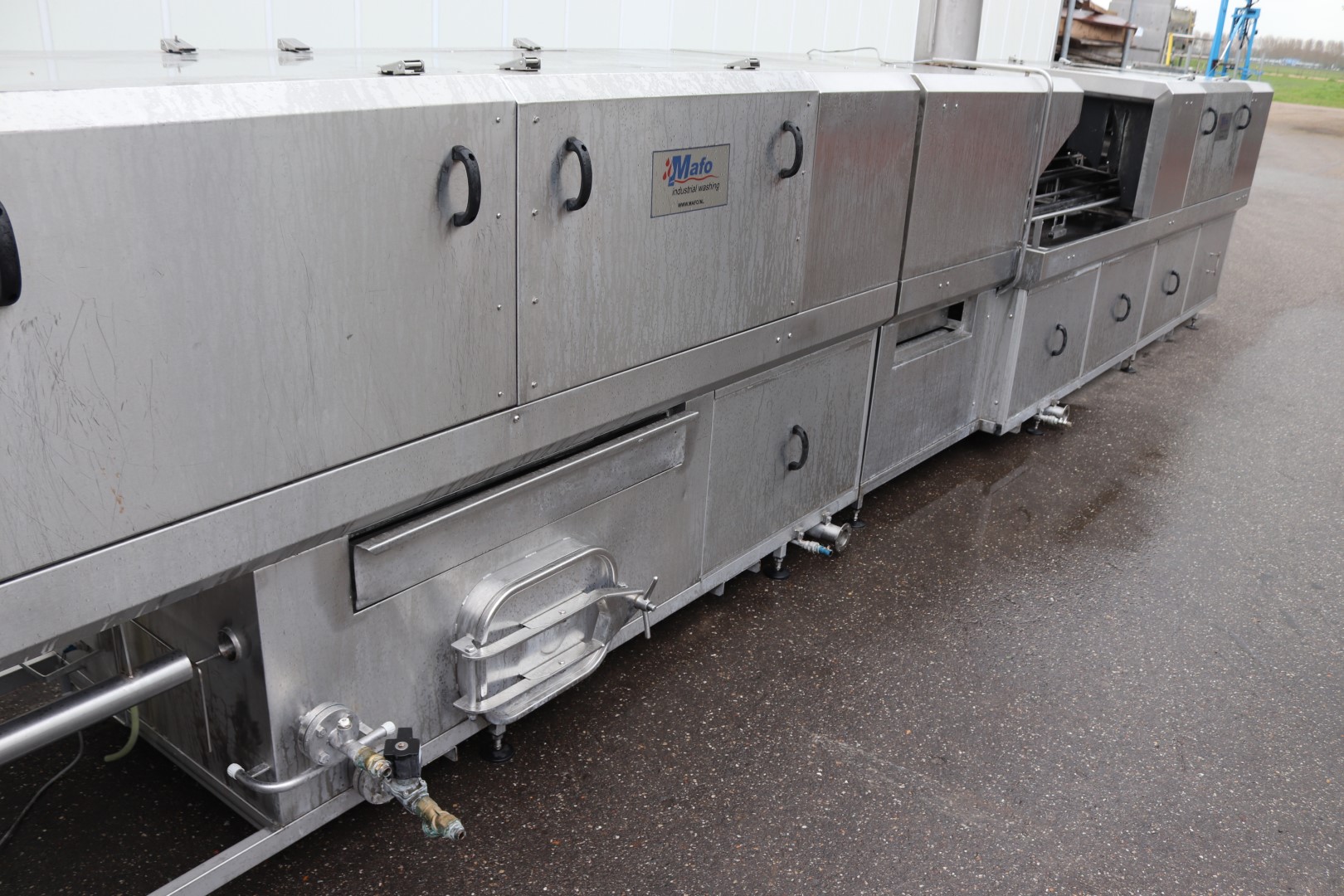

Секция основной мойки mafo 340M

Д x Ш x В = 3,4 x 1,2 x 1,6 м

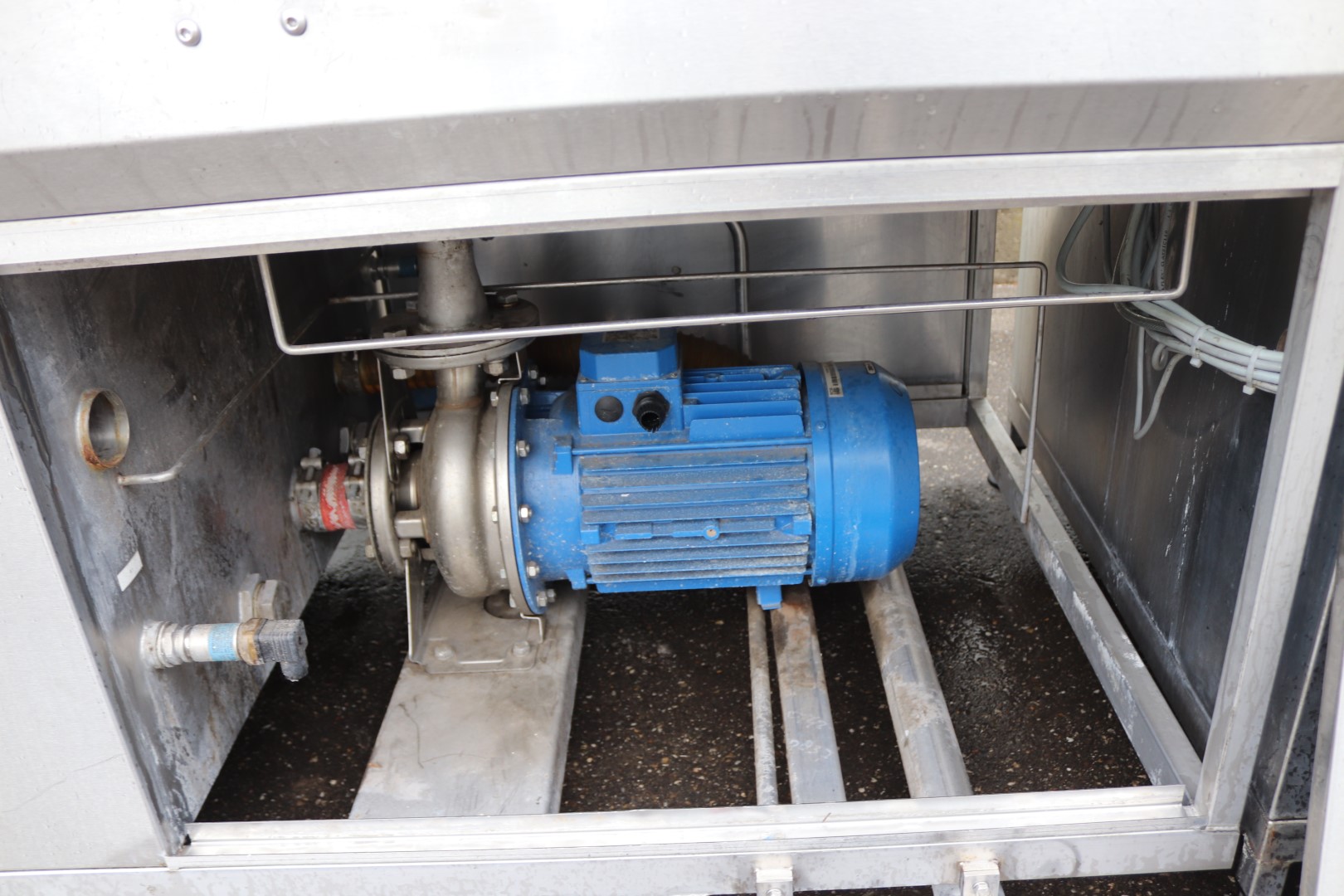

1 центробежный насос из нержавеющей стали, 11 кВт, 90 000 литров/час, 3 бар

1 контроллер уровня для защиты насоса от работы всухую

6 распылительных колец, ± 100 регулируемых форсунок из нержавеющей стали

1 резервуар ёмкостью 400 литров

1 автоматическое заполнение резервуара через датчик уровня и электромагнитный клапан

1 змеевик горячей воды, управляемый термостатом и электромагнитным клапаном

1 фильтрующий ящик с ячейкой 1,5 мм

2 люка для очистки (по одному с каждой стороны)

Рециркуляционное финальное ополаскивание

1 ополаскивающая линия с плоскоструйными соплами

1 резервуар объёмом ± 200 литров

1 автоматическое заполнение резервуара для автоматического наполнения

1 x 10 кВт электрический нагрев для температуры ополаскивания ± 60 °C

1 насос, 0,75 кВт, 1300 л/ч, 3 бар

Вода для финального ополаскивания подаётся при ± 40 °C

Вытяжка пара

1 вытяжная панель на входной стороне моечной машины

1 вытяжная панель на выходной стороне моечной машины

2 осевых вентилятора 0,37 кВт, 1 500 м/ч, в трубе из нержавеющей стали L = 1 м, 250 мм, пригодны для напора до ± 5 метров

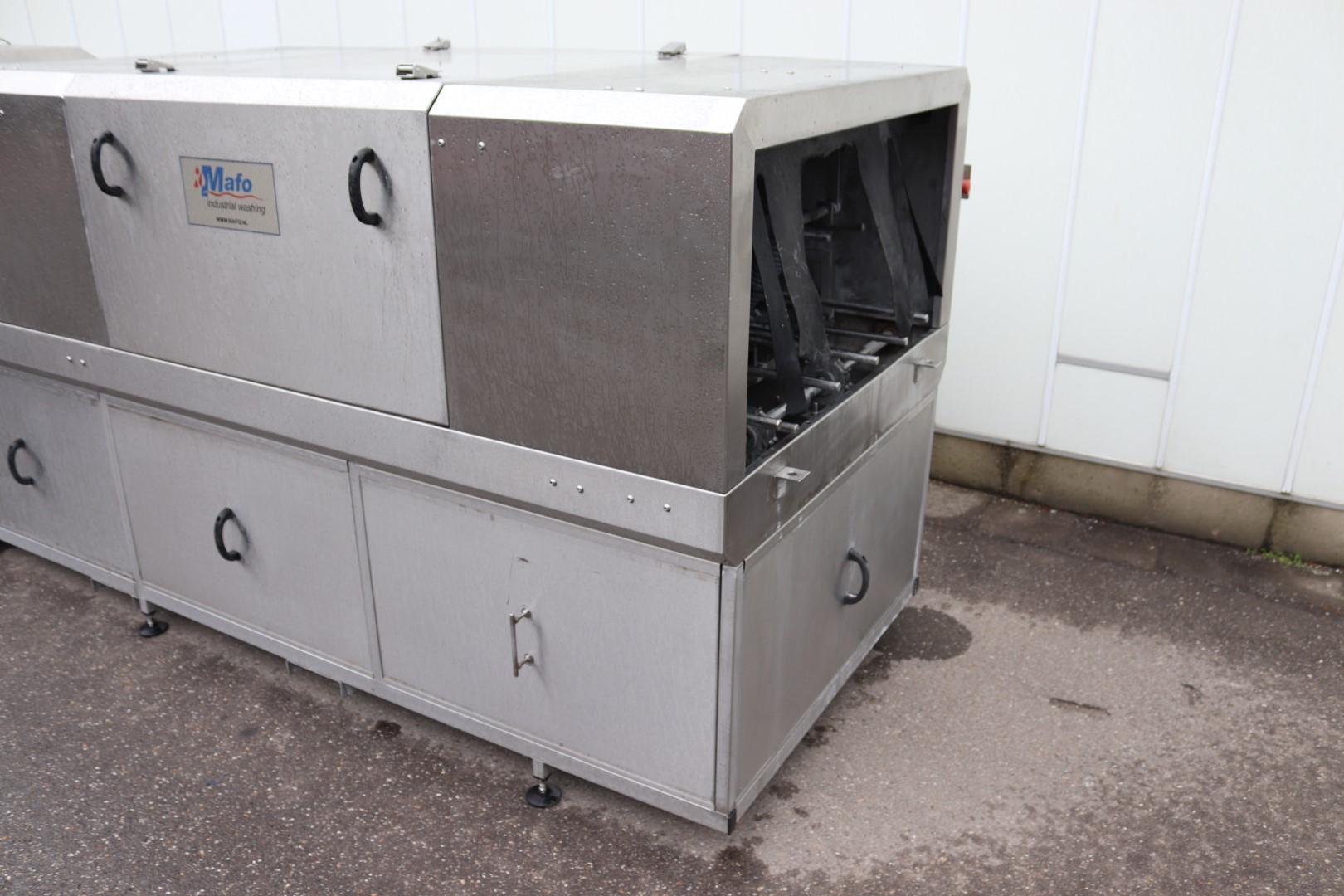

Секция обдува mafo 370MA

Д x Ш x В: ± 3,7 x 1,4 x 1,6 м

1 туннель (длина 2,3 м) над ножами, частично съёмный, как у моечной машины

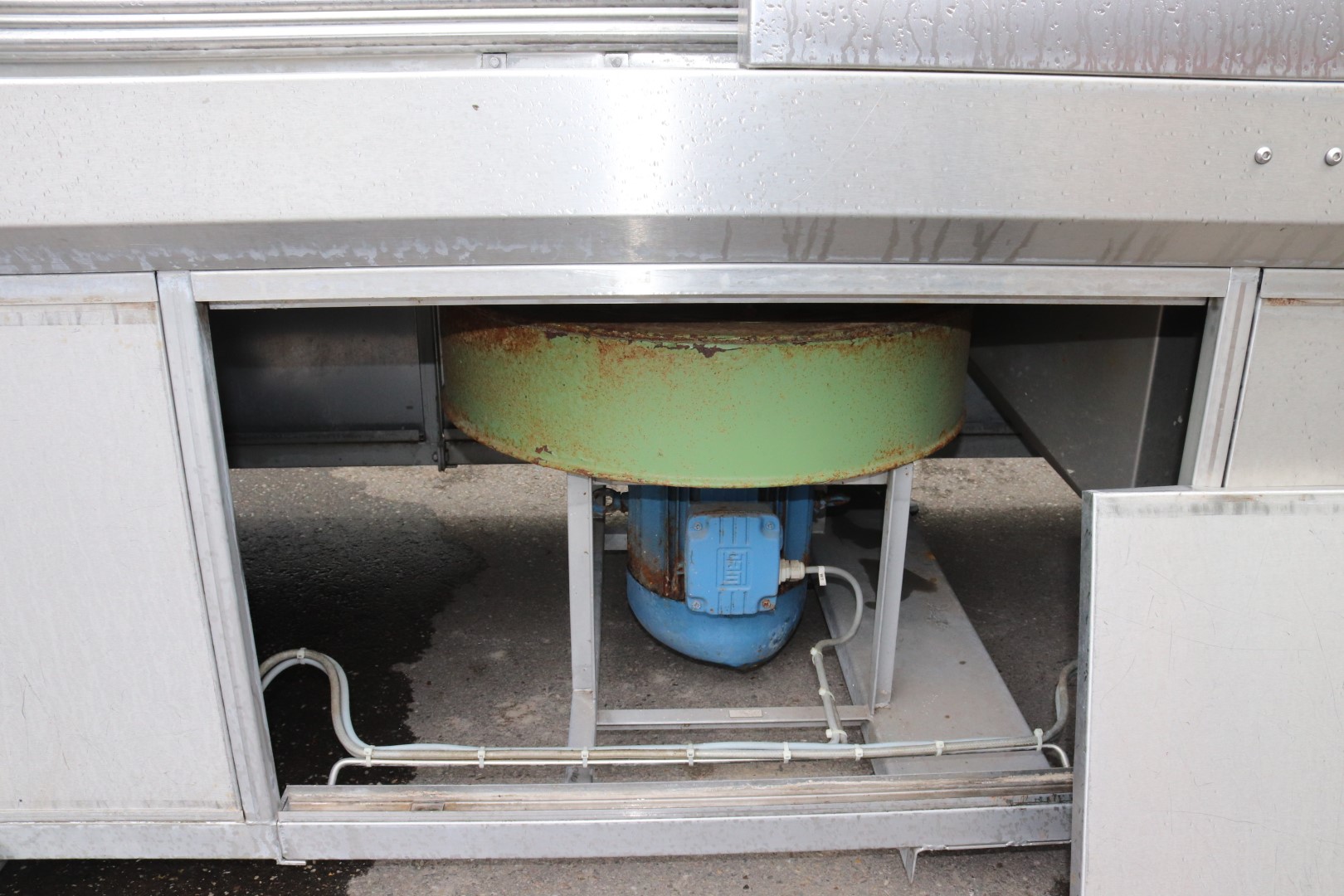

1 вытяжной вентилятор, 7,5 кВт, воздух: 4 000 м/ч (материал: сталь с покраской)

7,5 м воздушных ножей для всестороннего обдува продуктов (количество зависит от формы продукта)

Результат обдува может составлять ± 95 %, но зависит от температуры ополаскивающей воды, использования релаксанта и формы продукта

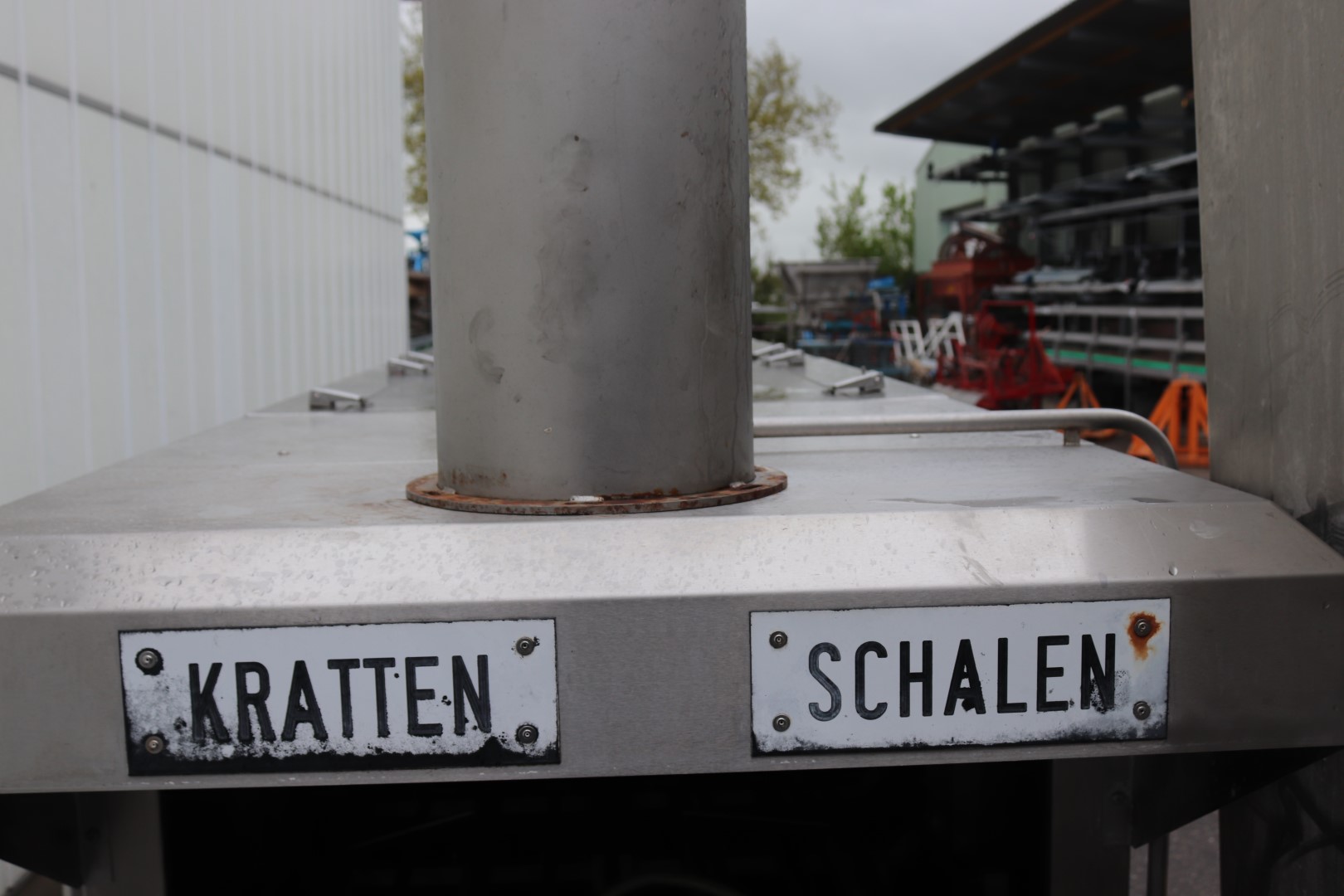

Линия для лотков

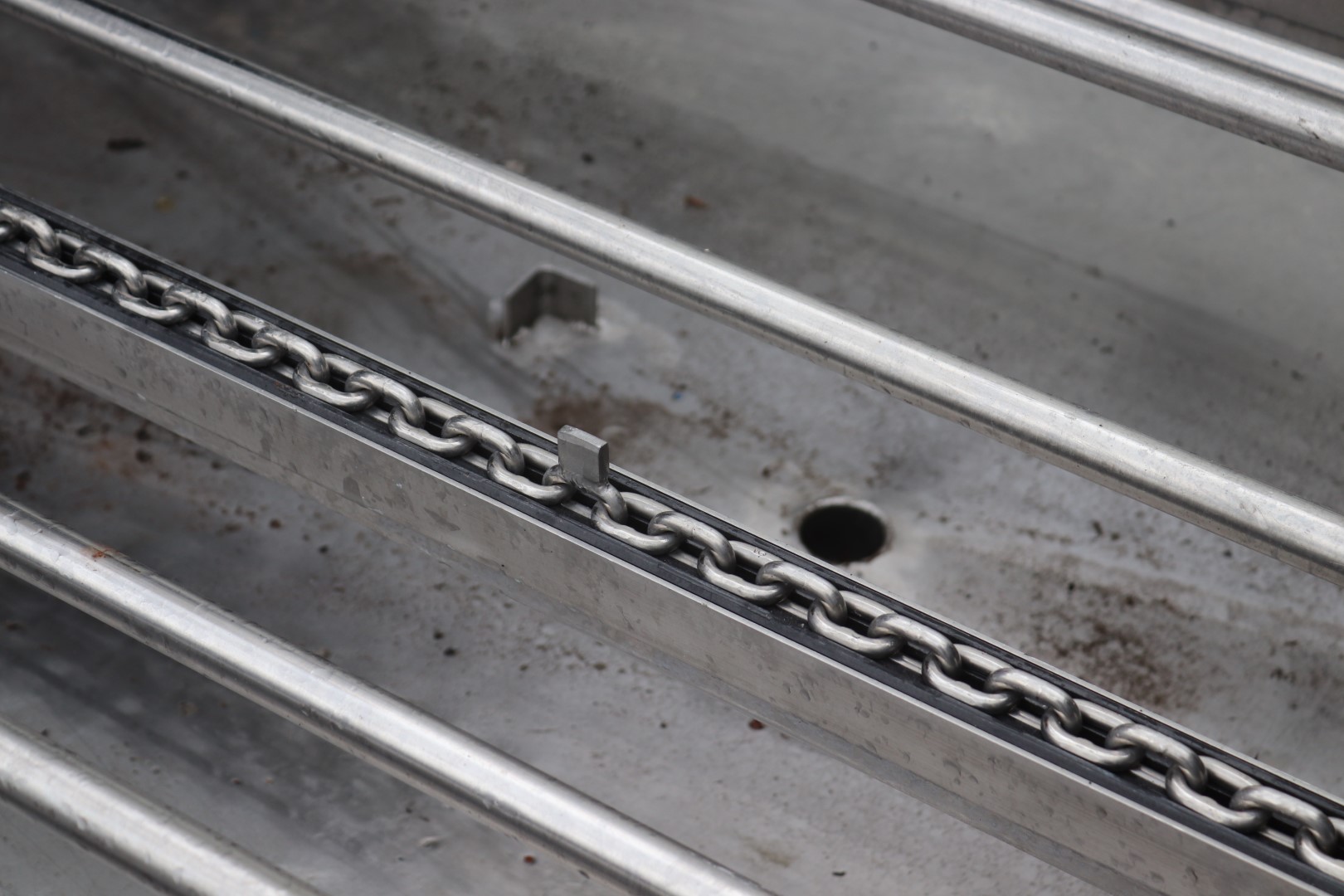

1 цепь из нержавеющей стали с роликами и направляющим профилем

1 натяжная станция для цепи

2 направляющих стержня рядом с цепью

2 неподвижных боковых направляющих

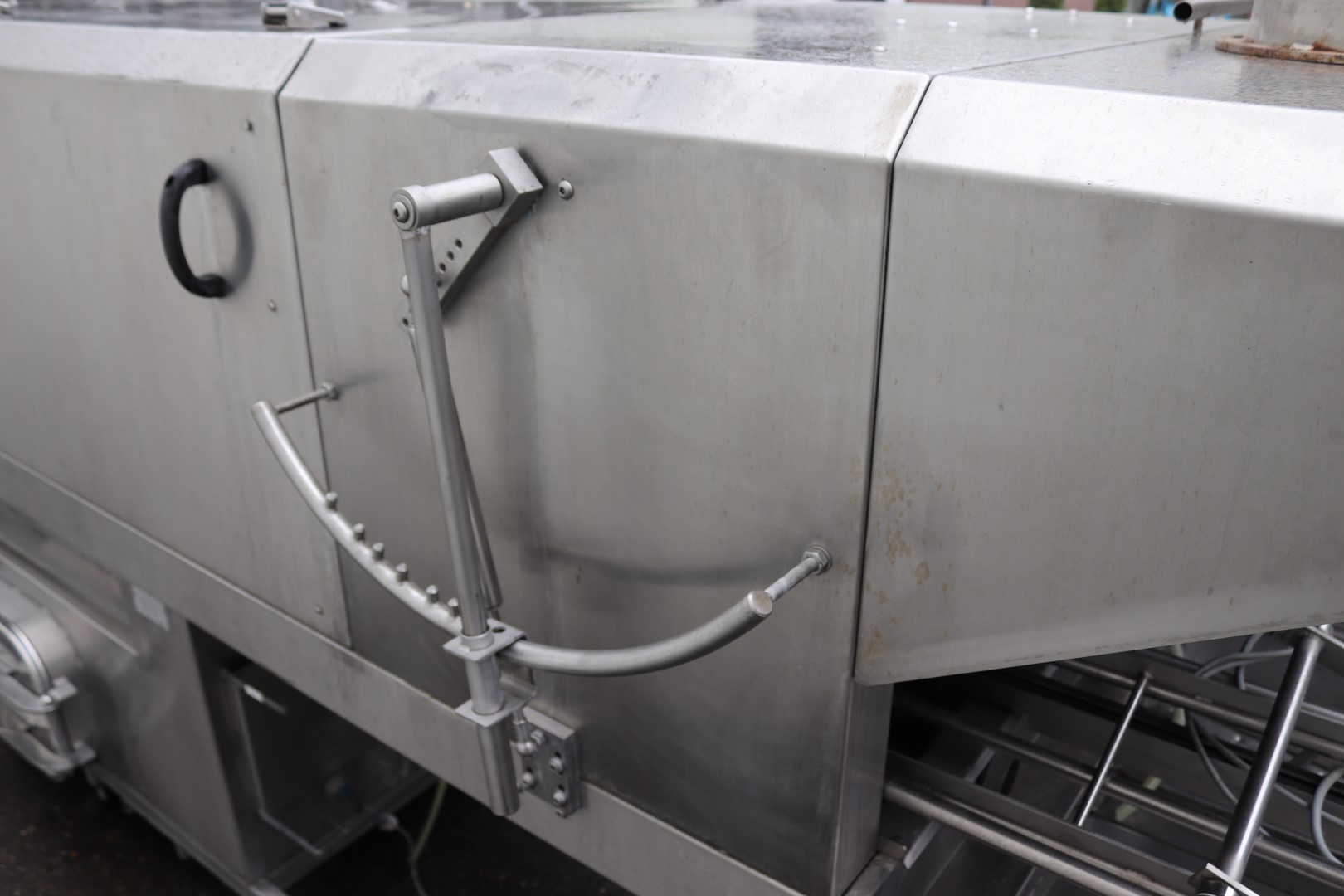

1 поворотная прижимная решётка

Линия для ящиков

1 цепь из нержавеющей стали с роликами и направляющим профилем

1 натяжная станция для цепи

2 направляющих стержня рядом с цепью

2 неподвижных боковых направляющих

1 расстояние

Привод

1 редуктор с частотным регулированием для переменной скорости транспорта (потенциометр в шкафу для настройки только уполномоченным лицом)

1 предохранительная муфта

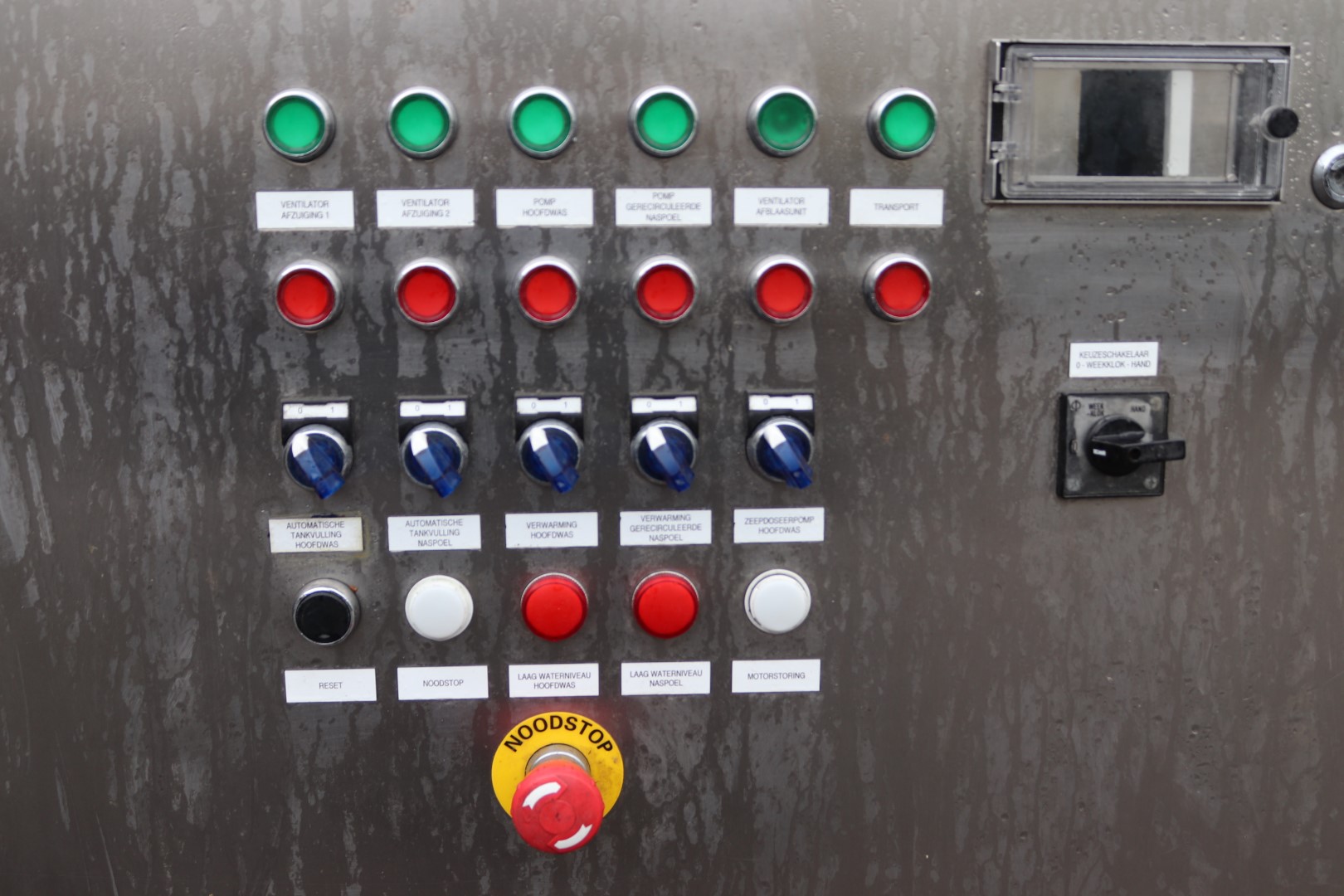

1.3 Распределительный щит

Нержавеющая сталь

Защита от брызг по стандарту IP65

Напряжение управления 24 В AC (переменный ток)

Комплектующие: Allen Bradley

Общее

Материал:

Установка почти полностью изготовлена из нержавеющей стали 304

Доступность:

Благодаря частично съёмным половинкам туннеля обеспечивается оптимальный доступ при обслуживании или чистке

Двери из нержавеющей стали с пластиковыми ручками, легко снимаются вокруг двигателя

Отсек

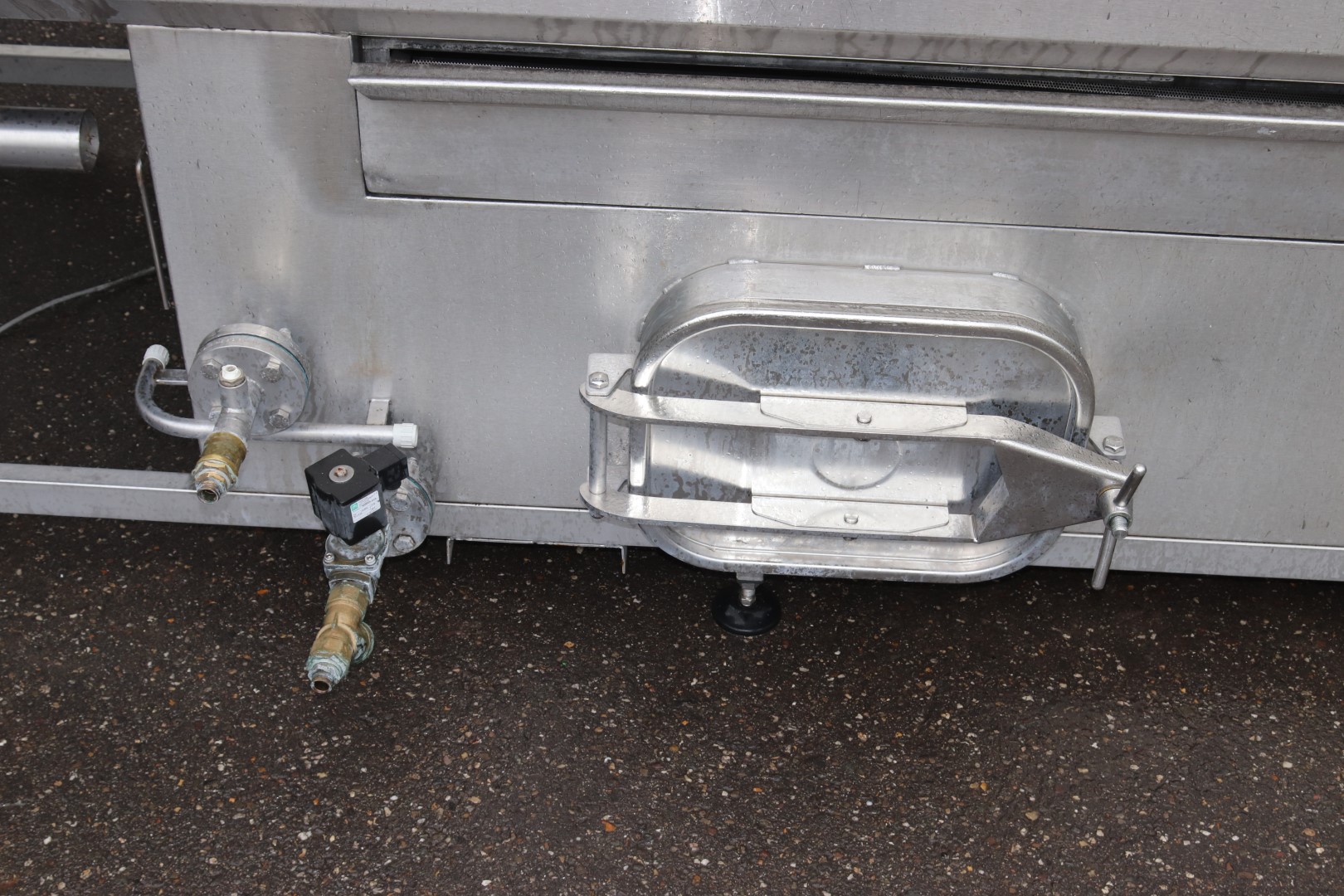

Люки очистки в резервуаре

Инструкция

Руководство, содержащее инструкции по эксплуатации и техническому обслуживанию, электрические схемы и спецификации компонентов, поставляется на голландском языке.

Параметры подключения

Энергопотребление: ± 30 кВт

Пусковой ток: 63 А

Параметры подключения: 400 В, 50 Гц, 3 фазы + ноль + земля

Расход воды: ± 100 л/ч (прим.: без учёта заполнения резервуаров) подключение: 2 x 3/4" ко всей водопроводной сети

2 x 2" комбинированный перелив/слив

Подключение горячей воды: 1"

Энергопотребление при:

температуре мойки 55 °C

горячей воде ± 40 °C для наполнения 34 кВт (газовый котёл)

• Разобрана для транспортировки
