Лесопильный станок Meadows Model 1 обладает прочной конструкцией благодаря сварной стальной раме, выполненной из 6-дюймового швеллера, W-образной балки аналогичного размера и профильной трубы 4 x 4 дюйма. Модель выпускается в двух вариантах исполнения: с механическим ручным управлением (телефонная трубка) или гидравлической системой.
Технические характеристики

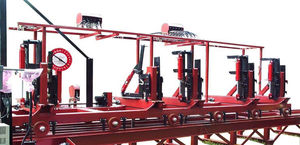

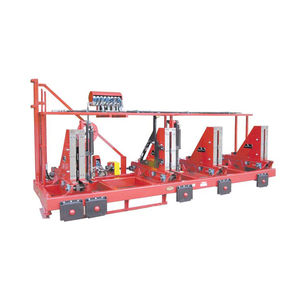

Рама тележки изготовлена из трубы сечением 3 x 4 дюйма. В комплектацию входят трещоточный кабельный зажим, 6 кареточных колес диаметром 1/2 дюйма с коническими подшипниками, скребки для очистки направляющих. Оси кареток диаметром 1 11/16 дюйма крепятся к конструкции посредством литых стальных подвесок. Длина стандартных рельсовых путей составляет 45 или 50 футов, но возможен заказ нестандартных размеров.

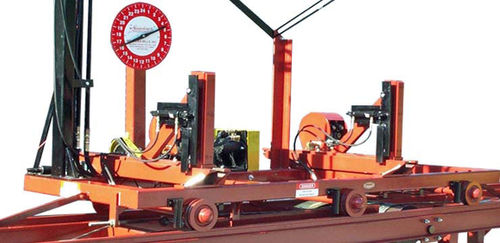

Головные блоки станка выполнены из стали и оснащены сменными лицевыми пластинами. Максимальное расстояние между ними (рабочий просвет) составляет 33 дюйма. Гидравлические блоки поддерживают установку одинарных или двухцепных регулировочных механизмов №50. Между подвижными элементами конструкции предусмотрены съемные износостойкие пластины из материала UHMW.
Диаметр ведущего вала и кабельного барабана в базовой версии станка составляет 1 11/16 дюйма. В гидравлической модификации используется барабан увеличенного диаметра 2 3/16 дюйма. Кабельный барабан имеет диаметр 11 дюймов при рабочей поверхности 15 дюймов и рассчитан на трос сечением 1/2 дюйма.

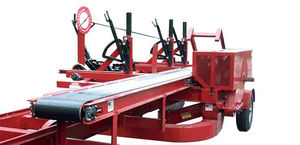

Ручка управления диаметром 2 7/16 дюйма комплектуется хомутами для пильного полотна длиной 6 дюймов (возможны другие размеры). Приводной конвейер приводится в действие от оправки и предлагается в двух вариантах: 14-футовый с 16-дюймовой лентой или 75-футовый с аналогичной лентой. Доступно изготовление транспортера индивидуальной длины. Пильная направляющая оснащена регулировочным рычагом дистанционного управления.
| Тип | ленточная |
| Тип | горизонтальная, вертикальная |
| Конструкция | стационарная |
| Другие характеристики | с бензиновым двигателем |
