Обзор

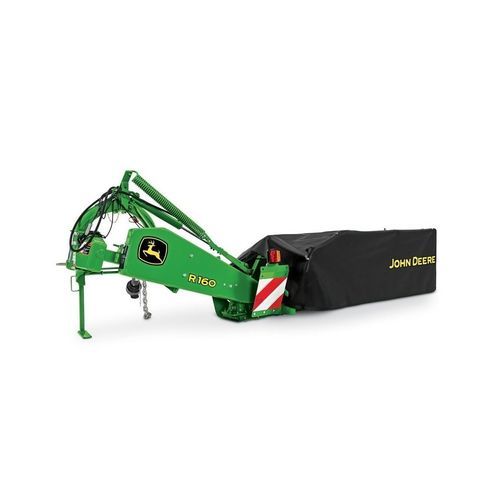

Косилка дисковая R160 — это навесное оборудование для заднего крепления, предназначенное для использования с тракторами, оснащенными трехточечной навеской. Среди преимуществ модели выделяются удобство подключения к навеске, конструкция рамы с увеличенным клиренсом, а также шпиндель диска, который легко снимается для обслуживания.
Ключевые характеристики
Простое подключение к трехточечной навеске Категорий 1 и 2 (не поддерживает быстросъем)
Рама и подвеска с увеличенным дорожным просветом
Шпиндель диска снимается сверху режущей балки для упрощения обслуживания
Крепление и навеска
Модель R160 крепится к тракторам с трехточечной навеской Категорий 1 и 2. Для фиксации рычагов навески используется опорная стойка. Нижние пальцы навески регулируются влево или вправо, позволяя адаптировать смещение косилки под тракторы с разной шириной колеи; диапазон смещения составляет 172 мм (7 дюймов).
Режущая балка и привод
Прочная дисковая режущая балка приводится в действие системой ременного привода multi-V, которая передает мощность от коробки передач к каждому диску. Передача мощности осуществляется через шестерни, работающие в масляной среде, что обеспечивает тихую, плавную и надежную работу. Все модели оснащены пружинным натяжителем ремня, который автоматически компенсирует начальное растяжение ремня, увеличивая его срок службы.
Диски и ножи
Высокоскоростные вращающиеся диски работают на 2 986 об/мин, что позволяет справляться с тяжелыми условиями эксплуатации. Низкопрофильная режущая балка обеспечивает близкий срез, сохраняя уровень балки; высота среза регулируется изменением ее наклона. На каждом диске установлено два свободно качающихся ножа, которые легко снимаются и заменяются. Каждый нож имеет две режущие кромки, что удваивает его ресурс.
Шпиндель диска и защита от ударов
Режущая балка защищена от сильных ударов благодаря предохранительным элементам вала привода и съемным шпинделям дисков. Предохранительные элементы снижают риск внутренних повреждений балки, повышая ее надежность. Шпиндели дисков снимаются сверху балки, что упрощает обслуживание. Каждый диск может откидываться при столкновении с твердыми предметами, минимизируя повреждения.
Подъем и подвеска
Косилка R160 оснащена гидроцилиндром для перевода режущей балки из рабочего положения в транспортное, где она автоматически фиксируется. Мощная пружина обеспечивает равномерное плавание балки по всей длине, что гарантирует стабильную работу на полях с различным рельефом. Диапазон наклона режущей балки составляет от +35° до -22°, обеспечивая широкий спектр углов среза.
Дополнительные сведения
Конструкция R160 основана на общих принципах с другими моделями серии R (например, R200), однако некоторые параметры могут отличаться.
Технические характеристики
Модель: R160
Количество дисков: 4
Количество ножей: 8
Ширина скашивания: 1,6 м (5,25 фута)
Вес: 420 кг (925 фунтов)
Скорость вращения дисков: 2 986 об/мин
Диапазон наклона: от +35° до -22°
Система подъема: Гидравлическая
Минимальная мощность ВОМ: 22 кВт (30 л.с.)
Частота ВОМ: 540 об/мин
Базовый код продукта: 2220E
Артикул продукта: r160_e
| Монтаж | заднего монтажа |
| Технология | дисковая |
| Количество лезвий | c 8 лезвиями |
| Количество дисков | с 4 дисками |
| Другие характеристики | с приводным валом, для трактора, для интенсивного использования, ротационная |
| Рабочая ширина | 1,6 m (5'02" ) |
| Необходимая мощность | 22 kW (29,9 hp) |
| Частота вращения | 540 rpm (3 392,9 rad.min-1) |
| Вес | 420 kg (925,9 lb) |
