Обзор

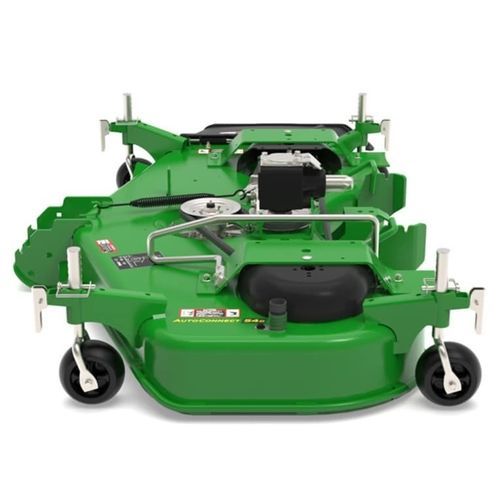

Косильная дека 54D с центральной установкой оснащена системой AutoConnect™ для монтажа методом drive-over и приводится в действие через средний вал отбора мощности (ВОМ). Предназначена для работы с компактными тракторами, позволяя выполнять покос без демонтажа заднего навесного оборудования (3-точечная навеска, погрузчики, экскаваторы). Высота скашивания (HOC) регулируется непосредственно с трактора с помощью специальной рукоятки.
Ключевые особенности
Система AutoConnect™ drive-over обеспечивает быструю установку без использования инструментов.
Совместимость с задней 3-точечной навеской позволяет сохранять навесное оборудование во время работы.
Привод от среднего ВОМ через вал (без ременной передачи) гарантирует простоту подключения и надежность.
Регулировка высоты среза (2,54–10,16 см / 1–4 дюйма) с помощью ручки HOC.
Прочные двусторонние фиксаторы для надежного крепления.
Конструкция, удобная для обслуживания: съемные пандусы drive-over, смазываемые шпиндели ножей и приводной вал.
Установка и снятие
Общие требования: Для монтажа/демонтажа необходим полный привод и пониженная передача. Работы выполняются на твердой ровной поверхности. Перед началом установите HOC в положение монтажа.
Установка:
1. Установите HOC в положение монтажа.
2. Поднимите рукоятки позиционных колес, чтобы освободить фиксаторы.
3. Опустите подъемный рычаг косилки и медленно заезжайте на деку, ориентируясь по направляющей штанге.
4. Продолжайте движение до фиксации задних защелок.
5. Для AutoConnect PTO: поднимите деку, установите HOC на рабочую высоту и зафиксируйте колеса шпильками.
6. Для ручного подключения PTO: остановите трактор, подсоедините вал вручную, затем поднимите деку и зафиксируйте колеса.
Снятие:
1. Остановитесь на ровной поверхности, освободите шпильки колес и установите HOC в положение монтажа.
2. Для AutoConnect PTO: переведите фиксаторы вперед и осторожно отъедьте назад.
3. Для ручного PTO: отключите вал, закрепите его для транспортировки, затем отъедьте назад.
Механизм подъема
Передняя тяга с пружинным натяжением обеспечивает автоматическое подключение к передней подвеске трактора. Вал ВОМ автоматически выравнивается при соединении. Варианты подъема:
- Стандартный механический: управляется рычагом rockshaft.
- Опциональный гидравлический: независимое управление через двойной SCV (джойстик погрузчика).
- Независимый гидравлический: требует наличия третьего SCV на тракторе.
Совместимость
Подходит для тракторов: 1023E, 1025R, 1026R.
Тракторы серий 1 и 2025R оснащены двойным mid-SCV; гидравлический подъем может использовать двойной или третий SCV.
Технические характеристики
Модель: 54D
Ширина захвата: 137 см / 54 дюйма.
Общая ширина: дефлектор вверх – 152 см / 60 дюймов; дефлектор вниз – 174 см / 68,5 дюймов.
Высота среза (HOC): 2,54–10,16 см (1–4 дюйма).
Количество ножей: 3
Длина ножа: 48,5 см / 19,1 дюйма.
Толщина ножа: 0,63 см / 0,25 дюйма.
Скорость кончика ножа (2600 об/мин): 5106 м/мин (16751 fpm).
Толщина деки: 10 gauge / 3,416 мм / 0,1345 дюйма.
Вес: 89 кг / 197 фунтов.
Размер опорных колес: 12,7 см / 5 дюймов (передние и задние).
Привод: средний ВОМ (без ремней); задний ВОМ остается свободным.
Особенности: съемные пандусы, смазываемые шпиндели, усиленный передний край и боковины деки, пластиковый кожух выброса.
| Монтаж | для промежуточного монтажа |
| Технология | ротационная |
| Другие характеристики | с приводным валом, для трактора, компактная, для интенсивного использования, ротационная |
| Рабочая ширина | 137 cm (53,94 in) |
| Частота вращения | 2 600 rpm (16 336,3 rad.min-1) |
| Вес | 89 kg (196,2 lb) |
