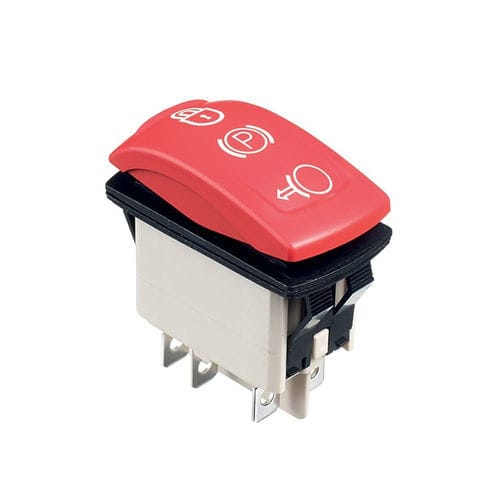

Клавишный выключатель KR00813 IP68 для сельскохозяйственного оборудования для панелей управления

Современные силовые кулисные переключатели с эргономичным дизайном и изогнутыми формами.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Серия: KR.

Клеммы: 6 штук с барьером, тип соединения — пайка или быстрое подключение.

Символы: предупреждение об опасности (0085).

Область A Символы: движение.

Технические характеристики

Особенности:

- Оригинальная форма качалки.

- Разнообразие цветовых решений.

- Символы нанесены лазерной гравировкой.

- Доступны модели с подсветкой и без.

- Варианты герметизации: IP68 или IP69K.

Общие параметры:

- Минимальный механический ресурс: 150 000 циклов.

Эксплуатационные характеристики:

- Степень защиты: K — IP68 (только для передней панели по IEC 60529), Z — IP69K (полная герметизация по DIN 40050-9).

- Устойчивость к соляному туману: 96 часов (стандарт IEC 512-6, испытание 11f).

- Вибростойкость: 10-500 Гц / 10 g (IEC 60068-2-6).

Электрические параметры:

- Номинальный ток/напряжение для резистивной нагрузки:

- Серебряные контакты (A): 5 А 24 В постоянного тока (100 000 циклов), 10 А 24 В постоянного тока (10 000 циклов, только клеммы 6,35 x 0,8).

- Серебряные контакты (S): 20 А 12 В постоянного тока (10 000 циклов).

- Золотые контакты (D): 20 мА 12 В (150 000 циклов).

- Номинальный ток/напряжение для ламповой нагрузки (серебряные контакты A):

- Функции 1 и 6: 100 Вт 24 В постоянного тока (10 000 циклов).

- Остальные функции: 60 Вт 24 В постоянного тока (10 000 циклов).

- Максимальное начальное сопротивление контактов: 10 мОм.

- Минимальное сопротивление изоляции: 1 000 МОм при 500 В постоянного тока.

- Диэлектрическая прочность: не менее 2 000 Vrms 50 Гц между клеммами.

Материалы:

- Корпус и ободок: PA 6-6.

- Привод: ABS.

- Контакты и клеммы: латунь с цельным серебряным зерном, серебряное (A, S) или золотое (D) покрытие.

- Контактный ролик: латунь с никелированным покрытием.
