Гидравлический мембранный клапан LEOPARD предназначен для автоматического регулирования давления в водопроводных сетях. Он снижает выходное давление и поддерживает минимальный уровень в магистрали высокого давления независимо от нагрузки.

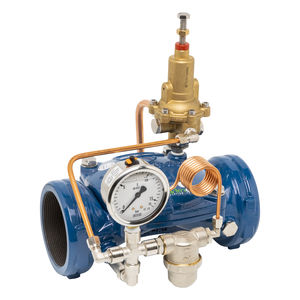

Редукционно-поддерживающий клапан LEOPARD
Клапаны LEOPARD производятся в диапазоне диаметров от DN 20 до DN 300.
Назначение
Устройство совмещает функции редукции и поддержания давления, работая независимо в каждом режиме. Обеспечивает защиту системы от:
-пониженного давления;
-избыточного давления.
Основная сфера применения - автоматическое снижение давления в распределительных сетях и поддержание минимального напора в магистралях высокого давления.
Принцип работы

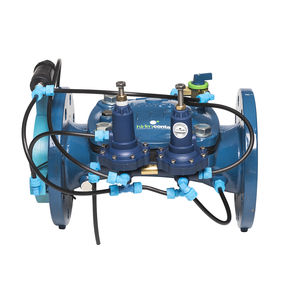

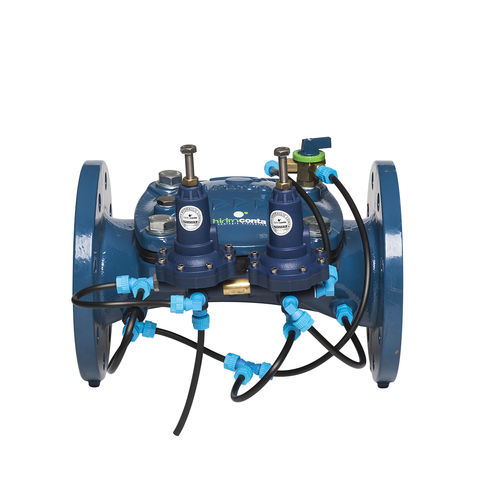

Редукционный пилот регулирует положение клапана, поддерживая постоянное давление на выходе согласно заданным настройкам. Поддерживающий пилот контролирует минимальное давление на входе. Регулировка редукционного пилота выполняется в соответствии с требованиями системы.
Для уменьшения выходного давления винт пилота поворачивают по часовой стрелке, для увеличения - против часовой стрелки. Аналогичные действия с управляющим винтом редуктора изменяют входное давление. Важно учитывать:
-Максимальный коэффициент снижения: 1/3 от входного давления. Например, при входном давлении 6 бар выходное составит 2 бар. При значениях ниже 2 бар возможны кавитационные явления.
| Функция | для регулировки |
| Применение | для орошения |
| Привод | гидравлический |
| Другие характеристики | высокое давление |
| DN | МИН.: 20 mm (0,787 in) МАКС.: 300 mm (11,811 in) |
