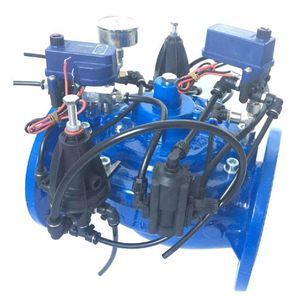

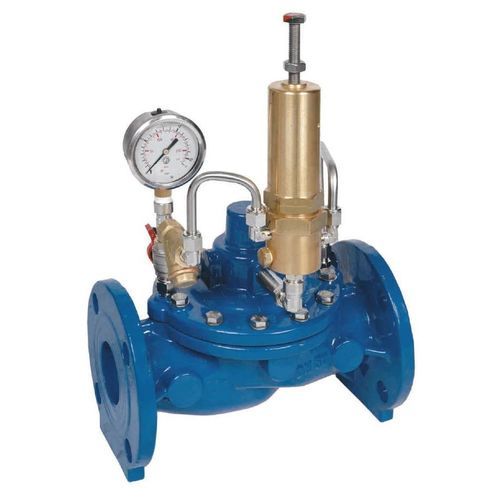

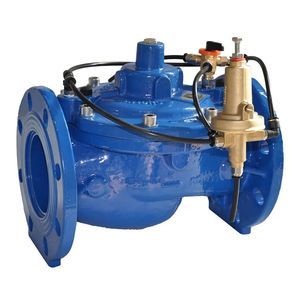

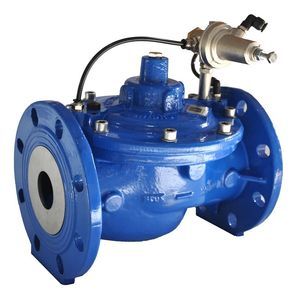

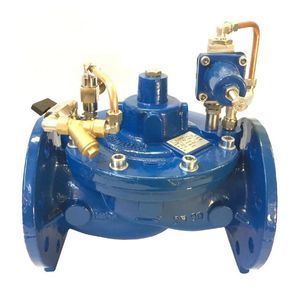

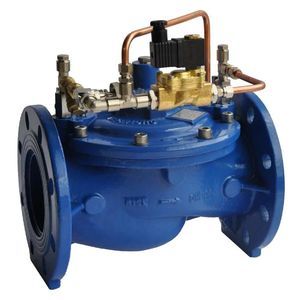

Клапан быстрого сброса давления Hydromodul-C представляет собой гидравлически управляемый мембранный предохранительный клапан, предназначенный для оперативного устранения избыточного давления с минимальным уровнем кавитации и потерей напора. Применяется в системах орошения, водопроводных сетях и промышленных системах водораспределения. Конструкция клапана обеспечивает удобство обслуживания без необходимости демонтажа с трубопровода, а также позволяет изменять его функции путем доработки пилотного контура.
Основные характеристики и преимущества
Корпус гидродинамического типа globe выполнен без застойных зон, что способствует снижению потерь давления. Стандартный материал корпуса — ковкий чугун (GS500 / GGG50); по запросу доступен вариант из углеродистой стали. Защитное покрытие включает полиэфирную порошковую окраску, нанесенную в печи при температуре 200°C с минимальной толщиной слоя 250 µm. Направляющий шток поршня и специальная форма диска и седла минимизируют риск кавитации. По желанию возможно установка съемного седла из нержавеющей стали для повышения устойчивости к кавитации. Проточный канал свободен от препятствий, в запирающей секции отсутствуют спицы или решетки, что предотвращает забивание и упрощает обслуживание. Дополнительно доступен рассеивающий корпус-заглушка для улучшения диссипации давления и стабилизации открытия. Шток и возвратная пружина выполнены из нержавеющей стали, при этом пружина находится вне потока. Диафрагма из Buna-N с нейлоновым армированием и антиабразивный полиуретановый уплотнительный диск поршня повышают надежность. Опциональная сливная пробка в днище позволяет проводить полную промывку или слив при замерзании. Обслуживание пилотного контура возможно без остановки работы клапана. Основной манометр для калибровки пилота входит в комплектацию; дополнительные манометры доступны по запросу.
Соответствие стандартам
Клапан соответствует стандартам фланец к фланцу UNI-EN 558-1, DIN 3202 серия F5. Отверстия фланцев выполнены в соответствии с ISO PN10-16; совместимость с ANSI 150–300 возможна по запросу. Также изделие соответствует требованиям для использования с питьевой водой по стандартам DM174 / GU166 / DE98/83CE.
Технические характеристики
Модель / Серия: Hydromodul-C
Тип клапана: Быстрый сброс / скоростной сброс, мембранно-пилотируемый предохранительный клапан
Материал корпуса: Ковкий чугун (GS500 / GGG50) стандарт; углеродистая сталь по запросу
Покрытие: Полиэфирная порошковая окраска в печи при 200°C, толщина слоя 250 µm
Поршень и седло: Направляющий шток; специальная форма диска/седла для снижения кавитации; опциональное съемное седло из нержавеющей стали
Уплотнение: Антиабразивный полиуретановый уплотнительный диск; диафрагма из Buna-N с нейлоновым армированием
Внутренние компоненты: Шток, возвратная пружина и крепеж из нержавеющей стали; пружина находится вне потока
Путь потока: Свободный проход без препятствий; отсутствие элементов в запирающей секции
Обслуживание: Удобный доступ к внутренним частям без демонтажа с трубопровода; обслуживание пилотного контура в рабочем состоянии
Опциональные аксессуары: Рассеивающий корпус-заглушка, сливная пробка, дополнительные манометры
Фланцевые стандарты и сверловка: UNI-EN 558-1 / DIN 3202 F5; сверловка ISO PN10-16; совместимость с ANSI 150–300 по запросу
Соответствие: Пригоден для использования с питьевой водой согласно DM174 / GU166 / DE98/83CE.
| Функция | для безопасности |
| Применение | для орошения |
| Привод | с ручным управлением |
| Материал | из чугуна |
| Другие характеристики | резьбовой, 2 канала |
| DN | МАКС.: 300 mm (11,811 in) МИН.: 80 mm (3,15 in) |
