Продукт

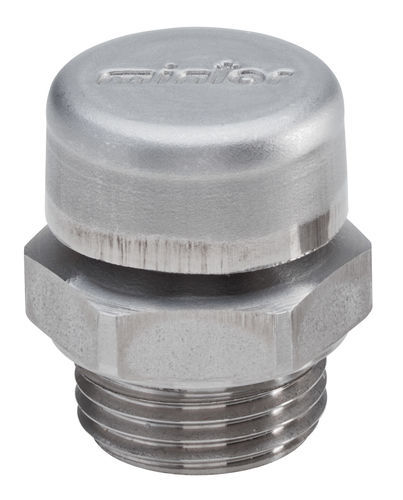

Вентиляционная пробка TSSR INOX с внутренним клапаном, изготовленная из нержавеющей стали 316.
Описание
Изделие выполнено из нержавеющей стали 316 и оснащено внутренним клапаном, отрегулированным на диапазон давления 0,15–0,30 бар. Клапан автоматически открывается для сброса избыточного давления, возникающего из-за турбулентности жидкости, одновременно предотвращая проникновение загрязнений. Внешнее уплотнение не входит в комплект поставки.
Рабочая температура
От -20°C до +100°C.
Доступные варианты
1/4"
3/8"
1/2"
Рекомендации по монтажу
Устройство не предназначено для эксплуатации в перевернутом положении. Установка или тестирование в таком положении может привести к нарушению работы и не соответствует техническим требованиям.
Технические параметры (GAS ISO 228)
КОД | РЕЗЬБА | d | h | f | e | s
1GTSSR1X | 1/4" | 16.5 | 19 | 8 | 17 | 19
1GTSSR2X | 3/8" | 16.5 | 19 | 8 | 20 | 22
1GTSSR3X | 1/2" | 21 | 22 | 10 | 24 | 26.8
Основные характеристики
Материал: нержавеющая сталь AISI 316
Диапазон срабатывания клапана: 0,15–0,30 бар
Назначение: сброс избыточного давления при турбулентности жидкости с защитой от загрязнений
Комплектация: без внешнего уплотнения
Температурный режим: от -20°C до +100°C
Ограничения: запрещена эксплуатация в перевернутом положении
Доступные типоразмеры резьбы: 1/4", 3/8", 1/2"
Габариты (d/h/f/e/s):
1GTSSR1X – 16.5/19/8/17/19
1GTSSR2X – 16.5/19/8/20/22
1GTSSR3X – 21/22/10/24/26.8
| Функция | с пневматической продувкой |
| Применение | воздушный |
| Привод | пневматический |
| Материал | из нержавеющей стали |
| Другие характеристики | резьбовой |
| DN | МАКС.: 21 mm (0,827 in) МИН.: 16,5 mm (0,65 in) |
