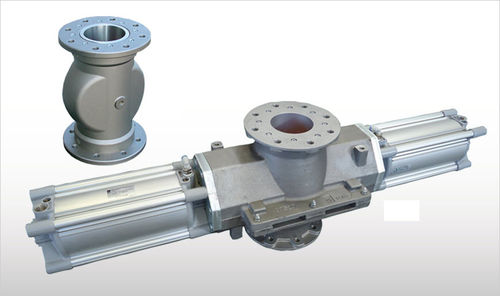

Пинч-клапаны VM/VMM применяются для перекрытия потока сыпучих материалов в системах пневмотранспорта и других трубопроводных системах. Также их можно использовать как запорные устройства на трубах при загрузке силосов.
Конструкция
Корпус клапана выполнен из алюминиевого сплава, гильзы изготовлены из армированного тканевого материала. Опорные втулки гильз производятся из алюминиевого сплава, закаленной углеродистой стали или нержавеющей стали марок 304/316.
Принцип работы
Клапаны VM и VMM предназначены для перекрытия потока материалов в пневмотранспортных системах и трубопроводах. Они также могут выполнять функцию запорных устройств на силосных загрузочных трубах.
Клапаны VM работают за счет подачи сжатого воздуха через резьбовое отверстие, что приводит к деформации гибкой втулки и герметичному перекрытию прохода. Эти клапаны эффективны для транспортировки порошков, гранул, волокон, вязких смесей и жидкостей.
Клапаны VMM оснащены двумя пневмоцилиндрами одностороннего действия. При подаче воздуха втулка остается открытой, а при его отсутствии цилиндры деформируют втулку, герметично закрывая проход. Данные клапаны подходят для работы с порошками, гранулами, волокнами, плотными смесями и жидкостями.
Технические параметры
Для клапанов VM доступны диаметры прохода от 13 мм (1/2 дюйма) до 200 мм (8 дюймов).
Для клапанов VMM предлагаются следующие диаметры прохода: 40 мм (1 дюйма), 50 мм (2 дюйма), 65 мм (2 дюйма), 80 мм (3 дюйма), 100 мм (4 дюйма), 125 мм (5 дюйма), 150 мм (6 дюймов), 200 мм (8 дюймов).
| Применение | для наполнения, для навозной жижи |
| Привод | пневматический |
| Материал | из нержавеющей стали, из стали |
| Другие характеристики | резьбовой, для силоса |
