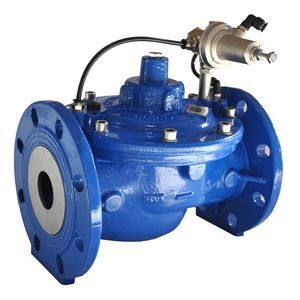

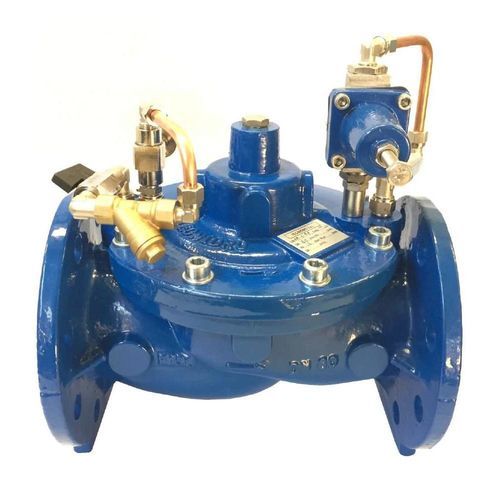

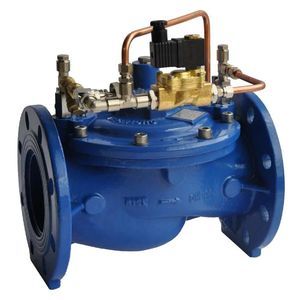

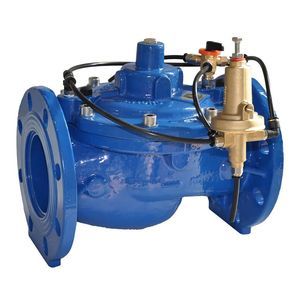

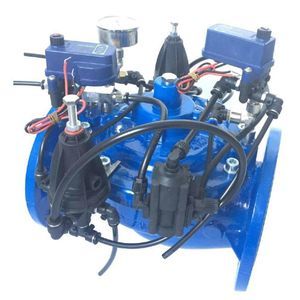

Редукционный клапан Hydromodul-C представляет собой пилотируемый регулирующий клапан, который применяется для снижения и поддержания давления на выходе в системах водоснабжения и орошения. Конструкция включает глобусный корпус с минимальными гидравлическими потерями и опциональными решениями для защиты от кавитации, а также обеспечивает удобство обслуживания без демонтажа.
Ключевые особенности
Глобусный корпус с оптимизированной гидродинамикой исключает зоны застоя, снижая потери давления.
Полнопроходная конструкция без внутренних препятствий уменьшает риск засорения и упрощает очистку.
Полностью направленный шток с независимой направляющей, форма поршня и седла спроектированы для минимизации кавитации.
Дополнительное съемное седло из нержавеющей стали повышает устойчивость к кавитации.
Опциональный рассеивающий корпус (cage obturator) позволяет стабилизировать работу при высоких перепадах давления без модификации клапана.
Возвратная пружина вынесена за пределы потока для исключения турбулентности и засорения.
Конструкция упрощает обслуживание: внутренние компоненты доступны без снятия клапана с трубопровода, пилотная цепь обслуживается при работающем клапане, все управляющие подключения расположены на крышке.
Опциональная сливная пробка в нижней части обеспечивает полный слив жидкости, что важно при угрозе замерзания.
Базовый манометр для настройки пилота входит в комплект, дополнительные манометры доступны по запросу.
Функциональность может быть расширена за счет модификации пилотной цепи.
Технические параметры
Материал корпуса: ковкий чугун GS500 / GGG50 (возможна поставка в стальном исполнении).
Покрытие: полиэфирное порошковое напыление с термообработкой при 200 °C, минимальная толщина 250 мкм.
Шток и возвратная пружина: нержавеющая сталь.
Крепежные элементы крышки: нержавеющая сталь.
Мембрана: армированный нейлоном бутилкаучук Buna-N.
Уплотнительный диск поршня: износостойкий полиуретан.
Стандарт межфланцевого соединения: UNI-EN 558-1, серия DIN 3202 F5.
Фланцы: ISO PN10-16, возможна адаптация под ANSI 150-300.
Соответствует требованиям для питьевой воды (DM174 / GU166 / DE98/83CE).
Сферы использования
Оросительные системы
Городское водоснабжение и гидротехнические объекты
Промышленные водопроводные сети
Сервис и опции
Обслуживание без демонтажа с трубопровода.
Работа с пилотной цепью без остановки клапана.
Дополнительные опции: съемное седло из нержавеющей стали и рассеивающие корпуса для высоких перепадов давления.
Сливная пробка для защиты от замерзания.
Дополнительные манометры и варианты исполнения фланцев по запросу.
Документация
Технический паспорт: HM-C-RP2M-ITA_ENG-v02.pdf (1.66 MB) содержит подробные данные о габаритах, материалах и рабочих характеристиках.
| Применение | для орошения |
| Привод | с ручным управлением |
| Материал | нейлоновый, из нержавеющей стали, из чугуна |
| Степень защиты | усиленный |
| Другие характеристики | 2 канала |
| DN | МАКС.: 300 mm (11,811 in) МИН.: 80 mm (3,15 in) |
