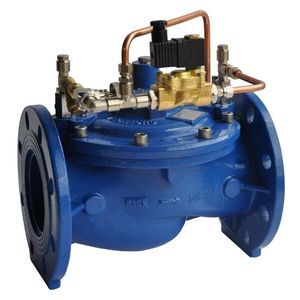

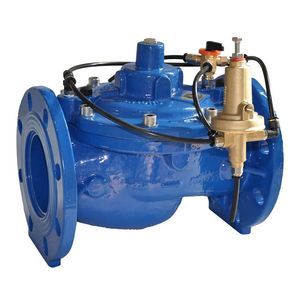

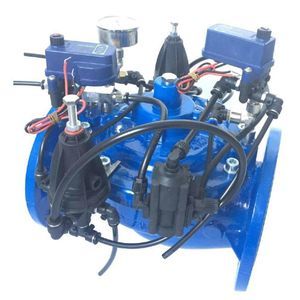

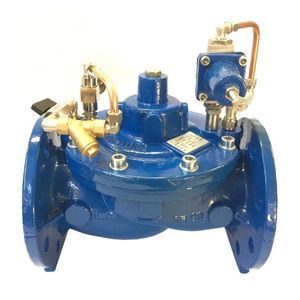

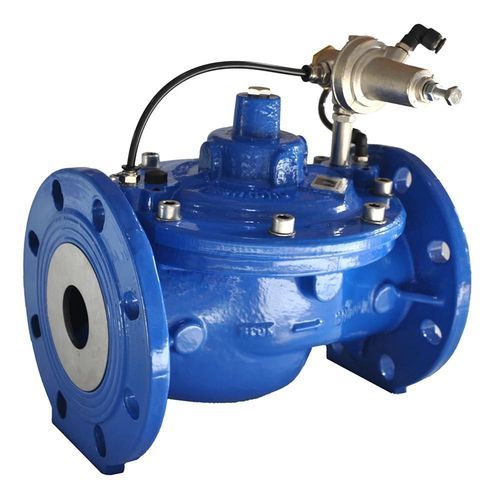

Клапан Hydromodul-C используется для регулирования расхода воды в системах орошения, водоснабжения и промышленных процессов. Он отличается низкими потерями давления, устойчивостью к кавитации и удобной конструкцией для проведения технического обслуживания. Корпус выполнен в форме «globe», что обеспечивает высокую гидродинамическую эффективность и легкий доступ к внутренним компонентам.
Основные особенности конструкции:
гидродинамически оптимизированный корпус типа «globe», исключающий зоны застоя и минимизирующий потери давления;
стандартное исполнение из ковкого чугуна GS500/GGG50; возможен заказ из углеродистой стали;
покрытие порошковой полиэфирной краской, запекаемой при 200°C, с минимальной толщиной слоя 250 мкм;
шток поршня полностью направлен;
специальная форма диска поршня и седла для предотвращения кавитации;
направляющая штока отделена от седла уплотнения;
опциональная упрочненная вставка седла из нержавеющей стали для повышения устойчивости к кавитации;
полный проход без препятствий;
отсутствие спиц или решеток в зоне закрытия, что снижает риск засорения и упрощает обслуживание;
возможность установки рассеивающего клеточного обтюратора без изменения конструкции клапана для стабилизации давления;
шток и возвратная пружина выполнены из нержавеющей стали;
возвратная пружина расположена вне потока, чтобы избежать турбулентности и засоров;
крышка крепится к корпусу болтами из нертавеющей стали;
диафрагма усилена нейлоном и изготовлена из Buna-N;
уплотнительный диск поршня сделан из износостойкого полиуретана;
конструкция позволяет проводить обслуживание внутренних деталей без демонтажа клапана из трубопровода;
все управляющие соединения и давления сконцентрированы на крышке клапана;
возможность технического обслуживания пилотного контура без остановки работы клапана;
опциональная сливная пробка в нижней части для полного удаления воды при замерзании;
основной манометр для калибровки пилота входит в комплект; дополнительные манометры доступны по запросу;
функциональные возможности могут быть изменены или расширены путем модификации пилотного контура.
Соответствие стандартам:
Фланцы: UNI-EN 558-1, DIN 3202 серия F5.
Сверление фланцев: ISO PN10-16; совместимость с ANSI 150-300 по запросу.
Соответствует нормам для воды, предназначенной для питьевых нужд: DM174 / GU166 / DE98/83CE.
Технические характеристики:
Бренд: Tecnidro
Модель: Hydromodul-C
Область применения: орошение, водоснабжение, промышленность
Функция: клапан регулирования расхода (корпус типа «globe», полный проход без препятствий)
Документация: технический паспорт в формате PDF доступен для ознакомления.
| Функция | для контроля |
| Применение | для орошения |
| Привод | с ручным управлением |
| Материал | из нержавеющей стали, из чугуна |
| Другие характеристики | резьбовой, 2 канала |
| DN | МАКС.: 300 mm (11,811 in) МИН.: 80 mm (3,15 in) |
