КАТЕГОРИЯ / ТИПОЛОГИЯ
ВОДОЗАБОР / ЗАДВИЖКИ
ОПИСАНИЕ

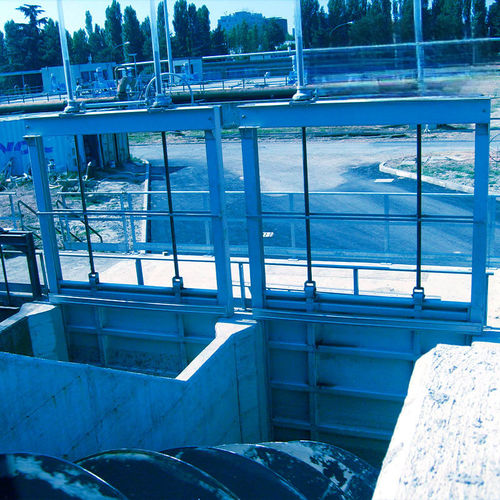

Задвижки серии P2V служат запорными элементами для каналов, подводных отверстий и резервуаров. Конструкция включает цельное стальное ограждение с усиленными рёбрами, боковые уплотнения из SBR-эластомера в виде полых круглых прутков и каркас из стандартных стальных профилей. Привод представлен стальными двойными винтами, закреплёнными на створке шарнирно, и двухступенчатым редуктором с маховиком. Модели P2V3A и P2V4A оснащены электрическим приводом. Герметизация может осуществляться по гладкой посадочной поверхности или по клиновой схеме, где четыре скользящих бронзовых ролика на валах и четыре клина, прикреплённые к раме, создают горизонтальное усилие для сжатия уплотнительных поверхностей. Задвижки доступны с уплотнением по трём сторонам (P2V3) или по четырём сторонам (P2V4), в лёгкой, средней или тяжёлой сериях, а также в вариантах с подъёмным или неподъёмным винтом. Стандартный материал — углеродистая сталь; по запросу возможна полная конструкция из нержавеющей стали.
ПРЕИМУЩЕСТВА
Подходят для использования на очень больших пролётах
Ручное управление с опцией электрического привода
Гибкие варианты уплотнения: гладкая посадка или клиновая схема
ВАРИАНТЫ
P2V3: уплотнение по трём сторонам
P2V4: уплотнение по четырём сторонам
P2V3A / P2V4A: те же технические характеристики с электрическим приводом
Серии: лёгкая, средняя, тяжёлая
Тип: подъёмный винт или неподъёмный винт
Материалы: стандартная углеродистая сталь; нержавеющая сталь по запросу
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Цельное стальное ограждение с усилениями
Боковые уплотнения из SBR-эластомера в виде полых круглых прутков
Каркас из стандартных стальных профилей
Приводная система: стальные двойные винты, закреплённые шарнирно на створке
Привод: двухступенчатый редуктор с маховиком (электрический привод для версий A)
Варианты уплотнения: гладкая посадочная поверхность или клиновая схема
Клиновые компоненты: четыре скользящих бронзовых ролика на валах и четыре клина, прикреплённые к раме, для создания горизонтального усилия
Конфигурации уплотнения: три стороны (P2V3) или четыре стороны (P2V4)
Варианты прочности серий: лёгкая, средняя, тяжёлая
Опции типа: подъёмный винт или неподъёмный винт
Стандартный материал: углеродистая сталь; полное исполнение из нержавеющей стали по запросу
| Тип | шлюз |
| Другие характеристики | из нержавеющей стали |
