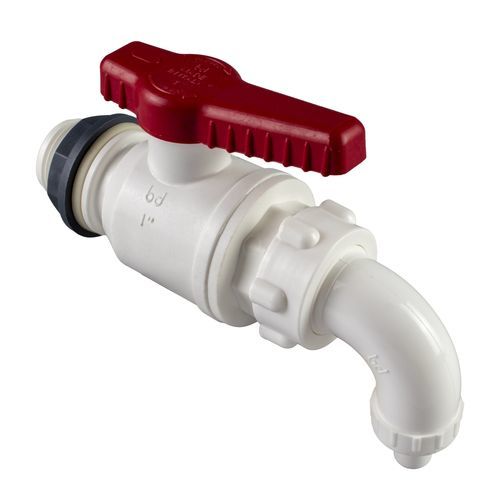

Шаровой кран из полипропилена, армированного стекловолокном, предназначен для сквозного монтажа (bulkhead) и оснащён встроенным наливным патрубком под углом 90°. Имеет асимметричные соединения: с одной стороны — внутренняя резьба GAS (G) с плоской прокладкой EPDM и фиксирующим кольцом из тёмно-серого полипропилена, с другой — наружная метрическая резьба (M) с уплотнительным O-кольцом из пищевого NBR. Применяется для транспортировки жидкостей в пищевой и напиточной промышленности с соблюдением гигиенических норм.
Доступные модели
Код 0300433.080320 — G1: 1/2" — DN: 20
Код 0300433.080525 — G1: 3/4" — DN: 25
Код 0300433.080730 — G1: 1" — DN: 30
Техническая документация
Архив с файлами можно скачать на странице продукта: 0300433.zip (включает 3D-модели и технические паспорта).
Технические характеристики
Тип соединения: коническое
Подключение шланга: штуцер DN
Способ монтажа: сквозной (bulkhead)
Рабочее давление: 10 бар при температуре 20°C
Максимальная температура эксплуатации: 80°C
Полнопроходная конструкция: диаметр отверстия в шаре соответствует внутреннему диаметру трубопровода
Материалы: полипропилен со стекловолокном, NBR пищевого класса (O-кольцо)
Уплотнительные элементы: плоская прокладка EPDM, O-кольцо из пищевого NBR
Фиксирующие элементы: кольцо из тёмно-серого полипропилена
Дополнительные компоненты: наливной патрубок 90° из белого полипропилена, внутренняя резьба GAS (G), наружная метрическая резьба (M)
Цвета: белый (RAL 9003), красный (RAL 3031)
| Функция | для остановки |
| Применение | для наполнения |
| Тип | со сферическим золотником |
| Материал | из полипропилена |
| Степень защиты | усиленный |
| Другие характеристики | резьбовой, внутренная резьба |
| DN | 20 mm, 25 mm, 30 mm (0,787 in, 0,984 in, 1,181 in) |
