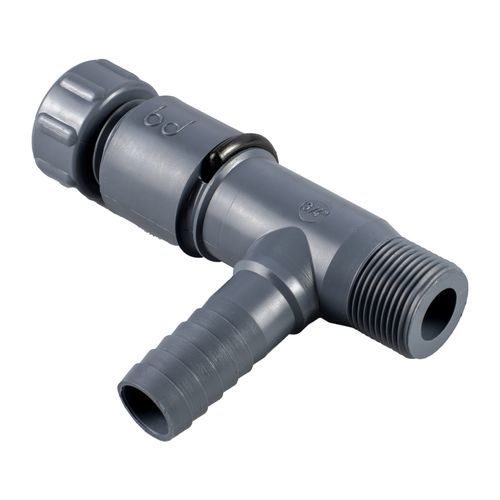

Игольчатый клапан предназначен для соединений типа «шланг—резьба». Конструкция с полным проходом обеспечивает минимальное гидравлическое сопротивление. Совместим со шлангами DN и наружной резьбой G1 (ISO 228/1).
Материал корпуса — полипропилен, армированный стекловолокном, цвет тёмно-серый. Уплотнение выполнено из NBR O-Ring.
Рабочее давление — 6 бар при температуре 20°C. Максимальная рабочая температура — 80°C.
Доступные модели:
0800140.060316 — G1: 1/2"; DN: 16 (5/8"); D: 10,5; H: 84; H1: 125; L(a): 32,5; E: 38; L: 18
0800140.060520 — G1: 3/4"; DN: 20 (25/32"); D: 15; H: 84; H1: 125; L(a): 32,5; E: 38; L: 18
Технические характеристики:
Резьба соответствует стандарту G (цилиндрическая резьба) ISO 228/1. Для улучшения герметичности производитель Bucchi использует небольшую внутреннюю конусность резьбы. Герметичность достигается умеренным затягиванием (рекомендуемые моменты затяжки указаны в документации).
Тип соединения — штуцер для шланга DN с наружной резьбой G1. Полный проход обеспечивает соответствие внутреннего диаметра трубы. Цвет изделия — тёмно-серый (RAL 7015).
Дополнительные материалы:
3D-чертежи и техническая документация доступны для скачивания в формате ZIP. Изображения продукта можно посмотреть по ссылкам:
https://bucchi.ordersender.biz/scripts/imgresize.php?pic=immagini/articoli/0800140.jpg&q=100&h=1200&w=1200
https://bucchi.ordersender.biz/scripts/imgresize.php?pic=immagini/articoli/0800140A.jpg&q=100&h=1200&w=1200
| Функция | для контроля, для регулировки |
| Привод | с ручным управлением |
| Материал | из полипропилена |
| Другие характеристики | резьбовой, 2 канала, рифленый |
| DN | 16 mm, 20 mm (0,63 in, 0,787 in) |
