Продукт

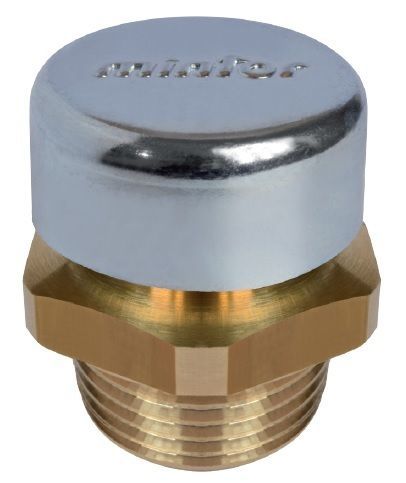

Вентиляционный сапун конической формы с клапаном, используемый для регулирования внутреннего давления, вызванного турбулентностью жидкости.
Описание
Сапун изготовлен из латуни и оснащен внутренним клапаном с диапазоном калибровки 0,15–0,30 бар. Клапан срабатывает периодически для сброса избыточного давления, предотвращая попадание посторонних частиц. Рабочая температура устройства составляет от -20 °C до +100 °C. По запросу возможны дополнительные опции: никелирование, изменение калибровки клапана или изготовление из алюминиевого сплава.
Важно
Изделие не предназначено для эксплуатации в перевернутом положении. Установка или тестирование в таком положении могут нарушить его работоспособность и не соответствуют проектным требованиям.
Техническая информация - BSPT
CODE | РЕЗЬБА | d | h | f | e | s | МАССА (g)
1GTSRC00O | 1/8" | 13.5 | 18 | 8 | 14 | 15.6 | 19
1GTSRC10O | 1/4" | 16.5 | 18 | 8 | 17 | 19 | 28
1GTSRC20O | 3/8" | 16.5 | 19 | 8 | 19 | 21.8 | 34
1GTSRC30O | 1/2" | 21 | 18.5 | 10 | 22 | 24.5 | 57
Техническая информация - MB МЕТРИЧЕСКАЯ
CODE | РЕЗЬБА | d | h | f | e | s | МАССА (g)
1MTSRC00O | 10 x 1 | 13.5 | 18 | 8 | 14 | 15.6 | 22
1MTSRC10O | 14 x 1,5 | 16.5 | 18 | 8 | 17 | 19 | 29
1MTSRC20O | 16 x 1,5 | 21 | 19 | 8 | 22 | 24.5 | 45
1MTSRC30O | 18 x 1,5 | 21 | 19 | 8 | 22 | 24.5 | 48
1MTSRC50O | 22 x 1,5 | 21 | 21.5 | 10 | 24 | 26.8 | 82
Характеристики / технические спецификации
Модель: TSSRC
Марка: Mintor Srl
Материал: латунь (стандарт). Возможны варианты: никелирование или алюминиевый сплав
Диапазон калибровки клапана: 0,15–0,30 бар
Функция: сброс избыточного давления, предотвращение попадания загрязнений
Диапазон рабочих температур: -20 °C до +100 °C
Ориентация установки: запрещено использование в перевернутом положении
Доступные типы резьбы (BSPT): 1/8", 1/4", 3/8", 1/2"
Доступные метрические резьбы: 10 x 1, 14 x 1,5, 16 x 1,5, 18 x 1,5, 22 x 1,5
Коды изделий, размеры и массы указаны в таблицах выше.
| Функция | с пневматической продувкой |
| Применение | воздушный |
| Привод | пневматический |
| Материал | из латуни |
| Другие характеристики | резьбовой |
