Описание

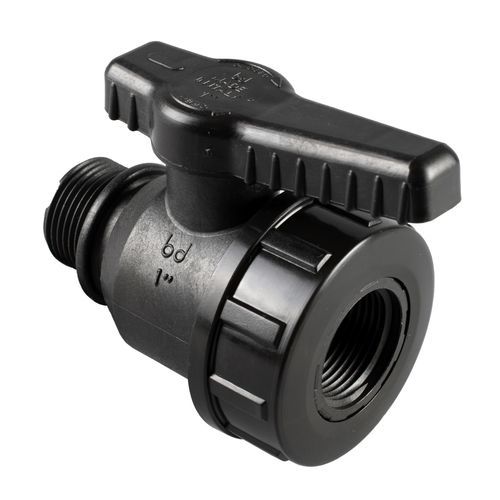

Шаровой кран с возможностью осмотра оснащен внутренней и наружной резьбой. Корпус изготовлен из армированного стекловолокном черного полипропилена, комплектуется уплотнительным кольцом из нитрильного каучука (NBR). Кран предназначен для перекрытия трубопроводов, имеет полнопроходную конструкцию и может разбираться для обслуживания.
Ключевые характеристики
Тип: сервисируемый шаровой кран (внутренняя/наружная резьба)
Материал корпуса: армированный стекловолокном полипропилен (черный)
Тип соединения: внутренняя резьба G — наружная резьба G1
Уплотнение: NBR Oring
Конструкция: полный проход
Рабочее давление: 10 бар при 20°C
Варианты исполнения
0200360.050303 — G: 1/2" — G1: 1/2" — DN: 15 — L: 16 — L(1): 17,5 — H: 85 — H1: 97 — E: 58
0200360.050505 — G: 3/4" — G1: 3/4" — DN: 20 — L: 17 — L(1): 19 — H: 94 — H1: 114 — E: 64
0200360.050707 — G: 1" — G1: 1" — DN: 25 — L: 19 — L(1): 22 — H: 102 — H1: 124 — E: 72
Изображения и артикулы: 0200360, 0200360A
Документация
Архив с 3D-моделями: files/0200360.zip (доступен для скачивания)
Технические параметры
Тип: шаровой кран с возможностью осмотра
Материал корпуса: армированный стекловолокном полипропилен (черный)
Уплотнительное кольцо: NBR
Стандарт резьбы: G (цилиндрическая резьба по ISO 228/1). Примечание: для герметичности допускается легкое дотягивание при монтаже.
Подключение: резьба G / G1
Рабочее давление: 10 бар при 20°C
Максимальная температура: 80°C (зависит от условий эксплуатации)
| Функция | для остановки |
| Тип | со сферическим золотником |
| Материал | из пластика, из полипропилена |
| Другие характеристики | резьбовой, внутренная резьба |
| DN | 15 mm, 20 mm, 25 mm (0,591 in, 0,787 in, 0,984 in) |
