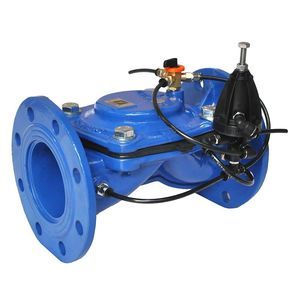

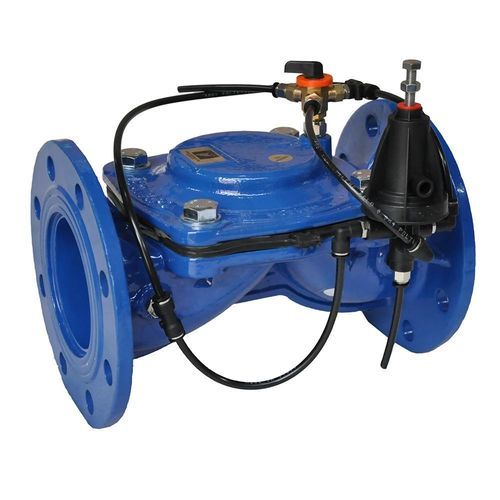

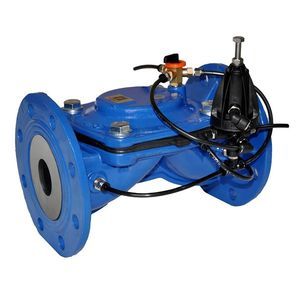

Клапан IM-SP3PP служит для автоматического поддержания минимального давления на входе. При падении давления ниже заданного значения он закрывается, а при превышении уставки — открывается. Основное назначение — регулировка давления и гидравлическая балансировка в промышленных трубопроводах.
Принцип действия:
Управление осуществляется гидравлическим 3-ходовым пилотом модели SP3PP, который регулирует положение мембраны в зависимости от давления на входе. Пилот наполняет или опорожняет управляющую камеру, поддерживая заданный уровень давления. При давлении ниже или равном уставке клапан закрыт, при превышении — полностью открывается. Для ручного управления предусмотрен 3-ходовой привод модели CM4V, позволяющий вручную открывать или закрывать клапан независимо от пилота.
Технические параметры:
Тип: гидравлический 3-ходовой
Пилот: модель SP3PP
Диапазон регулировки давления:
Серая пружина: 0,2–1,5 бар
Белая пружина: 0,6–3,0 бар
Красная пружина (стандарт): 1,0–5,5 бар
Чёрная пружина: 2,0–9,0 бар
Материалы:
Пилотный корпус: усиленный нейлон
Крышка: усиленный нейлон
Ручное управление (CM4V): латунь с шариком из нержавеющей стали и тефлоновым седлом
Подключения:
Корпус ручного управления: 1/4" M BSP
Переключатель Откр./Закр./Авто: 1/8" F BSP
Применение:
Поддержание минимального давления на входе, гидравлическая балансировка.
Контроль расхода и давления в системах орошения, водоснабжения и промышленных установках.
Рекомендации:
Установка должна обеспечивать доступ к пилоту и ручному управлению для настройки и проверки. Необходимо убедиться в совместимости рабочей среды и наличии фильтра для защиты пилотных компонентов. Регулярная проверка уплотнений и работы пилота поможет поддерживать точность регулировки давления.
| Применение | для орошения |
| Привод | гидравлический, с ручным управлением |
| Материал | из нержавеющей стали, из латуни |
| Степень защиты | усиленный |
| Другие характеристики | 3 канала |
