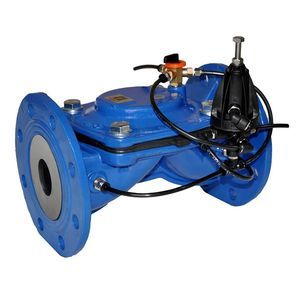

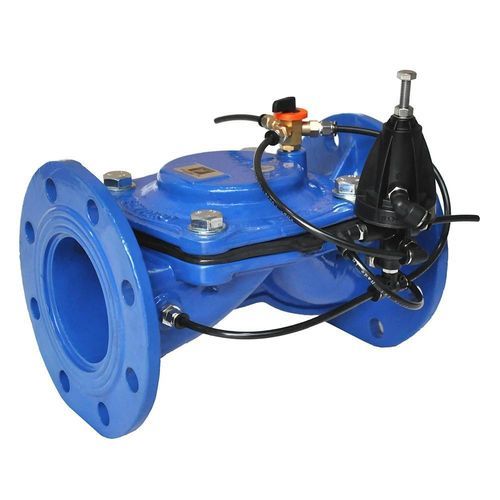

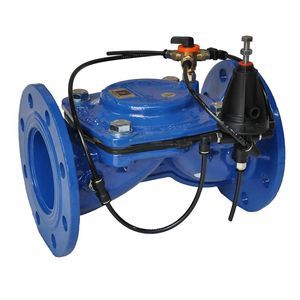

Редукционный клапан IM-RP3PP автоматически снижает давление на входе до стабильного и более низкого значения на выходе. Он поддерживает точное давление в системе независимо от колебаний входного давления или расхода. Управление осуществляется гидравлическим 3-ходовым пилотом, также предусмотрена возможность ручного перекрытия для полного открытия или закрытия клапана.
Технические параметры:
Тип клапана: гидравлический, 3-ходовой
Пилот: модель RP3PP
Диапазон регулировки давления:
Серая пружина: 0,2–1,5 бар
Белая пружина: 0,6–3,0 бар
Красная пружина (стандартная): 1,0–5,5 бар
Чёрная пружина: 2,0–9,0 бар
Материалы:
Корпус пилота: усиленный нейлон
Крышка: усиленный нейлон
Ручное управление CM4V: латунь с шариком из нержавеющей стали и тефлоновым седлом
Подключения:
Корпус ручного управления: резьба 1/4” M BSP
Режимы Открыто/Закрыто/Авто: резьба 1/8” F BSP
Степень защиты: IP66 (соленоид)
Принцип действия:
Клапан регулируется 3-ходовым гидравлическим пилотом RP3PP, который управляет мембраной основного клапана, заполняя или опорожняя управляющую камеру для поддержания заданного выходного давления. При давлении на входе, равном или ниже установленного, клапан открывается полностью, минимизируя потери. Ручное управление CM4V позволяет независимо открывать или закрывать клапан, независимо от работы пилота.
Ключевые характеристики:
Модель: IM-RP3PP
Тип: 3-ходовой гидравлический редукционный клапан с пилотом RP3PP
Стандартный диапазон настройки (красная пружина): 1,0–5,5 бар
Материалы: усиленный нейлон (корпус пилота и крышка), латунь (ручное управление) с элементами из нержавеющей стали и тефлона
Подключения управления: 1/4” M BSP (ручное), 1/8” F BSP (Открыто/Закрыто/Авто)
Степень защиты соленоида: IP66
| Применение | для орошения |
| Привод | гидравлический, с ручным управлением |
| Материал | нейлоновый, из нержавеющей стали, из латуни |
| Степень защиты | IP66, усиленный |
| Другие характеристики | 3 канала |
