Категория
ВОДОЗАБОР
Типология
РЕШЕТКИ / SCREENS
Когда применять

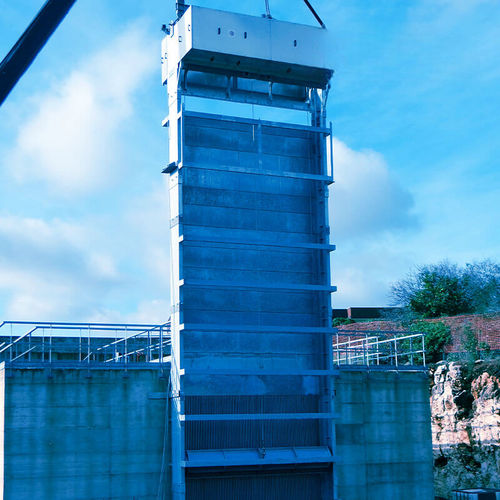

Субвертикальная канатная решетка модели GGPSC используется для макрофильтрации на крупных водозаборных объектах, станциях очистки сточных или промышленных вод. Она оптимальна для монтажа в широких или глубоких каналах и применяется для автоматического удаления крупных примесей перед дальнейшими процессами обработки воды.
Конструкция

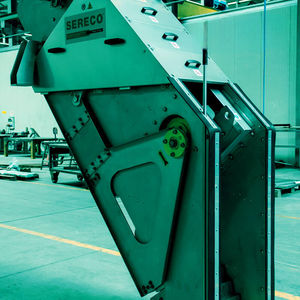

Решетка включает прочный каркас из штампованных гнутых стальных листов. Фильтрующая решетка состоит из набора стержней, закреплённых на канале с помощью опорных поперечин. В конструкции предусмотрен стальной маятниковый ковш с гребёнкой, который скользит по направляющим на роликах. Подъём ковша осуществляется системой из трёх стальных тросов, тросового барабана и опор. Привод включает маятниковый мотор-редуктор на валу барабана и электрический привод для управления вращением ковша через третий трос. В верхней части машины расположена система очистки и выгрузки ковша.
Принцип работы
Материал, осевший на стержнях, поднимается ковшом при его движении вверх. На определённой высоте ковш поворачивается и опорожняется благодаря электроприводу и своей геометрии, что обеспечивает выгрузку фильтруемых примесей. После паузы ковш опускается, оставаясь на расстоянии от стержней за счёт системы привода и направляющих, затем снова начинает подъём, приближаясь к экрану для нового цикла. Защита от перегрузки реализуется стандартными динамометрическими устройствами или, по запросу, электронными ограничителями тока. Простота конструкции, автоматический цикл очистки и отсутствие движущихся деталей в воде обеспечивают высокую надёжность и долговечность оборудования.
Преимущества
Отсутствие движущихся элементов под водой
Возможность установки в глубоких и крупных каналах
Компактные размеры при высокой производительности
Способность поднимать крупные материалы
Прочная и надёжная конструкция
Автоматическая система очистки и высокая эксплуатационная надёжность
Характеристики / технические спецификации
Модель: GGPSC
Каркас: штампованные гнутые стальные листы
Решётка: набор стержней, закреплённых опорными поперечинами
Тип ковша: стальной маятниковый ковш с гребёнкой, скользящий по направляющим на роликах
Подъём ковша: три стальных троса, тросовый барабан и опоры
Привод: маятниковый мотор-редуктор на валу барабана, электрический привод для вращения ковша
Очистка: система очистки ковша в верхней части для выгрузки фильтруемого материала
Защита: динамометрические устройства, опционально электронные ограничители тока
Преимущества конструкции: отсутствие погружённых механических частей, использование в глубоких и широких каналах, компактность, возможность подъёма крупных материалов
| Тип | с барабаном, грунтовка |
| Другие характеристики | вертикальный |
