Обзор

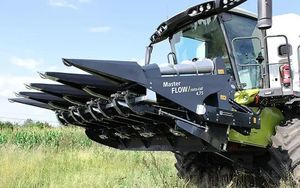

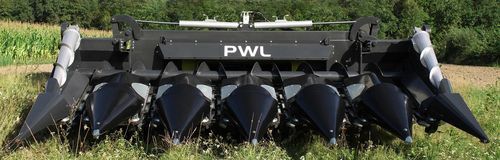

MasterFlow — кукурузная жатка, обеспечивающая высокую производительность уборки. Конструкция включает длинные роторы, противостоящие засорам секции и систему roto-cut, которая режет стебли на скорости 25 м/с. Доступны варианты на 4–12 рядов с жёсткой рамой и 6–12 рядов со складной гидравлической рамой. Ширина междурядий — 70 или 75 см.
Система roto-cut
Roto-cut приводится в действие напрямую от коробки привода жатки и управляется из кабины. Используются ножи с карбид-вольфрамовым покрытием (твёрдость 60 HRC), доступные в 2- или 3-лепестковой конфигурации. Ножи установлены под основной коробкой для снижения износа и риска повреждений. Скорость резания на концах лезвий составляет 25 м/с.
Надёжные коробки передач
Конические редукторы размещены в чугунных корпусах и работают в масляной ванне. Зубчатые колёса изготовлены из закалённой углеродистой стали (50 HRC), что обеспечивает долговечность и устойчивость к нагрузкам.
Износостойкие рабочие элементы
Все детали секций выполнены из прочных материалов с карбид-вольфрамовым напылением (>60 HRC). Ножи можно переворачивать для продления срока службы, а контрножи регулируются, предотвращая намотку растительных остатков. Ресурс элементов — до 200 га на один ряд.
Длинные рабочие секции
Применение роторов длиной 680 мм и входной скорости коробки 620 об/мин позволяет вести уборку на скорости до 12 км/ч с минимальными потерями зерна.
Регулировка щёк stripper
Зазор между щеками настраивается из кабины (гидравлический или электрический привод в зависимости от модели комбайна). Дополнительно возможна ручная регулировка винтами. Цепи работают на крупных зубчатых колёсах, что исключает повреждение початков.
Универсальность установки
MasterFlow совместима с различными комбайнами при использовании подходящих монтажных рам, гидравлики и передаточных чисел. Наклон и параметры рамы регулируются для оптимального угла работы.

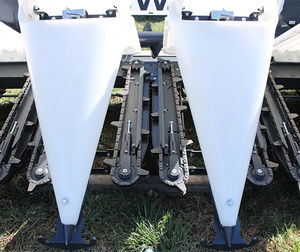

Разделители посевов
Лёгкие пластиковые накладки и разделители снижают потери и общий вес конструкции. Доступны варианты с шириной междурядий 70 или 75 см.
Боковые спирали
Конические спирали эффективно справляются с полегшей кукурузой. Их простая и лёгкая конструкция обеспечивает надёжную работу даже на повреждённых полях.
Приводная система
Жёсткие рамы оснащены внешним приводом через чугунные угловые коробки и карданные валы (PTO). Складные рамы используют внутренний цепной привод с трапецеидальными муфтами, управляемый из кабины. Центральная фрикционная муфта защищает механизмы от перегрузок и позволяет работать на повышенных скоростях.
Автоматическое натяжение цепей
Цепи поддерживают оптимальное натяжение благодаря встроенным пружинам. Замена и обслуживание упрощены за счёт фиксации одним винтом.
Технические характеристики
Модель: MasterFlow
Варианты: 4-75, 5-75, 6-75, 8-75, 6-75 H, 8-75 H
Длина ротора: 680 мм
Частота вращения коробки: 620 об/мин
Макс. скорость работы: 12 км/ч
Скорость roto-cut: 25 м/с (кончик лезвия)
Твёрдость лезвий: карбид вольфрама, 60 HRC
Количество лепестков: 2 или 3
Ширина захвата: 4–12 рядов (жёсткая рама), 6–12 рядов (складываемая рама)
Междурядье: 70 или 75 см
Вес: 1600–3000 кг
Требуемая мощность комбайна: 120–350 л.с.
Регулировка зазора: гидравлическая/электрическая или ручная
Коробки передач: чугунные корпуса, конические редукторы в масляной ванне
Ресурс рабочих элементов: до 200 га на ряд
Защита привода: фрикционная муфта
Интервал обслуживания: 12 часов
| Тип культуры | для кукурузы |
| Структура | жесткая |
| Другие характеристики | с гидравлическим регулятором, для зерноуборочного комбайна, складная |
| Ширина | 3,95 m (12'11" ) |
