Обзор

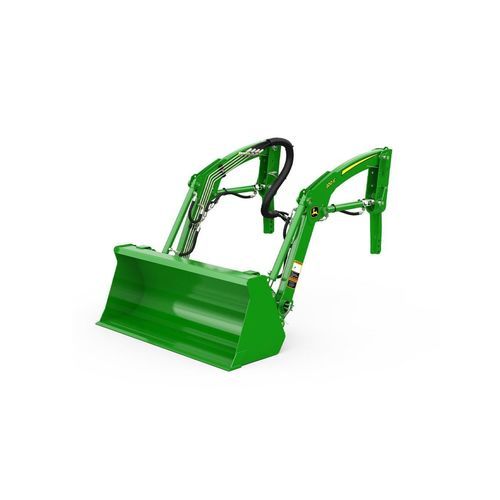

Погрузчик совместим с тракторами 1023E и 1026R. Конструкция включает изогнутую стрелу и стандартный держатель навесного оборудования Quik-Change. Предусмотрена парковочная система крепления для удобного снятия и установки.
Особенности
Парковочная система крепления модели 120E позволяет быстро снимать и устанавливать погрузчик на трактор без инструментов. Как и в модели D120, стойки хранятся в динамометрической трубе для удобного доступа. Для постановки на стоянку необходимо установить подставки, снять поворотные штифты с мачты, отсоединить гидравлические шланги и отъехать от трактора.
Концевая смазка цилиндра и поворотных пальцев упрощает обслуживание. Конструкция смещенной головки исключает необходимость в поперечных штифтах и шплинтах. Фиксация штифтов осуществляется гайкой, а смазочная канавка обеспечивает равномерное распределение смазки. Точки смазки расположены сбоку погрузчика для удобного доступа.
Основные технические характеристики
Максимальная высота подъема составляет 1809 мм (71,2 дюйма). Грузоподъемность на полной высоте: 375 кг (825 фунтов) у шарнира, 259 кг (570 фунтов) на расстоянии 500 мм от шарнира. Усилие отрыва стрелы: 806 кг (1808 фунтов) у шарнира, 552 кг (1238 фунтов) на расстоянии 500 мм. Усилие отката ковша на уровне земли - 707 кг (1559 фунтов). Клиренс при опущенном ковше - 1371 мм (54 дюйма). Угол разгрузки -40,1 градуса, угол отката - 31,2 градуса.
Совместимость с тракторами и гидравлика
Модели тракторов: 1023E и 1026R. Передние шины: 18x8.5-10 4PR R4, задние: 26x12.00-12 4PR R4. Колесная база - 1450 мм (57 дюймов). Производительность насоса - 3,5 галлона в минуту, номинальное давление - 1987 psi.
Размеры и характеристики
Базовый вес погрузчика - 220,5 кг. Используемый ковш имеет ширину 1250 мм (49 дюймов) и вес 53 кг (117 фунтов). Грузоподъемность на высоте 1500 мм: 429 кг (944 фунта) у шарнира, 309 кг (680 фунтов) на расстоянии 500 мм. Усилие отката ковша: 593 кг (1330 фунтов) на максимальной высоте, 711 кг (1568 фунтов) на высоте 1500 мм, 707 кг (1559 фунтов) на уровне земли.
Габаритная длина - 2,6 м (8,6 футов). Максимальная высота подъема - 1809 мм (71,2 дюйма), высота ковша - 1653 мм (65,1 дюйма). Глубина копания -101 мм (-4,0 дюйма). Вылет на максимальной высоте - 571 мм (22,5 дюйма), на уровне земли - 1176 мм (46,3 дюйма). Время цикла: подъем - 4,0 с, опускание - 2,5 с, разгрузка ковша - 5,7 с (без рекуперации) или 2,2 с (с рекуперацией), откат ковша - 3,5 с.
Технические характеристики
Модель: 120E. Производитель: John Deere. Совместимые тракторы: 1023E и 1026R. Максимальная высота подъема - 1809 мм (71,2 дюйма). Грузоподъемность на полной высоте: 375 кг (825 фунтов) у шарнира, 259 кг (570 фунтов) на расстоянии 500 мм. На высоте 1500 мм: 429 кг (944 фунта) у шарнира, 309 кг (680 фунтов) на расстоянии 500 мм. Усилие отрыва стрелы: 806 кг (1808 фунтов) у шарнира, 552 кг (1238 фунтов) на расстоянии 500 мм. Усилие отката ковша: 593 кг (1330 фунтов) на максимальной высоте, 711 кг (1568 фунтов) на высоте 1500 мм, 707 кг (1559 фунтов) на уровне земли. Клиренс с опущенным ковшем - 1371 мм (54 дюйма). Вес ковша - 53 кг (117 фунтов), базовый вес - 220,5 кг. Ширина ковша - 1250 мм (49 дюймов). Общая длина - 2,6 м (8,6 футов). Колесная база - 1450 мм (57 дюймов). Глубина копания -101 мм (-4,0 дюйма). Вылет на максимальной высоте - 571 мм (22,5 дюйма), на уровне земли - 1176 мм (46,3 дюйма). Производительность насоса - 3,5 гал/мин, давление - 1987 psi. Время цикла: подъем - 4,0 с, опускание - 2,5 с, разгрузка ковша - 5,7 с (без рекуперации) или 2,2 с (с рекуперацией), откат ковша - 3,5 с. Конструкция стрелы - изогнутая, держатель навесного оборудования - Quik-Change, система парковочного крепления, концевая смазка штифтов.
| Другие характеристики | для компактного трактора |
| Высота подъема | 1 809 mm (71 in) |
| Грузоподъемность | 259 kg, 375 kg (571 lb, 826,7 lb) |
