Обзор изделия
Барабанный фильтр VTR2 бокового потока большого диаметра представляет собой погружённое сито, предназначенное для водозаборов в глубоководных условиях (моря, озёра, реки) на глубинах свыше 4–5 м. Устройство обеспечивает фильтрацию воды для промышленного охлаждения, предварительной очистки перед опреснением, подготовки питьевой воды и других технологических процессов.
Категория и тип
Категория: водозабор
Тип: барабанные сита / погружные фильтры бокового потока
Конструкция

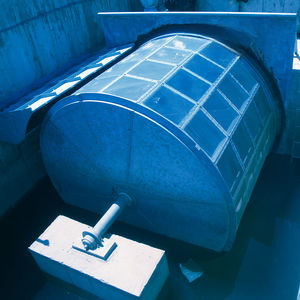

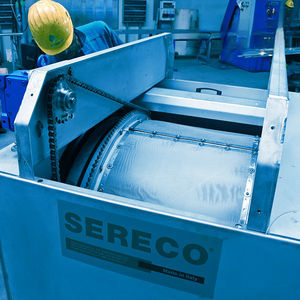

Устройство выполнено в виде цилиндрической конструкции, усиленной радиальными стальными рёбрами, которые поддерживают открытую фильтрующую поверхность. Фильтровальные панели съёмные, имеют рамки с сетками квадратных ячеек и могут заменяться на месте. Барабан вращается на центральном валу, установленном на двух боковых опорных узлах с подшипниками, смазка которых рассчитана на весь срок службы. Привод осуществляется через редуктор-двигатель с цилиндрическими шестернями и зубчато-реечной передачей. Система очистки включает встречные моющие планки с форсунками высокого давления, которые выводят отфильтрованные частицы в бункер. Уплотнение между вращающимся барабаном и стационарной частью канала обеспечивается прокладками. Защита от перегрузок реализована с помощью динамометрических устройств или опциональных электронных ограничителей.
Основные компоненты
Цилиндрическая несущая конструкция с радиальными стальными рёбрами
Съёмные фильтровальные панели с сеткой квадратных ячеек
Центральный вращающийся вал
Две боковые опоры с подшипниками, смазка которых рассчитана на весь срок службы
Редуктор-двигатель с цилиндрическими шестернями и приводом типа "пиньон-рейка"
Две встречные моющие планки с форсунками высокого давления
Бункер для сбора отфильтрованных частиц и промывной воды
Уплотнительная система с прокладками
Защита от перегрузок: динамометрические устройства или электронные ограничители
Принцип работы

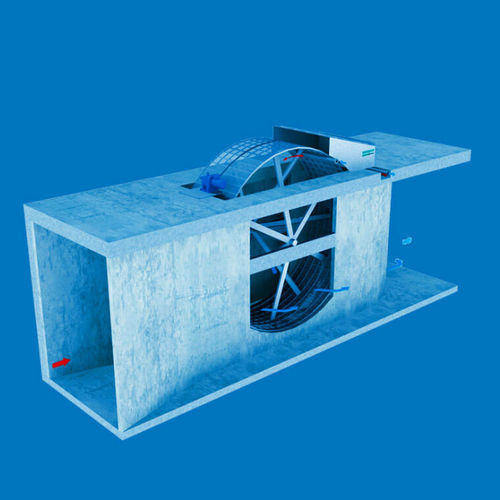

Вода поступает в канал и проходит через внешнюю поверхность барабана, фильтруясь снаружи внутрь. Фильтрат выводится по осям с обоих концов. Центральная часть канала закрыта, что обеспечивает разделение и последующее соединение потока. Твёрдые частицы, задержанные на поверхности барабана, удаляются промывной водой, распыляемой изнутри, и собираются в бункер.
Область применения
Водозаборы в морях, озёрах и реках на глубинах более 4–5 м
Подача охлаждающей воды для промышленных процессов
Предварительная очистка перед опреснением
Подготовка питьевой воды
Забор технологической воды для промышленных нужд
Преимущества
Расчёт на высокие расходы воды
Изготовлен из нержавеющих и перерабатываемых материалов
Подшипники с пожизненной смазкой для бесперебойной работы
Минимальное техническое обслуживание благодаря простой конструкции
Полностью автоматическая система очистки
Технические характеристики
Модель: VTR2
Глубина установки: более 4–5 метров
Принцип фильтрации: боковой поток, погружённый барабан
Фильтрующий элемент: съёмные панели с сеткой квадратных ячеек
Привод: редуктор-двигатель с цилиндрическими шестернями и зубчато-реечной передачей
Система очистки: две встречные моющие планки с форсунками высокого давления
Материалы: нержавеющая сталь и перерабатываемые компоненты
Подшипники: смазка на весь срок службы
Уплотнение: прокладки между барабаном и стационарной частью
Сбор отходов: бункер для отфильтрованных частиц и промывной воды
Защита от перегрузок: динамометрические устройства или электронные ограничители
Режим работы: полностью автоматическая очистка
| Фильтруемый продукт | для воды |
