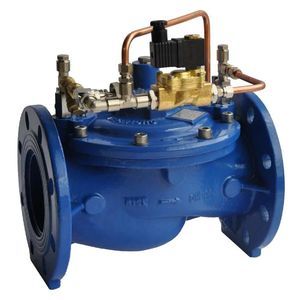

Электронный регулирующий клапан HMC-SS Hydromodul-C объединяет модулирующий гидравлический главный клапан, управляемый сетевым давлением, и электронную систему управления для автоматического изменения положения главного клапана по сигналам электронного контроллера. Он используется для автоматического регулирования в системах орошения и водоснабжения, обеспечивая управление давлением, расходом, утечками и уровнем.
Функции управления
Регулирование давления и расхода
Контроль утечек
Управление уровнем
Особенности
Автономная работа с приводом от сетевого давления
Низкое энергопотребление соленоида
Широкий диапазон поддерживаемых давлений и напряжений
Конфигурации нормально открытый (NO) и нормально закрытый (NC)
Линейный датчик положения для обратной связи
Конструкция, упрощающая техобслуживание в линии
Опциональное седло из нержавеющей стали, устойчивое к кавитации
Гибкость конструкции для добавления дополнительных опций
Принцип работы

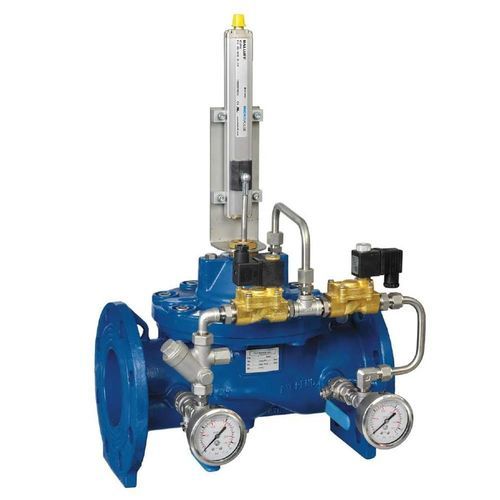

Клапан HMC-SS оборудован двумя 2-ходовыми соленоидными пилотами, которые контролируют открытие главного клапана по команде электронного контроллера. Входной соленоид подаёт давление в верхнюю камеру, перемещая диафрагму в сторону закрытия. Выходной соленоид сбрасывает давление, открывая главный клапан. Скорость открытия и закрытия регулируется игольчатыми клапанами, а положение клапана определяется линейным датчиком. В случае загрязнения воды в трубопроводе возможно использование внешней рабочей жидкости для управляющей цепи.
Технические характеристики
Серия: Hydromodul-C
Модель: HMC-SS (электронная система управления)
Привод: два 2-ходовых соленоидных пилота
Обратная связь: линейный датчик положения
Регулировка скорости: игольчатые клапаны
Тип работы: привод от сетевого давления, автоматическая
Соленоиды: низкое энергопотребление, широкий диапазон напряжений
Конфигурации: NO и NC
Обслуживание: упрощённое благодаря конструкции для обслуживания в линии
Материалы: доступно седло из нержавеющей стали
Рабочая жидкость: вода из трубопровода или внешняя жидкость для загрязнённых систем
| Функция | для контроля |
| Применение | для орошения |
| Привод | гидравлический, электрический |
| Материал | из нержавеющей стали |
| Другие характеристики | 2 канала |
| DN | 80 mm, 100 mm, 150 mm, 200 mm (3,15 in, 3,937 in, 5,906 in, 7,874 in) |
