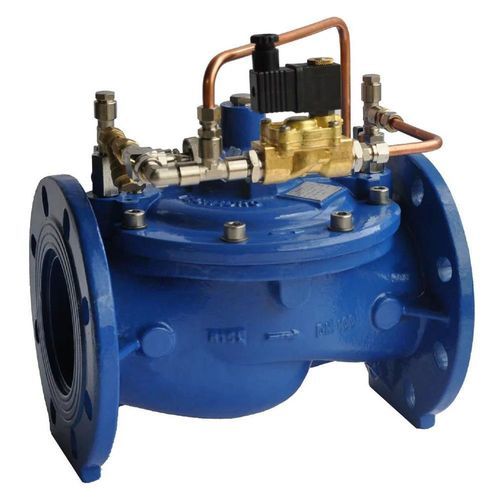

Гидравлический регулирующий клапан Hydromodul-C Electric с электромагнитным приводом предназначен для использования в системах орошения, водоснабжения и гидротехнических сооружений. Устройство обеспечивает минимальные потери напора, устойчивость к кавитации и гибкость в настройке пилотного контура.
Применение
Клапан используется в системах полива, городских водопроводах, распределении питьевой воды и промышленных водопроводных сетях, где необходимо регулирование давления и защита от кавитации.
Основные характеристики
Корпус клапана выполнен из ковкого чугуна GS500/GGG50 (возможен заказ из углеродистой стали), с гидродинамическим исполнением для снижения потерь давления. Покрытие выполнено полиэфирной порошковой краской, отвержденной при температуре 200°C, с минимальной толщиной 250 m. Шток поршня имеет независимое направление от седла уплотнения. Форма диска и седла предотвращают кавитацию, а съемное седло из нержавеющей стали обеспечивает повышенную долговечность.
Полный проход свободен от спиц и решеток, что упрощает обслуживание и снижает риск засоров. Опциональная установка рассеивающей клеточной заглушки позволяет стабилизировать открытие клапана и рассеивать высокое давление. Шток и возвратная пружина из нержавеющей стали, причем пружина расположена вне потока для предотвращения турбулентности.
Диафрагма выполнена из Buna-N с нейлоновым усилением, а уплотнение поршня — из антиабразивного полиуретана. Все соединения для управления давлением выведены на крышку клапана для удобства доступа. Основной манометр для калибровки пилота входит в комплект, дополнительные манометры доступны по запросу.
Соответствие стандартам
Клапан соответствует стандартам UNI-EN 558-1 и DIN 3202 серия F5. Фланцы соответствуют ISO PN10-16 (ANSI 150-300 по запросу). Устройство сертифицировано для использования с питьевой водой в соответствии с требованиями DM174 / GU166 / DE98/83CE.
Технические параметры
Коммерческое название: Hydromodul-C. Материал корпуса: ковкий чугун GS500/GGG50 (углеродистая сталь по заказу). Покрытие: полиэфирная порошковая краска, толщина не менее 250 m. Возможны стандартное или съемное седло из нержавеющей стали. Мембрана: Buna-N с нейлоновым усилением. Уплотнение поршня: полиуретан. Шток и пружины: нержавеющая сталь. Полный проход без препятствий.
Обслуживание и дополнительные опции
Внутренние компоненты доступны для обслуживания без снятия клапана с трубопровода. Пилотная схема может обслуживаться в процессе эксплуатации. Опции: съемное седло из нержавеющей стали, рассеивающий клеточный затвор, сливная пробка, дополнительные манометры.
Документация
Технический паспорт: HM-C-EL-ITA_ENG-v02.pdf (1.52 MB).
| Применение | для орошения |
| Привод | гидравлический, с ручным управлением, электрический |
| Материал | нейлоновый, из нержавеющей стали, из чугуна |
| Степень защиты | усиленный |
| Другие характеристики | резьбовой, 2 канала |
| DN | МАКС.: 300 mm (11,811 in) МИН.: 80 mm (3,15 in) |
