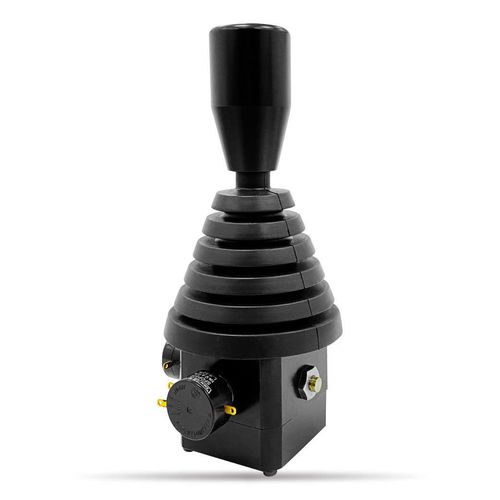

Джойстик серии JP50
Джойстик оснащен прецизионным потенциометром из проводящего пластика. Доступны модели с одноосевым и двухосевым управлением. В комплектацию может входить до 8 микропереключателей и до 4 потенциометров. Размер джойстика средний, в комплекте идет импортный потенциометр. Устройство отличается гибкими настройками функций и возможностью комбинации с модулями для реализации шинного выхода.
Основные технические параметры
Рабочий угол составляет примерно ±32° по всем направлениям. Усилие управления находится в диапазоне 3.5-10N. Механический ресурс достигает 5 000 000 циклов. Рабочий температурный диапазон от -20°C до +70°C, условия хранения аналогичны. Степень защиты IP65 для части над панелью.
Электрические параметры потенциометра
Номинальное сопротивление 10К с допуском ±15%. Линейность ±3%. Угол центрального ответвления около 3° (±1,5°). Повторяемость ±2%. Ток стеклоочистителя от 10 мкА до 1 мА (максимум 1 мА). Устойчивость к электромагнитным помехам 10В/м (80МГц-1ГГц 1КГц 80%).
Характеристики переключателей
Кнопочный переключатель
Рабочее напряжение 48В постоянного тока при токе 0.1А. Механический ресурс около 100 000 нажатий. Сопротивление изоляции превышает 1000М при 500В постоянного тока. Диэлектрическая прочность 1000В переменного тока в течение 1 минуты.
Микропереключатель
Номинал 125В переменного тока при 5А. Механический срок службы 10 000 циклов. Сопротивление изоляции более 100М при 500В постоянного тока. Диэлектрическая прочность 1000В переменного тока в течение 1 минуты.
Дополнительные опции
Поддержка интерфейсов CAN OPEN, USB, беспроводного управления. Возможность цифрового и двойного выхода сигнала. Доступны модификации с индивидуальной ручкой, кнопочным переключателем (со светодиодной индикацией), различными типами микропереключателей.
Для заказа кастомизированных версий JP50 обращайтесь по электронной почте [email protected]
| Тип | с ручным управлением |
| Применение | с эффектом Холла, многофункциональный, без механической связи, для грузоподъемников, затраты в полеводстве |
