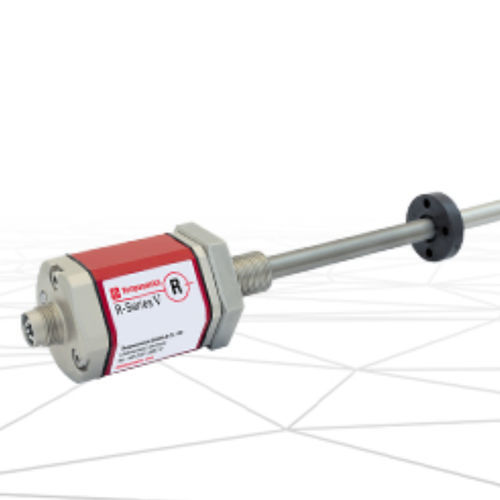

R-Series V RH5 — это современный стержневой датчик, предназначенный для высоконагруженных применений внутри цилиндра. Модель обратно совместима и обладает расширенным температурным диапазоном до +85 °C (+185 °F). Датчик отличается повышенной стойкостью к вибрациям и ударам, обеспечивает высокую точность и надежность в работе.
Основные характеристики
- Обратная совместимость с предыдущими моделями
- Рабочая температура до +85 °C (+185 °F)
- Улучшенная устойчивость к механическим воздействиям
- Точность и надежность измерений
- Поддержка многопозиционного замера (до 30 магнитов)
- Выходные интерфейсы: аналоговый, SSI, PROFINET, EtherNet/IP, POWERLINK, EtherCAT
- Мониторинг состояния через TempoLink или TempoGate
- Опционально доступен гибкий сенсорный элемент
Технические параметры
PROFINET: ход 25–7620 мм, разрешение 0,5 мкм, до 30 позиций
EtherNet/IP: ход 25–7620 мм, разрешение 1 мкм, до 20 позиций
SSI: ход 25–7620 мм, разрешение 0,1 мкм, без многопозиционного замера
POWERLINK: ход 25–7620 мм, разрешение 0,5 мкм, до 30 позиций
EtherCAT: ход 25–7620 мм, разрешение 0,5 мкм, до 30 позиций
Аналоговый выход: ход 25–7620 мм, разрешение 16 бит, до 2 позиций
Сертификация
- CE
- UL/CUL
- EAC
- UKCA
Тип и применение
Тип: высокопроизводительный стержневой датчик
Область использования: точные измерения в цилиндрах
Рабочие условия: до +85 °C, устойчивость к вибрациям
Точность: высокая
Надежность: повышенная
Многопозиционный замер: до 30 магнитов (зависит от интерфейса)
Дополнительные функции: диагностика через TempoLink/TempoGate
Опции: гибкий сенсорный элемент
Ход: 25–7620 мм
Разрешение: до 0,1 мкм (зависит от типа выхода)
| Тип | линейный |
| Диапазон измерений | МИН.: 2,5 cm (0,98 in) МАКС.: 762 cm (300 in) |
| Линейность | 0,01 % |
