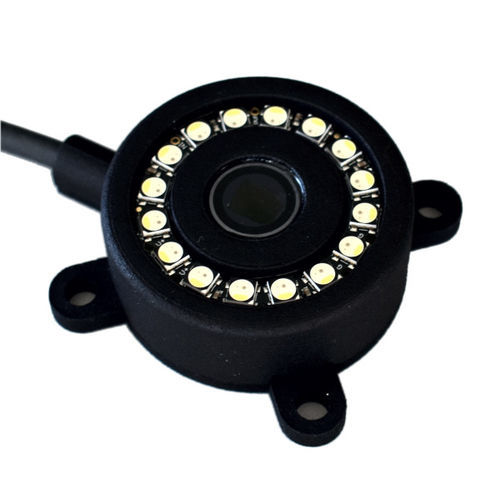

OptoSpeed представляет собой оптический датчик движения, предназначенный для бесконтактного измерения низких скоростей и пройденного расстояния. Диапазон измеряемых скоростей — от 0,01 до 20 км/ч. Устройство находит применение в различных сферах, включая промышленность, где используется на вилочных погрузчиках, беспилотных транспортных средствах и автоматизированных системах AGV.
Датчик формирует сигнал скорости в двух направлениях: XY (вперед и перпендикулярно движению).
Основные области применения
- Бесконтактное измерение истинной скорости относительно поверхности и обнаружение движения на низких скоростях от 0,01 до 20 км/ч.
- Точное определение скорости в направлениях X и Y без контакта с поверхностью.
- Независимость от проскальзывания колес, шин или гусениц, их эффективной окружности и степени погружения.
- Высокая динамика и скорость передачи данных для мониторинга и управления в автоматизированных промышленных системах.
- Простота монтажа параллельно измеряемой поверхности.
- Линейная зависимость между высотой установки и выходным сигналом скорости.
- Определение истинной скорости для систем управления проскальзыванием, скольжением и тягой.
- Повышение эффективности торможения за счет точного измерения скорости.
Технические характеристики
- Напряжение питания: от +9 до +28 В постоянного тока.
- Потребляемый ток: менее 200 мА.
- Температурный режим: хранение от -40°C до +85°C, работа от -20°C до +70°C.
- Угол обзора оптической системы: 12°.
- Выходные сигналы: квадратурные сигналы энкодера XY с частотой 5000 импульсов/м, дифференциальный выход и последовательный интерфейс RS232.
- Частота обновления выходных данных: 10 Гц.
- Диапазон скоростей: от 0,01 до 20 км/ч при расстоянии до поверхности 100 мм.
- Конструкция датчика: оптическая система слежения за движением с LED-подсветкой.
- Точность: 0,1 % от полного диапазона измерений.
- Габариты: минимальный диаметр 60 мм, максимальный — 73,5 мм (с крепежными ремнями, без кабеля), высота 22,5 мм.
- Подключение: кабель с разъемом DIN M12 на 12 контактов.
- Способ установки: параллельно поверхности с обеспечением свободного обзора зоны детектирования. Рабочее расстояние от 50 до 400 мм.
- Гарантийный срок: 2 года.
- Степень защиты: IP6KX, IPX7, IPX8 по стандарту ISO 20653.
| Тип | наземный |
