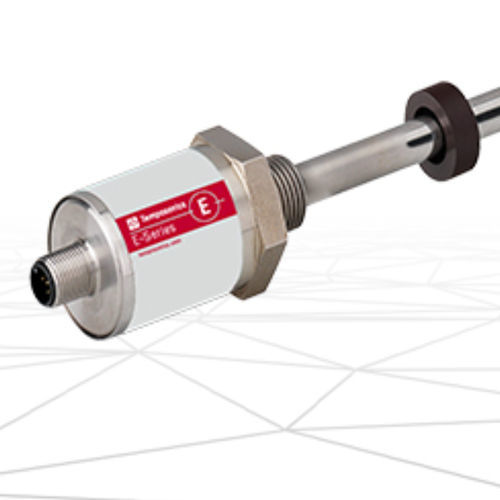

Датчики положения Temposonics® E-Series EH представляют собой компактные устройства с стержневой конструкцией, предназначенные для установки в цилиндры. Они обеспечивают точное и надежное определение позиции в промышленных условиях.
Основные особенности
Корпус выполнен из нержавеющей стали 1.4404 (AISI 316L), что гарантирует устойчивость к коррозии и длительный срок службы.
Поддерживают работу с несколькими позициями (до 8 магнитов), что расширяет возможности мониторинга в сложных системах.
Различные варианты выходных сигналов: аналоговый, CANbus, IO-Link, SSI и старт/стоп, обеспечивающие совместимость с большинством систем управления.
Технические параметры
Типы выходных сигналов: аналоговый, старт/стоп, SSI, CANopen, IO-Link
Диапазон хода: 50…2540 мм (2…100 дюймов)
Точность измерений:
Аналоговый выход: бесконечное разрешение
Старт/стоп: зависит от контроллера
SSI: 20 мкм
CANopen: 10 мкм
IO-Link: 5 мкм
Количество позиций:
Аналоговый: 2 позиции
Старт/стоп: 2 позиции
SSI: не поддерживается
CANopen: 2 позиции
IO-Link: 8 позиций
Статус: Активный - продукт находится в производстве и поддерживается производителем.
Документация
Технические описания и инструкции для всех типов выходных сигналов (аналоговый, старт/стоп, SSI, CANopen, IO-Link)
3D-модели для проектирования и интеграции
Дополнительные материалы по подключению кабельных выходов
Сертификация
CE
UL/cUL
EAC
UKCA
Технические данные
Тип: Промышленный датчик положения
Серия: E-Series
Модель: EH
Материал корпуса: Нержавеющая сталь 1.4404 (AISI 316L)
Функционал: Многопозиционное измерение (до 8 магнитов)
Выходные сигналы: аналоговый, CANbus, IO-Link, SSI, старт/стоп
Диапазон хода: от 50 до 2540 мм (от 2 до 100 дюймов)
Точность: до 5 мкм (зависит от типа выхода)
Статус: Активный
| Тип | линейный |
| Контактный / бесконтактный | бесконтактный |
| Диапазон измерений | МИН.: 5 cm (1,97 in) МАКС.: 254 cm (100 in) |
| Линейность | 0,02 % |
