Классификация культиваторов следующая. По назначению различают культиваторы для сплошной обработки почвы и пропашные. По способу агрегатирования с трактором культиваторы разделяют на навесные и прицепные. Здесь рассмотрены только культиваторы для сплошной обработки почвы.
Агротехнические требования таковы. Культиваторы для сплошной обработки почвы должны рыхлить без распыления; уплотнять и выносить влажные слои почвы на поверхность; полностью подрезать сорную растительность; выдерживать заданную глубину обработки (допустимое отклонение не более ±1 см); выравнивать поверхность обрабатываемого поля (огрехи, гребни и борозды не допускаются).
Унифицированный гидрофицированный культиватор КПС-4 применяют для сплошной предпосевной и паровой обработки почвы, не засоренной камнями, на рабочей скорости до 12 км/ч. Культиватор КПС-4 оснащен приспособлением для навески звеньев средних зубовых борон типа БЗСС-1,0 или пружинных борон.
Машину выпускают как в навесном, так и в прицепном вариантах. Один культиватор КПС-4 в прицепном или навесном варианте шириной захвата 4 м агрегатируют с тракторами МТЗ-80 и 6-АКЛ. Два культиватора шириной захвата 4 м каждый в прицепном варианте агрегатируют при помощи гидрофицированной сцепки СП-11А с трактором Т-153.
Сборочные единицы культиватора: рама 7 (рис. 1), сница, колеса 6, механизм регулировки глубины хода рабочих органов, грядили 8 и 11, сменные рабочие органы, приспособления для навески борон.
Рама выполнена из пустотелых брусьев. На ней смонтированы все сборочные единицы культиватора. В прицепном культиваторе к раме приварен кронштейн, а в навесном — замок.
Прицепной культиватор присоединяют к трактору или сцепке при помощи сницы, шарнирно прикрепленной к переднему брусу рамы и связанной с кронштейном рамы гидроцилиндром.
При дальней транспортировке сницу с кранштейном фиксируют планками. В процессе работы эти планки размещают на центральном брусе сницы и соединяют между собой осью с буртиком.
Рис. 1. Культиватор КПС-4:
а — общий вид; б — рыхлительная лапа с пружинной стойкой; в — стрельчатая лапа; 1 — прицеп; 2 — подставка; 3 — транспортная тяга; 4, 14 — боковые брусья сницы; 5 — регулятор глубины; 6 — опорное колесо; 7 — рама; 8, 11 — грядили; 9 — лапа; 10 — навеска для борон; 12 — гидроцилиндр; 13 — центральный брус сницы; 15 — пружинная стойка; 16 — рыхлительная лапа; 17 — уголок рамы; 18 — пружина; 19 — штанга; 20 — планка; 21 — держатель.
Колесо состоит из кронштейна, шины с камерой, распорной втулки, ступицы, кольца, диска, обода и подшипников. Давление, воздуха в шинах 0,19—0,24 МПа устанавливают в зависимости от состояния почвы.
Механизм регулировки глубины хода рабочих органов представляет собой винтовую пару, которая в прицепном культиваторе связывает боковой брус сницы и кронштейн колеса. Вращая винт, меняют положение кронштейна оси колеса и перемещают колесо относительно рамы.
Грядили связывают между собой рабочий орган и раму.
Широкозахватный бессцепочный культиватор КШУ-12 применяют для сплошной предпосевной и паровой обработок почвы. Машину агрегатируют с тракторами Т-153 и Т-151К.
В культиватор входит рама, пружинная боронка, рабочие органы, подвеска, спаренные колеса, колеса боковых секций, прицеп, гидроцилиндр, фиксатор, штанги с пружиной, механизмы подката колес и регулировки глубины хода рабочих органов, гидротрасса и заравнивающее устройство.
Рама представляет собой шарнирно-секционное устройство. Сница является основой рамы и используется для агрегатирования культиватора с трактором. Подставку применяют при установке сницы на высоту скобы трактора. В работе и при транспортировке культиватора подставку поднимают и фиксируют замком.
Механизм подката колес состоит из толкателей и двух пар колес на пневматических шинах. Колеса при помощи толкателей соединены с поворотными валами. Эти валы установлены в опорах и связаны с гидроцилиндром гидротрассы. В транспортном положении гидроцилиндр заперт фиксатором.
Механизм регулировки глубины хода рабочих органов центральной рамы культиватора представляет собой винтовую пару, которая через качалку связана с гидроцилиндром. Заворачивая и отворачивая винт, меняют положение гидроцилиндра. Гидроцилиндр, действуя на механизм подката, изменяет положение колес относительно рамы и, следовательно, глубину обработки почвы.
Механизм регулировки глубины хода рабочих органов боковых секций рамы — винтовая пара, связывающая кронштейны колеса с кронштейном на раме. При вращении винта изменяется положение кронштейна оси колеса и самого колеса по высоте. Чтобы предотвратить самоотвинчивание колеса предусмотрен фиксатор. Для предупреждения сброса фиксатора с головки винта на нижнюю перемычку паза фиксатора надет шплинт. Один оборот винта соответствует изменению глубины обработки почвы на 15 см.
Колеса консольно прикреплены кронштейном. На центральной раме установлены спаренные колеса, а на боковых секциях одинарные. Давление воздуха в пневматических шинах 0,245 МПа.
Гидротрасса образована двумя самостоятельными участками с двумя парами выводов к трактору. Первый участок состоит из трех гидроцилиндров, трубопроводов, тройников, рукавов высокого давления и служит для подъема и опускания средних секций культиватора при переводе в рабочее и транспортное положения. Второй участок гидротрассы объединяет четыре гидроцилиндра, трубопроводы, тройники, рукава высокого давления и предназначен для складывания боковых секций.
Скорость подъема и опускания средних и боковых секций снижают при помощи замедлительных клапанов, размещенных непосредственно на входе в штоковую полость гидроцилиндров.
Рабочие органы — стрельчатые или рыхлительные лапы шириной захвата соответственно 330 и 150 мм. Первые применяют для культивации на глубину до 12 см, вторые — для рыхления на такую же глубину.
Заравнивающее устройство (пружинная и роторная боронки) крошит и осаживает взрыхленную почву, подготавливаемую под посев.
Пружинная боронка представляет собой набор зубьев с подпружинниками, установленными на брусе. Боронка прикреплена к заднему брусу рамы культиватора. Давление зубьев на почву регулируют нажимными штангами с пружинами.
Роторная боронка выполнена в виде вала с приваренными через определенные промежутки дисками. К этим дискам прикреплены прутки, расположенные по винтовой линии. Роторная боронка присоединена к заднему брусу рамы.
Подготовка к работе заключается в следующем. Проверяют правильность установки рабочих органов и добиваются, чтобы они находились в одной горизонтальной плоскости.
При повышенной влажности почвы лапы, движущиеся по колее трактора, опускают ниже на 2—4 см по сравнению с остальными.
Навесной культиватор-рыхлитель КРГ-3,6 с приспособлением для навески борон используют при сплошной обработке с одновременным боронованием каменистых почв на горных склонах крутизной до 20° и обработке почвы на равнинах. Агрегатируют культиватор с тракторами Т-4А и ДТ-75Н.
Культиватор состоит из рамы колес, предохранителей в сборе со стойками и сменными рабочими органами, приспособления для навески зубовых борон, механизма регулировки глубины хода рабочих органов.
Рама прямоугольной формы выполнена из труб. К поперечным брусьям прикреплены рабочие органы с предохранителями. По краям рамы шарнирно установлены колеса с винтовым механизмом регулировки глубины хода рабочих органов.
Рабочие органы: 11 стрельчатых лап и рыхлительных лап шириной захвата соответственно 380 и 65 мм расположены на культиваторе в два ряда. Первые применяют для культивации на глубину до 12 см, а вторые для рыхления на такую же глубину.
Колеса с пневматическими шинами. Давление воздуха в шинах 0,19-0,24 МПа.
Механизм регулировки глубины хода рабочих органов, представляющий собой винтовую пару, соединен с кронштейном колеса и брусом рамы.
Предохранитель предотвращает поломки рабочих органов при встрече с препятствием. Предохранитель выполнен в виде четырехзвенного шарнирного механизма, в который входят стойка с рабочими органами, тяга, рычаг, кронштейн и две пружины растяжения.
Приспособление для навески борон образовано четырьмя кронштейнами, попарно связанными поперечными брусьями. К брусьям прикреплены поводки для присоединения борон.
Подготовка к работе состоит из следующих операций. Рабочие органы расставляют с шагом 640 мм. Проверяют действие предохранителя. Он должен срабатывать при усилии 45—50 Н. Возврат рабочего органа в первоначальное положение регулируют при помощи пружин.

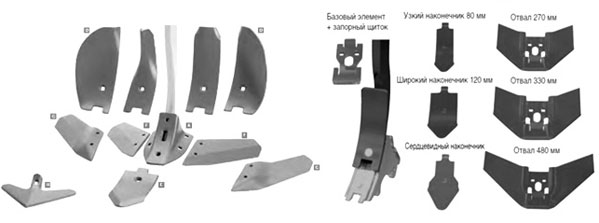

Запасные части (запчасти) для культиваторов
