Картофелесажалка JJBroch чашечно-элеваторного типа C1/2/3/2х2/4
√ Точная и однородная посадка, гарантирующая высокую производительность.
√ Нежная и бережная посадка пророщенного картофеля.
√ Лучший выбор для семеноводческих предприятий.
Картофельная техника JJ Broch (сажалки картофеля, уборочные машины)
 |
 |
 |

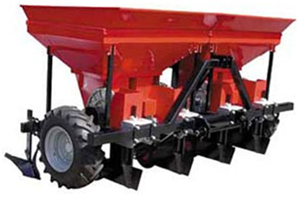

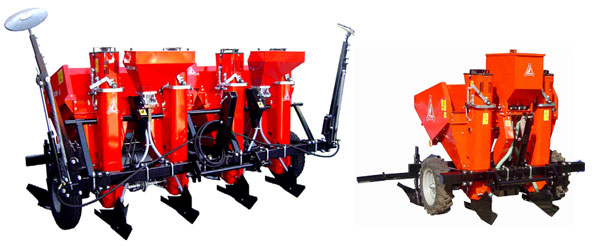

| Однорядная сажалка | Двухрядная сажалка | |
 |
||
| Четырехрядная сажалка | ||
| Картофелесажалка JJ BROCH | С1 | С2 | С3 | С2Х2 | С4 |
| Кол-во рядков | 1 | 2 | 3 | 2х2 | 4 |
| Междурядье (см) | 70-100 | 70-100 | 70-100 | 70-100 | 70-100 |
| Кол-во растений на м | 2-7 | 2-7 | 2-7 | 2-7 | 2-7 |
| Производительность Га/час | 0,10-0,20 | 0,30-0,50 | 0,50-0,90 | 0,30-0,50 | 0,6-1,0 |
| Общ.ширина (см) | 90 | 175 | 200-250 | 225 | 340-400 |
| Общ.длина (см) | 120 | 166 | 170 | 170 | 170 |
| Общ.высота (см) | 170 | 170 | 170 | 170 | 170 |
| Объем бункера (л) | 100 | 600 | 600 | 1000 | |
| Вес (кг) | 270 | 520 | 520 | 1000 | |
| Мощность (лс.) | 20 | 70 | 80 | 70 | 90 |
 |

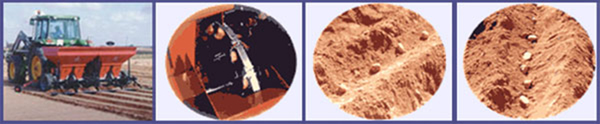

А. Простота в регулировке нормы посадки Смещая цепную передачу и комбинируя две группы шестерен устанавливаем желаемую нам норму картофеля для посадки. |
 |
В. Бороздообразователи с регулируемой глубиной Регулируемые по высоте бороздообразователи осуществляют минимальную разбивку грунта и высаживают клубни на необходимой глубине. |
 |
С. Бункер большого объема Единый бункер обеспечивает постоянную подачу картофеля на каждый из высевающих элементов. Его большой объем и высота делают загрузку картофеля доступной и простой операцией, а также дает большую автономность во время работы, способствуя увеличению производительности. |
 |
D. Система вибрации Каждая лента снабжена системой механической вибрации предотвращая сдвоенной высадки. |
 |
Е. Простота регулировки натяжения ленты Натяжение каждой ленты регулируется отдельно системой пружин, гарантируя точную норму посадки. |
 |
F. Окучиватели задние Ряд усиленных окучивателей одновременно образуют гребни, которые способствуют благоприятному развитию растения и облегчают последующие обработку и уборку. |
Дополнительная комплектация:
- Электровибратор для высевающей ленты.
- Микрогранулятор.
- Задняя борона.
- Дополнительное увеличение бункера.
- Микроопрыскиватель.
- Окучиватель ВИБРО.
- Дисковые окучиватели.
- Окучиватель FLEX.
- Заделыватель тракторного следа.
Картофелесажалки.рф
Картофелесажалки — машины для посадки клубней картофеля с одновременным внесением в почву минеральных удобрений. Может высаживать клубни (как целые, так и разрезанные) массой 30-50, 50-80, 80-120 г рядовым способом с междурядьями в 60 и 70 см с образованием гребней (гребневая посадка) и без них (гладкая посадка). Картофелепосадочные машины — картофелесажатели.
Нем. Kartoffelpflanzmaschine
Англ. potato planter
WWW.КАРТОФЕЛЕСАЖАЛКИ.РФ
ОБЗОР, КОНСТРУКЦИЯ, ЦЕНЫ НА КАРТОФЕЛЕСАЖАЛКИ
 |
 |
 |
 |
МЕХАНИЗАЦИЯ ПОСАДКИ КАРТОФЕЛЯ
Для возделывания картофеля предусмотрены различные комплексы машин. Четырехрядный комплекс включает сажалки СН-4Б, СКС-4, КСМ-4 и культиватор КОН-2.8ПМ. На почвах, засоренных камнями, применяют модернизированные сажалки, снабженные сошниками с предохранительным устройством СН-4Б-1, СКС-4-1, КСМ-4-1 и культиватор КНО-2,8.
На больших площадях (от 150 га и более) используют шестирядный комплекс, состоящий из сажалок СКМ-6, КСМ-6 и культиватора КРН-4,2Г. На каменистых почвах применяют сажалку КСМ-6-1 и культиватор КНО-4,2.
На торфяно-болотистых и буро-подзолистых почвах картофель рекомендуется сажать в предварительно подготовленные гряды двухстрочным ленточным способом. Для этого используют сажалку СКМ-3 и культиватор КОР-4,2.
Для посадки яровизированных клубней используют сажалку САЯ-4, которую можно укомплектовать специальными сошниками для применения на почвах, засоренных камнями.
Семенной картофель перед посевом сортируют на фракции массой 30...50; 50...80; 80... 100 г. Ростки яровизированных клубней не должны превышать 20 мм.
Для высадки клубней массой свыше 100 г сажалка СКС-4 комплектуется специальными ложечками.
В посадочном материале количество примесей и поврежденных клубней не должно превышать 2%. Отклонение ширины междурядий от заданной допускается не более ±2 см. Ширина стыковых междурядий может откло¬няться лишь в большую сторону — до 15 см. При посадке средних клубней допускается не более 3% пропусков и гнезд с двумя клубнями. Отклонение от заданной нормы высева удобрений допустимо ±10%.
Основные технические данные сажалок приведены в таблице 1.
Картофелесажалка четырехрядная полунавесная СКС-4 — базовая модель машин, предназначенных для посадки непророщенного картофеля (рис. 1).
При движении агрегата клубни из бункера 9 при помощи встряхивателей 8 и ворошителей 7 подаются в ковш-питатель 6; шнековые питатели 5 направляют клубни к высаживающим дискам 2. Ложечки 4, закрепленные на диске, захватывают по одному клубню и перемещают их к сошнику. Клубень в ложечке удерживается зажимом. Когда ложечка с клубнем опускается к сошнику, рычаг зажима движется по шине-копиру, клубень освобождается и падает в сошник 18. Зона рассеивания клубней при сбрасывании ограничивается отражающим щитом 16. Одновременно с клубнями из туковысевающего аппарата 1 подаются удобрения. Отвальчики 15 присыпают удобрения слоем рыхлой почвы, на которую падают клубни.
1. Основные технические данные картофелесажалок
| Наименование показателей | СН-4Б-1, СН-4Б-2 |
СКС-4 | СКМ-6 | КСМ-4 | КСМ-6 | СКМ-3 | САЯ-4 |
| Ширина захвата, м | 2,8 | 2,8 | 4,2 | 2,8 | 4,2 | 4,2 | 2,8 |
| Производительность в час чистой работы, га | 1,2...1,7 | 1,7-2,5 | 1,9.. .3,0 | 1,4...2,5 | 2,1. ..3,8 | 2,4...2,8 | 0,5...1,5 |
| Рабочая скорость, км/ч | 4,5...6,0 | до 9 | 4,3...7,1 | 5...9 | 5,9 | 5,9 | 2,9...3,9 |
| Расстояние между клубнями в рядке (регулируемое), см | 25...40 | 20... 40 | 20...32 | 18...30 | 18...30 | 20...40 | 18...39 |
| Густота посадки клубней, тыс. клубней/га | 40... 70 | 40...75 | 40...75 | 40... 75 | 40...75 | 40... 75 | 40... 75 |
| Глубина посадки, см | до 18 | 10...16 | до 20 | 10... 16 | 10...16 | 10...16 | 6...21 |
| Вместимость бункеров, кг, для: | |||||||
| картофеля | 360 | 1500 | 1200 | 2300 | 3200 | 1200 | 470 |
| удобрений | 48 | 540 | 144 | 600 | 900 | 1670 | 120 |
| Загрузочная высота бункера для картофеля, мм | 1500 | 1280 | 1380 | 420 | 420 | 1380 | 1150 |
| Полная масса, кг | 1015 | 1680 | 1780 | 2350 | 2950 | 1900 | 1550 |
| Агрегатируют с трактором | МТЗ Т-74 ДТ-75 |
МТЗ Т-74 ДТ-75 |
МТЗ-80/82 Т-74 ДТ-75 |
МТЗ Т-74 ДТ-75 |
МТЗ-80/82 ДТ-75 Т-150 |
МТЗ-80/82 ДТ-75 Т-150 |
МТЗ Т-74 ДТ-75 |

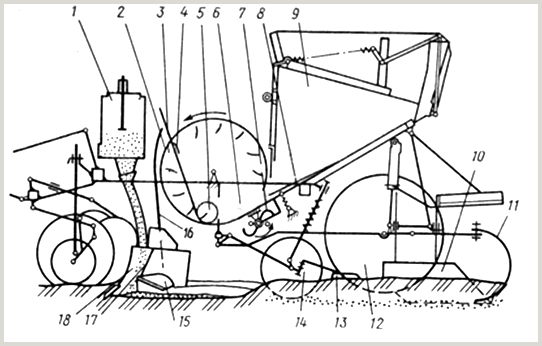

Рис. 1. Технологическая схема картофелесажалки СКС-4:
1— туковысевающий аппарат; 2 — высаживающий диск; 3— передняя стенка питателя; 4 — ложечка;
5 — шнековый питатель; 6 — ковш-питатель; 7 — ворошитель; 8 — встряхиватель; 9 — бункер;
10 — стабилизатор; 11 — разрыхлители; 12 — пневматические колеса; 13 — боронки;
14 — сферические диски; 15 — отвальчики; 16 — отражающий щиток; 17 —перегородка; 18-сошник
При гребневой посадке борозду засыпают сферические диски 14, при гладкой — для заделки борозды используют боронки 13. Слой почвы, уплотненный опорными колесами 12, разрыхляют пружинным рыхлителем 11. Стабилизатор 10 обеспечивает прямолинейное движение сажалки.
Картофелесажалку СКМ-3 применяют для посадки картофеля на грядах (рис. 2). Для двухстрочной посадки клубней сажалка оборудована тремя уширенными сошниками. Соответственно сближены попарно ложечно- дисковые высаживающие аппараты.

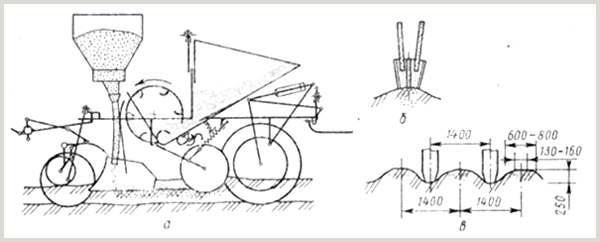

Рис. 2. Технологическая схема картофелесажалки СКМ-3:
а — схема сажалки; б — схема внесения удобрений; в — схема расположения гряд
Четырехрядная полунавесная сажалка САЯ-4 используется для посадки яровизированных (пророщенных) клубней (рис. 3).

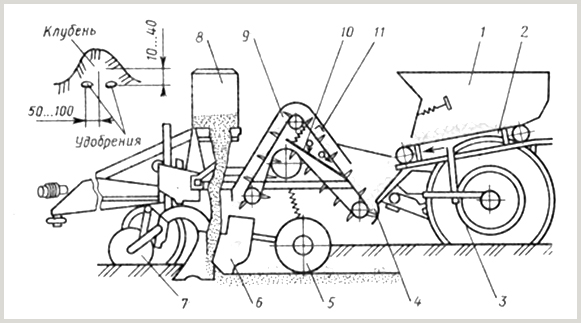

1- бункер; 2 — ленточный транспортер; 3 — ходовое колесо; 4 — питающий ковш; 5 — бороздозаделывающие диски;
6 — сошник; 7 - опорное колесо; 8 — туковысевающий аппарат; 9 — высаживающий аппарат;
10 — скатный лоток; 11 — пластинчатые пружины-сбрасыватели.
Из бункера 1 клубни транспортерами 2 подаются в питающий ковш 4. Уровень клубней в ковше поддерживается постоянным. Как только уровень превысит заданный, датчики автоматически отключают привод транспортеров бункера. В бункере клубни захватываются ложечками высаживающего аппарата 9, транспортируются в зону сброса и сбрасываются в сошник 6. Если ложечка захватывает больше одного клубня, то лишние клубни сбрасываются пружинными сбрасывателями 11 на качающийся скатный лоток 10 и возвращаются в ковш 4. Диски 5 закрывают клубни и удобрения почвой.
Подготовка картофелесажалок к работе. Картофелесажалки поступают в хозяйства подготовленными для работы с независимым приводом вала отбора мощности (ВОМ). Для переналадки сажалки СН-4Б на синхронный привод ВОМ необходимо:
- ослабить затяжку болтов крепления редуктора и подать редуктор вперед; снять цепь, идущую от редуктора к контрприводу, и укоротить ее на десять звеньев;
- отвернуть болты крепления звездочек контрпривода и отодвинуть звездочку с числом зубьев 40 от звездочки с числом зубьев 22, установить между ними распорные втулки и завернуть до отказа болты;
- надеть на звездочку с числом зубьев 22 цепь контрпривода и отрегулировать ее натяжение сдвигом редуктора назад.
Для переоборудования сажалок СКС-4, КСМ-4, КСМ-6 и СКМ-3 на синхронный привод ВОМ на контрпривод вместо звездочки с числом зубьев 20 ставят звездочку с числом зубьев 25.
Колея передних и задних колес трактора должна быть 1400 мм, длина раскосов навески 515 мм. Вилки раскосов навески трактора через прорези соединяют с продольными тягами механизма навески.
У гусеничного трактора заднее навесное устройство устанавливают по трехточечной схеме. Рычаг штока гидроцилиндра навески жестко соединяют с подъемным рычагом навески. Вилки раскосов через прорези прикрепляют с продольным тягам. Длина раскосов должна быть 730 мм.
Регулировка сошников (рис. 4). Сажалку устанавливают на ровной горизонтальной площадке. При горизонтальном положении рамы сажалки и соприкосновении носка сошника с поверхностью площадки задний край нижнего обреза сошника должен быть приподнят над горизонтальной плоскостью на 40...5D мм. Этот зазор регулируют изменением длины верхней тяги 1 подвески сошника. Расстояние по вертикали между задними и передними шарнирами нижней тяги четырехзвенника должно составлять 100...110 мм. Болтом-ограничителем 5 устанавливают необходимый транспортный просвет.

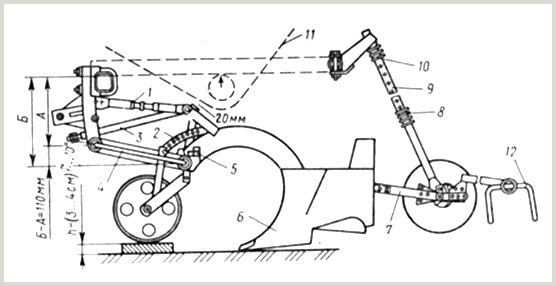

Рис. 4. Схема установки рабочих органов картофелесажалки:
1 — регулируемая тяга; 2 — сектор; 3 — ограничительная тяга подъема сошника; 4 — нижняя тяга; 5 — болт, ограничивающий опускание сошника; 6 — сошник; 7 — тяга; 8— опорная шайба 9 — штанга; 10 — пружина;
11 — ковш-питатель; 12 — боронка
Регулировка вычерпывающего аппарата. При вращении ложечки не должны задевать за днище, фартук, боковины питательного ковша, нижние козырьки.
Чтобы предотвратить захват ложечкой нескольких клубней, зазор между боковиной питательного ковша и ложечками устанавливают 3...5 мм при посадке клубней массой 30...50 г; 10... 12 мм для клубней массой 50...80 г и до 16 мм для клубней массой 80... 100 г.
Норму посадки клубней при синхронном ВОМ регулируют заменой звездочек на ведомом валу редуктора. Подбирать сменные звездочки в зависимости от заданной густоты посадки клубней можно по таблице 2.
2. Число зубьев сменной звездочки в зависимости от заданной густоты посадки
(привод от синхронного ВОМ трактора)
Число клубней на 1 га |
Число зубьев |
||
СН-4Б |
СКС-4, КСМ-4, КСМ-6 |
САЯ-4 |
|
| 46...50 | 16 | 14 | — |
| 51...55 | 18 | 16 | 28 |
| 56...60 | 20 | 18 | — |
| 61...70 | — | 20 | 36 |
| Более 70 | — | 22 | — |
3. Число зубьев сменной звездочки для обеспечения заданной густоты посадки
при различной скорости движения агрегата
(привод от независимого ВОМ трактора)
| Скорость агрегата, км/ч |
Число зубьев сменных звездочек в зависимости от числа клубней на 1 га | |||||||||||||
| 35...40 | 42...47 | 49...57 | 59...71 | 45...50 | 51...55 | 56... 60 | 61...70 | 42...47 | 49...57 | 60...70 | 42...47 | 49...57 | 59...71 | |
| 4,8...5,3 | — | — | 16 | 20 | — | — | — | — | — | 14 | 16 | — | 14 | 16 |
| 5,4...5,6 | — | 16 | 18 | 22 | — | — | — | 14 | 14 | 16 | 18 | — | 14 | 16 |
| 5,8...6 | — | 16 | 20 | 22 | — | — | 14 | 16 | 16 | 18 | 20 | 14 | 16 | 18 |
| 6,3 | 18 | 22 | — | — | 14 | 16 | 18 | — | — | — | — | — | — | |
| 7,7 | — | — | — | — | 14 | 16 | 18 | 20 | — | — | — | — | — | — |
| 9,3 | — | — | — | — | 16 | 18 | 20 | 22 | — | — | — | — | — | — |
| Сеялки | СН-4Б | СКС-4 | GKM-6 | САЯ-4 | ||||||||||
Для посадки картофеля используются автоматические посадочные машины высокой производительности.
Германская фирма «Cramer» предлагает высокопроизводительные картофелесажалки,применение которых обеспечивает минимальный травматизм посадочного материала (менее 2%), высокую точность посадки по глубине, минимальныйразброс по ширине рядка, а также минимальное число пропусков и двойных посадок, особенно несортированного картофеля.
Комбайны фирмы «ASA-LIFT» мод. Т-120В, Т-140В, Т-240В обеспечивают эффективную уборку различных видов корнеплодов (моркови, свеклы, брюквы, пастернака и др.) даже при неблагоприятных погодных условиях. Для уборки капусты применяются комбайны МК- 1000Е (рис. 6), ТК-1000, ТК- 2000, ТК-140В, монтируемые на трехточечную навеску трактора. Краткая техническая характеристика некоторых машин для возделывания и уборки картофеля, предлагаемых ЗАО «Колнаг», приведена в табл. 4.

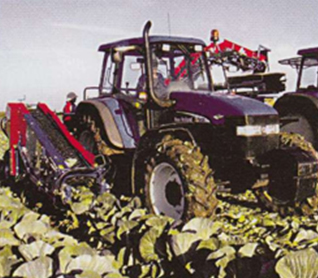

Рис. 6. Капустоуборочный комбайн мод. МК-1000Е
4. Техническая характеристика машин для возделывания и уборки картофеля
| Показатели | Культиватор RSF 2000 |
Сажалка KLS4BZS |
Гребнеоб- разователь RSHBX 2000 |
Ботводро- битель RSK2000 |
Комбайн AVR-220В |
AVR VARIANT 220ВК (рис. 7) |
| Производительность, га/ч | 1,2 | 2,7 | 2,0 | 2,5 | 0,2-0,6 | 1,2 |
| Ширина: захвата, м (ряды) | (4) | 3,0 (4) | (4) | 3,2 (4) | 1,5 (2) | (2) |
| междурядий, см | 70; 75; 90 | 70; 75 | 70; 75; 90 | 70; 75 | 75 | 70; 75; 90 |
| Высота гребней, см | до 30 | н.д. | до 30 | до 30 | н.д. | н.д. |
| Вместимость бункера, м3(кг) | - | 3,5 (2500) | - | - | (5500) | (5000) |
| Габаритные размеры, мм | 2140х х3370х х1200 |
4970х х3570х х1560 |
2200х х3170х х1210 |
2060х х3580х х1375 |
9700х х3200х х3650 |
9200х х3000х х3600 |
| Масса, кг | 1240 | 2215 | 800 | 920 | 5820 | н. д. |
ЗАО «Колнаг» осуществляет гарантийное и послегарантийное сервисное обслуживание выпускаемого им оборудования в течение всего срока эксплуатации, обеспечивает поставляемую из-за рубежа сельхозтехнику запасными частями и комплектующими узлами, а также проводит обучение механизаторов специфике использования предлагаемой техники.
Для уборки картофеля применяются в основном одно- и двухрядные картофелекопатели, самоходные двух- и четырехрядные картофелеуборочные комбайны, различные модели подборщиков картофеля в рядках (рис. 7).

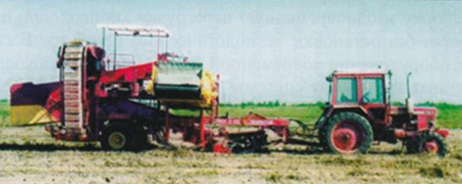

Рис. 7. Двухрядный картофелеуборочный комбайн AVRVARIANT220ВК
Самоходные картофелекопатели обеспечивают высокую надежность работы в условиях сырой погоды, но повышают риск уплотнения почвы. Для профилактики последнего фирмы-изготовители применяют широкопрофильные шины большого размера или гусеничные движители.
Некоторые фирмы, например, «Моrеаu» (Франция) производят многофункциональные машины. С помощью незначительных изменений картофелекопатель можно использовать для уборки ранних овощей, моркови, столовой свеклы и др.
Многими фирмами выпускаются наборы агрегатов (приемные бункеры, отделители примесей, сортировки, переборочные столы, загрузчики контейнеров, конвейеры различной длины, гасители скорости и др.) для послеуборочной обработки картофеля, лука и других культур. Они выполняются в различном конструктивном исполнении и охватывают диапазон производительности от 3-5 до 20-30 т/ч. Эти агрегаты можно использовать самостоятельно и в линиях, которые потребитель может собрать применительно к своим условиям.
За создание и внедрение в сельскохозяйственное производство двухрядного картофелеуборочного комбайна ПКК-2-02 с бункером и переборочным столом (рис. 9) ОАО «Бобруйскагромаш» (Республика Беларусь) награждено серебряной медалью и дипломом II степени. Комбайн применяется для уборки картофеля на гребневых посадках с междурядьями 70 или 90 см на легких и средних почвах, отделения ботвы и растительных остатков, накопления клубней вбункере с последующей выгрузкой их в транспортные средства. Агрегатируется с тракторами тяговых классов 1,4-2. Обслуживают его четыре человека.
Рис. 9. Комбайн ПКК-2-02 (с бункером и переборочным столом)
| Техническая характеристика | |
| Производительность при ширине междурядий, га/ч: | |
| 70 см | до 0,84 |
| 90 см | до 1 |
| Число убираемых рядков | 2 |
| Глубина подкапывания лемехом, см | до 25 |
| Вместимость бункера, т | 2-2,5 |
| Рабочая скорость, км/ч | до 6 |
| Масса, кг | 6500 |
Густота посадки картофеля, указанная в таблицах 2 и 3, является ориентировочной.
Для уточнения нормы посадки клубней надо проехать на установленной рабочей скорости 20 м с приподнятыми бороздозакрывающими дисками и подсчитать число клубней в борозде на длине гона 14,3 м, полученное число умножить на 1000. Среднее число клубней при их подсчете за всеми сошниками будет соответствовать фактической норме посадки на 1 га.
Дополнительно густоту посадки контролируют путем определения среднего расстояния между клубнями:
| Число клубней на 1 га | 40 | 45 | 50 | 55 | 60 | 70 |
| Расстояние между клубнями, см | 36 | 32 | 28 | 26 | 24 | 20 |
Туковысевающие аппараты на заданную норму высева удобрений устанавливают в следующем порядке.
1. Определяют минутный высев удобрений по формуле (5) раздела VI.
2. Подставляют под тукопроводы емкости для сбора удобрений. Все рычаги регуляторов удобрений ставят в среднее положение и включают ВОМ трактора.
3. Взвешивают удобрения, высеянные в течение одной минуты, и полученный результат сравнивают с расчетным (q). Если расчетные данные очень сильно отличаются от данных, полученных опытным путем, переставляют рычаг регуляторов удобрений, и опыт повторяют.
Регулировка туковысевающих аппаратов считается законченной, если средняя масса высеянных удобрений при трехкратной повторности опыта не будет отличаться от расчетного веса (q) более чем на ±10%.
Длину вылета маркеров, если трактор ведут по его следу правым колесом, определяют по следующим формулам:
Lлев= B+c/2; Lпpaв — В—с/2,
В— ширина захвата сажалки, м; с — ширина колеи передних колес, м.
На стыковых междурядьях длину маркера увеличивают на 5...6 см, для того чтобы не допустить подрезания растений в период ухода.
