INVICTUS K300 - K400 AR / RS
Новый трактор — это серьезное вложение средств:
сделать правильный выбор не просто. Разумным решением будет рассмотреть различные модели. Внимательно изучить характеристики, размеры и комплектующие. И довериться отличному производителю.
Тракторы Invictus полностью отвечают требованиям фермеров-любителей,а также специалистов в области малого сельского хозяйства и птицеводства, работающихв теплицах, питомниках, и, вообще, любого, кто нуждается в компактных, мощных и легко управляемых машинах с небольшим весом.
Универсальные, высокопроизводительные, безопасные и очень надежные изодиаметрические тракторы доступны в версии с центральным шарнирным соединением и версии с рулевым колесами.
ПРЕИМУЩЕСТВА:
- ДВИГАТЕЛИ KUBOTA
последнего поколения, с жидкостным охлаждением, специально предназначены для компактных изодиаметрических тракторов. - НЕБОЛЬШИЕ РАЗМЕРЫ И ВЕС
- ГИДРАВЛИЧЕСКАЯ СИСТЕМА
с высокой производительностью и возможностью подключения до 6-ти вспомогательных гидравлических соединений. - РЫЧАГИ УПРАВЛЕНИЯ
эргономично расположены под рулем, чтобы не затруднять доступ к месту водителя и всегда быть под рукой. - КОМФОРТ УПРАВЛЕНИЯ И ПРАКТИЧНОСТЬ
для фермеров-любителей или полупрофессиональных пользователей. - ВНЕШНИЙ ВИД
современный, функциональный и привлекательный.
Двигатель: центр мощности
Для тракторов INVICTUS были выбраны двигатели Kubota. По производительности и качеству этот престижный бренд на международном уровне признан лидером сектора компактных двигателей. Тракторы Invictus оснащены двумя двигателями последнего поколения: трехцилиндровым двигателем 26 л.с и четырехцилиндровым двигателем 35,6 л.с, оба с непрямым впрыском топлива и впуском без наддува.
По производительности, абсолютной мощности и крутящему моменту они входят в число самых эффективных машин в своей категории. Соблюдены строгие нормы по уровню выбросов в соответствии с диапазоном мощностей.
Глушитель выхлопной трубы двигателя стильно отогнут внутрь опоры передней крышки и имеет овальное выходное отверстие.
| INVICTUS | Тип | Мощность кв/л.с. | Кол-воцилиндров | Объем | Впуск | Охлаждение |
| K300 | D1105 | 19,1 / 26 | 3 | 1123 | Без наддува | Жидкостное |
| K400 | V1505 | 26,2 / 35,6 | 4 | 1498 | Без наддува | Жидкостное |
Исключительная производительность
Гидравлическая система
Гидравлическая система имеет высокую производительность16 л/мин и давление 125 бар. Она обеспечивает максимальную маневренность, и к тому же дает возможность подключить до 6-ти задних гидравлических соединений.
Задний подъемник
Наружный задний подъемник оснащен трехточечным соединениемкат. 1, в комплекте со стабилизаторами против заноса оборудования в сторону. Грузоподъемность шарнирного соединения, составляющая 1050 кг, незаменима для использования широкого спектра оборудования. Подъемные рычаги зафиксированы и обладают соединительной тягой,регулируемой по длине.
Коробка передач: полный контроль
Трансмиссия
Долговечная трансмиссия создана для обеспечения надежности и производительности, с учетом комфорта и безопасности. Кроме того, практически нет необходимости в сервисном обслуживании.
Коробка передач
Коробка передач с простым переключением имеет 8 передних скоростей и 4 задних скорости, без дублирования. Максимальная скорость составляет 30 км/ч, что немаловажно для передвижения по дорогам.
Вал отбора мощности
Задний механический вал отбора мощности при 540 об/ мин.синхронизирован с коробкой передач. Постепенное соединение делает работу более точной и удобной, таким образом,повышая производительность. Дополнительный независимый ВОМ с электрогидравлическим управлением обеспечивает универсальное использование любого оборудования, даже с высоким инерционным зарядом.
Единая трансмиссия
Трансмиссия OS-FRAME оснащена центральным шарнирным соединением, позволяющим мостам колебаться на +/- 15 °. Следовательно, передний и задний мост не зависят друг от друга; при этом 4 колеса с постоянным сцеплением гарантируют максимальную тягу и безопасность даже при использовании машины на неровных участках земли и склонах.
Мосты
Распределение веса на мостах, 40% - на заднеми 60% - на переднем, оптимально при установке заднего навесного оборудования. По существу, нагрузка на задний мост позволяет оптимизировать совместное использование балластов на обоих мостах трактора, чтобы повысить устойчивость, безопасность и сцепление с дорогой.
Сцепление
Большое сухое однодисковое сцепление дает аккуратное и быстрое соединение передач, гарантируя максимальную надежность и передачу мощности.
Центр тяжести
Центр тяжести опущен с учетом клиренса, чтобы повысить стабильность в случае применения машины на местности с неровным рельефом.
Дифферециалы
Передний и задний дифференциалы можно одновременно заблокировать с помощью педали механического управления, которая вместе с тягой на все 4 колеса, гарантирует максимальное сцепление трактора Invictus даже в самых сложных ситуациях.
Модуль управления
Комфортное место водителяв задней части трактора оснащено полуплатформой, внутри которой находится коробка передач. Сниженное сиденье водителя соответствует компактным размерам машины и обеспечивает максимальную безопасность и комфорт для водителя, что позволяет решать все необходимые задачи даже при длительной работе. Рычаги переключения передач расположены под приборной панелью для облегчения
доступа водителя к водительскому креслу.
Максимальный уровень комфорта и безопасности
Эргономичные элементы управления и педали расположены логично и интуитивно, способствуя полному контролю над трактором и оборудованием.
Панель управления и контрольно - измерительные приборы имеют элегантный и модный дизайн. Двойные круговые шкалы предоставляют водителю все данные, необходимые для управления машиной.
Активная и пассивная безопасность
Эффективные основные тормоза барабанного типа, действующие на передние колеса, гарантируют абсолютно безопасное торможение. Тормоза срабатывают независимо (в версии с рулевыми колесами) или одновременно.
Стояночный тормоз управляется механически. Сертифицированная передняя дуга безопасности гарантирует защиту водителя. Сиденье с амортизацией сертифицировано и оснащено ремнями безопасности.
Рулевое управление
Тип рулевого управления – гидростатическое управлениес усилителем и двойным захватом, действующее на передние колеса (версия RS) или на центральное шарнирное соединение (версия AR). Благодаря короткой колесной базой и точному чувствительному рулевому управлению, тракторы Invictus проявляют удивительную маневренность даже в самых трудных условиях на неровной поверхности или склонах. Сокращенный радиус поворота позволяет управлять машиной в ограниченном пространстве в пользу производительности.
Модный дизайн
Внешняя часть
Большие решетки, необходимые для лучшего охлаждение двигателя, красиво вставлены в крышку капота. Двойные эллипсоидальные фары на капоте, помимо своей эффективности, придают трактору особенно изысканный вид,соответствующий машине высшей категории.
Изогнутые брызговики гарантируют максимальную защиту водителя. Просторный бак объемом 43 л находится не под капотом двигателя, а перед приборной панелью, под специальным щитком, хорошо интегрированным в настройку машины. Передний капот дает полный доступ к двигателю во время проверок и операций по техническому обслуживанию, которые выполняются быстро и практично.
Буксировочные крюки
Буксировочные крюки CUNA и EEC, сертифицированные в соответствии с нормами, принятыми в большинстве стран,позволяют быстро подсоединять буксируемое оборудование. Кроме того,передний буксировочный крюк встроен в бампер.
Шины
В наличии имеется широкий ассортимент шин, доступных в версиях Tractor или Garden для различных типов почвы и видов сельскохозяйственной деятельности.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ INVICTUS AR
 |
 |
 |
 |
|
| 6.50-16 | 210/95R16 | 260/70R16 | 240/70-15 | |
| регулируемый обод | регулируемый обод | регулируемый обод | фиксированный обод | |
| A ширина шины (мм) | 183 | 209 | 258 | 253 |
| B диаметр шин (мм) | 762 | 806 | 770 | 729 |
| C колея мин/мак (мм) | 806/1182 | 806/1182 | 882/1040 | 906/1082 |
| D ширина мин/мак (мм) | 989/1365 | 1015/1391 | 1140/1298 | 1159/1335 |

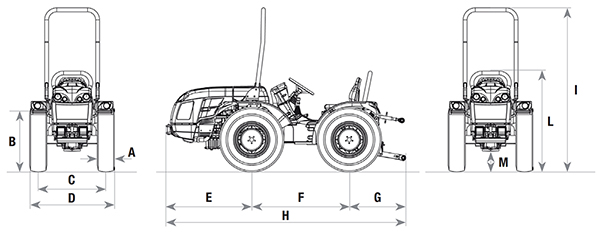

ТАБЛИЦА РАЗМЕРОВ ТРАКТОРОВ ВЕРСИИ AR (ММ)
| E | F | G | H | I мак | L мак | M мин/мак | |
| INVICTUS K300 AR | 985 | 1200 | 705 | 2890 | 1990 | 1174 | 237/258 |
| INVICTUS K400 AR | 1055 | 1200 | 705 | 2960 | 1990 | 1174 | 237/258 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ INVICTUS RS
|
|
|
|
|
| 6.50-16 | 210/95R16 | 260/70R16 | 240/70-15 | |
| регулируемый обод | регулируемый обод | регулируемый обод | фиксированный обод | |
| A ширина шины (мм) | 183 | 209 | 258 | 253 |
| B диаметр шин (мм) | 762 | 806 | 770 | 729 |
| C колея мин/мак (мм) | 886/1182 | 886/1182 | 944/1102 | 906/1082 |
| D ширина мин/мак (мм) | 1069/1365 | 1095/1391 | 1202/1360 | 1159/1335 |
ТАБЛИЦА РАЗМЕРОВ ТРАКТОРОВ ВЕРСИИ RS (ММ)
| E | F | G | H | I мак | L мак | M мин/мак | |
| INVICTUS K300 AR | 985 | 1200 | 705 | 2890 | 1990 | 1174 | 237/258 |
| INVICTUS K400 AR | 1055 | 1200 | 705 | 2960 | 1990 | 1174 | 237/258 |
INVICTUS AR
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | INVICTUS K300 AR | INVICTUS K400 AR |
| ДВИГАТЕЛЬ | KUBOTA D1105 | KUBOTA V1505 |
| Количество цилиндров | 3 | 4 |
| Рабочий объем двигателя (см3) | 1123 | 1498 |
| Впуск | Без наддува | Без наддува |
| Уровень выбросов | Tier 3A | |
| Мощность (Квт/л.с.) | 19,1 / 26 | 26,2 / 35,6 |
| Номинальная скорость (об/мин) | 3000 | |
| Макс. крутящий момент (Нм/об/мин) | 70,4 / 2200 | 96,5 / 2200 |
| Охлаждение | Жидкостное | |
| Объем топливного бака (л) | 43 | |
| ТРАНСМИССИЯ | Трансмиссия OS-FRAME (колеблется на ±15°) с центральным шарнирным соединением | |
| ПРИВОД | Постоянный полный привод | |
| КОРОБКА ПЕРЕДАЧ | Коробка передач с простым переключением: 8 передних и 4 задних скорости | |
| Сцепление коробки передач | Сухое, однодисковое | |
| ДИФФЕРЕНЦИАЛ | Блокировка переднего и заднего дифференциала с механическим управлением | |
| ЗАДНИЙ ВАЛ ОТБОРА МОЩНОСТИ | 540 об/мин., синхронизированный с коробкой передач | |
| ГИДРАВЛИЧЕСКАЯ СИСТЕМА | ||
| Производительность насоса для гидроцилиндра, подъемника и рапределителей (л/мин) | 16,5 | |
| Максимальное давление гидросистемы (бар) | 125 | |
| ЗАДНИЕ РАСПРЕДЕЛИТЕЛИ | Механическое управление | |
| Стандартный | 1 двойного действия | |
| По запросу в дополнение к стандартному | 1 простого действия и 1 двойного действия или 2 двойного действия, один из которых имеет функцию блокировки | |
| ЭЛЕКТРОСИСТЕМА | Аккумулятор 60 Ач / 12 В - Генератор переменного тока 40 А | |
| ЗАДНИЙ ПОДЪЕМНИК | С двумя внешними цилиндрами | |
| Трехточечная сцепка | Со стандартной сцепкой кат. 1 | |
| Трехточечная соединительная тяга | С ручной регулировкой по длине | |
| Грузоподъемность шарнирного соединения (кг) | 1050 | |
| МЕСТО ВОДИТЕЛЯ | Полуплатформа | |
| Сиденье с ремнями безопасности | Удобное сиденье с устройством, регулирующим расстояние до элементов управления; регулируемое по высоте и степени амортизации в соответствии с весом водителя | |
| ОСНОВНЫЕ ТОРМОЗА | Барабанные тормоза, расположенные на заднем мосту | |
| Стояночный тормоз | Действующий на основные тормоза | |
| РУЛЕВОЕ УПРАВЛЕНИЕ | Гидростатическое рулевое управление, действующее на центральное шарнирное соединение | |
| БЕЗОПАСНОСТЬ | Передняя сертифицированная дуга безопасности | |
| ПАНЕЛЬ УПРАВЛЕНИЯ | Аналоговый тип: Счетчик моточасов, числа оборотов двигателя, предупреждающие сигналы | |
| ШИНЫ (стандартные) | 6.50-16 | |
| Дополнительные | 210/95R16 * 260/70R16 * 240/70-15 тип Garden | |
| БУКСИРОВОЧНЫЕ КРЮКИ (Стандартные) | Передний крюк - Задний крюк кат. C CUNA | |
| По запросу | Задний буксировочный крюк, сертифицированный EC | |
| РАБОЧИЙ ВЕС | ||
| С дугой безопасности (кг) | 1040 | 1060 |
| ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ | Настраиваемые задние рабочие лампы, проблесковый маячок, балласт для колес, каждый весом 40 кг. | |
INVICTUS RS
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | INVICTUS K300 RS | INVICTUS K400 RS |
| ДВИГАТЕЛЬ | KUBOTA D1105 | KUBOTA V1505 |
| Количество цилиндров | 3 | 4 |
| Рабочий объем двигателя (см3) | 1123 | 1498 |
| Впуск | Без наддува | Без наддува |
| Уровень выбросов | Tier 3A | |
| Мощность (Квт/л.с.) | 19,1 / 26 | 26,2 / 35,6 |
| Номинальная скорость (об/мин) | 3000 | |
| Макс. крутящий момент (Нм/об/мин) | 70,4 / 2200 | 96,5 / 2200 |
| Охлаждение | Жидкостное | |
| Объем топливного бака (л) | 43 | |
| ТРАНСМИССИЯ | Трансмиссия OS-FRAME (колеблется на ±15°) с рулевыми колесами | |
| ПРИВОД | Постоянный полный привод | |
| КОРОБКА ПЕРЕДАЧ | Коробка передач с простым переключением: 8 передних и 4 задних скорости | |
| Сцепление коробки передач | Сухое, однодисковое | |
| ДИФФЕРЕНЦИАЛ | Блокировка переднего и заднего дифференциала с механическим управлением | |
| ЗАДНИЙ ВАЛ ОТБОРА МОЩНОСТИ | 540 об/мин., синхронизированный с коробкой передач | |
| ГИДРАВЛИЧЕСКАЯ СИСТЕМА | ||
| Производительность насоса для гидроцилиндра, подъемника и рапределителей (л/мин) | 16,5 | |
| Максимальное давление гидросистемы (бар) | 125 | |
| ЗАДНИЕ РАСПРЕДЕЛИТЕЛИ | Механическое управление | |
| Стандартный | 1 двойного действия | |
| По запросу в дополнение к стандартному | 1 простого действия или 1 двойного действия или 1 двойного действия с плавающей функцией | |
| ЭЛЕКТРОСИСТЕМА | Аккумулятор 60 Ач / 12 В - Генератор переменного тока 40 А | |
| ЗАДНИЙ ПОДЪЕМНИК | С двумя внешними цилиндрами | |
| Трехточечная сцепка | Со стандартной сцепкой кат. 1 | |
| Трехточечная соединительная тяга | С ручной регулировкой по длине | |
| Грузоподъемность шарнирного соединения (кг) | 1050 | |
| МЕСТО ВОДИТЕЛЯ | Полуплатформа | |
| Сиденье с ремнями безопасности | Удобное сиденье с устройством, регулирующим расстояние до элементов управления; регулируемое по высоте и степени амортизации в соответствии с весом водителя | |
| ОСНОВНЫЕ ТОРМОЗА | Барабанные тормоза, действующие на колеса заднего моста с помощью двух независимых педалей или одновременно | |
| Стояночный тормоз | Действующий на основные тормоза | |
| РУЛЕВОЕ УПРАВЛЕНИЕ | Гидростатическое рулевое управление, действующее на передний мост | |
| БЕЗОПАСНОСТЬ | Передняя сертифицированная дуга безопасности | |
| ПАНЕЛЬ УПРАВЛЕНИЯ | Аналоговый тип: Счетчик моточасов, числа оборотов двигателя, предупреждающие сигналы | |
| ШИНЫ (стандартные) | 6.50-16 | |
| Дополнительные | 210/95R16 * 260/70R16 * 240/70-15 тип Garden | |
| БУКСИРОВОЧНЫЕ КРЮКИ (Стандартные) | Передний крюк - Задний крюк кат. C CUNA | |
| По запросу | Задний буксировочный крюк, сертифицированный EC | |
| РАБОЧИЙ ВЕС | ||
| С дугой безопасности (кг) | 1060 | 1080 |
| ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ | Независимый задний ВОМ (540 об/мин) с электрогидравлическим управлением, многодисковым сцеплением в масляной ванне и синхронизированный с коробкой передач, настраиваемые задние рабочие лампы, проблесковый маячок, балласт для колес, каждый весом 40 кг. |
|
