Семейство TORNADO представляет собой прицепные однорядковые и двухрядковые початкоуборочные комбайны.

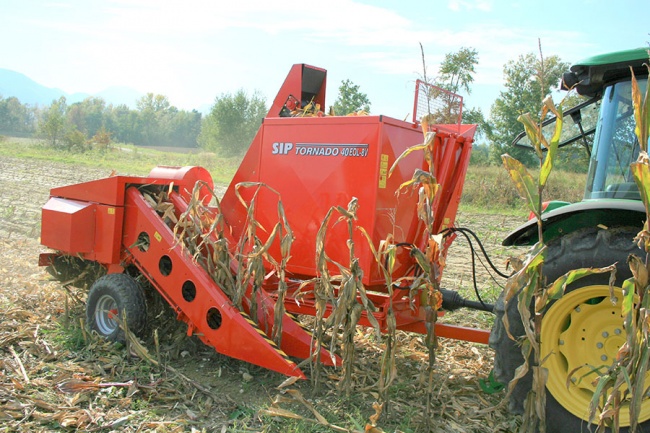

- Модели TORNADO 40EOL, TORNADO 40EOL-8V представляют собой прицепные однорядковые початкоуборочные комбайны.
- Модель TORNADO 80 представляет собой прицепной двухрядковый початкоуборочный комбайн.
Технические характеристики
| Наименование | Единица измерения | TORNADO 40EOL | TORNADO 40EOL-8V | TORNADO 80 |
| Длина/ширина/высота | мм | 4700/2740/2700 | 4850/2740/2700 | 5500/2450/2940 |
| Транспортная ширина | мм | 2400 | 2400 | 3000 |
| Масса | кг | 1680 | 1780 | 3020 |
| Производительность | га/ч | до 0,45 | до 0,45 | 0,6-0,8 |
| Отшелушивающее устройство | валы | 3 металл, 3 резина | 4 металл, 4 резина | 6 металл, 6 резина |
| Длина валов | мм | 1130 | 1130 | 1130 |
| Фреза (число ножей) | шт. | 9 | 9 | 33 |
| Объём бункера | м3 | 1,8 | 1,8 | 1,8 |
| Выгрузка до высоты | м | 2,4 | 2,4 | 2,7 |
| Мощность трактора | кВт/л.с. | Более 18/25 | Более 18/25 | Более 35/47 |
| Частота вращения ВОМ | об./мин. | 480-550 | 480-550 | 480-560 |
| Карданный вал с предохранительной муфтой (расстояние между шарнирами) | мм | 910 | 910 | 1010 |
| Карданный вал с предохранительной муфтой (предохранительная муфта) | Нм | 600 | 600 | 900 |
| Центральная настройка жатки | — | — | + | — |
Преимущества однорядковых и двухрядковых початкоуборочных комбайнов SIP:
- Высокая производительность.
- Качественная очистка початков.
- Низкое потребление энергии.
- Несущая рама, представляющая собой трубную конструкцию, на которой закреплены все узлы агрегата.
- Передача крутящих моментов осуществляемая посредством зубных, цепных, ременных передач, осей и валов.
Гидравлика
Управление бункером и жаткой происходит при помощи гидросистемы трактора.
Транспортер
Транспортер при помощи резиновых лопаток, установленных на транспортной цепи, перемещает очищенные початки в бункер.
Фреза
Установлена за жаткой, эффективно размельчает остатки стеблей и листьев и равномерно разбрасывает их по полю.
Кожух отшелушивающего устройства
Кожух отшелушивающего устройства позволяет быстро настроить степень очистки початков путем регулировки высоты валов. На кожухе отшелушивающего устройства расположен вентилятор, позволяющий при помощи воздуха дополнительно очистить початок, что прежде всего, эффективно при сборе кукурузы в сухую погоду.
Бункер
Гидравлическая разгрузка бункера.
Жатка
Жатка ручьевого типа эффективно отделяет початки от стеблей и без повреждений перемещает их в отшелушивающее устройство. Высота жатки гидравлически регулируется в зависимости от высоты роста початков.
Отшелушивающее устройство
Особое исполнение очищающих валов обеспечивает быструю очистку кукурузных початков. Устройство состоит из металлических и резиновых валов. Четыре металлических вала сбоку служат для выведения мусора наружу. Резиновые лопатки в виде звезд над валами перемещают початок через очищающее устройство к транспортеру.
